UKW-AuBenantenne
(Sonderzubehor)
Antenna FM esterna
(non fornita)
Antenne FM extérieure
(non fournie)
75-£2-Koaxìalkabei
(Sonderzubehor)
Cavo coassiaie di 75Q
(non fornito)
Câble coaxiai de 75i2
(non fournie)
1
MW-AuBenantenne (Sonderzubehor)
Antenna AM esterna (non fornita)
Antenne AM extérieure (non fourniè)
4 '
ET
(L)
(H)
Piattenspieler
(Sonderzubehor)
Giradischi analogico
(non fornito)
Lecteur analogique
(non fourni)
li
S) aux
Stellung „LINE OUT“
Posizione “LINE OUT’
Position “LINE our
------
Lichtleiterkabel (Sonderzubehor)
Cavo a fibra ottica (non fornito)
Câble à fibres optiques (non fourni)
OPT DIGITAL OPT DIGITAL
OUT(CD) OUT(CD)
MiniDisc-
Recorder
(Sonderzubehor)
Registratore di
minidischi
(non fornito)
Enregistreur de
minidisque
(non fourni)
9
° OPTICAL O O
IN
RQT5718
Rückwand dieser Anlage
Pannello posteriore del sistema
Panneau arrière de ia chaîne

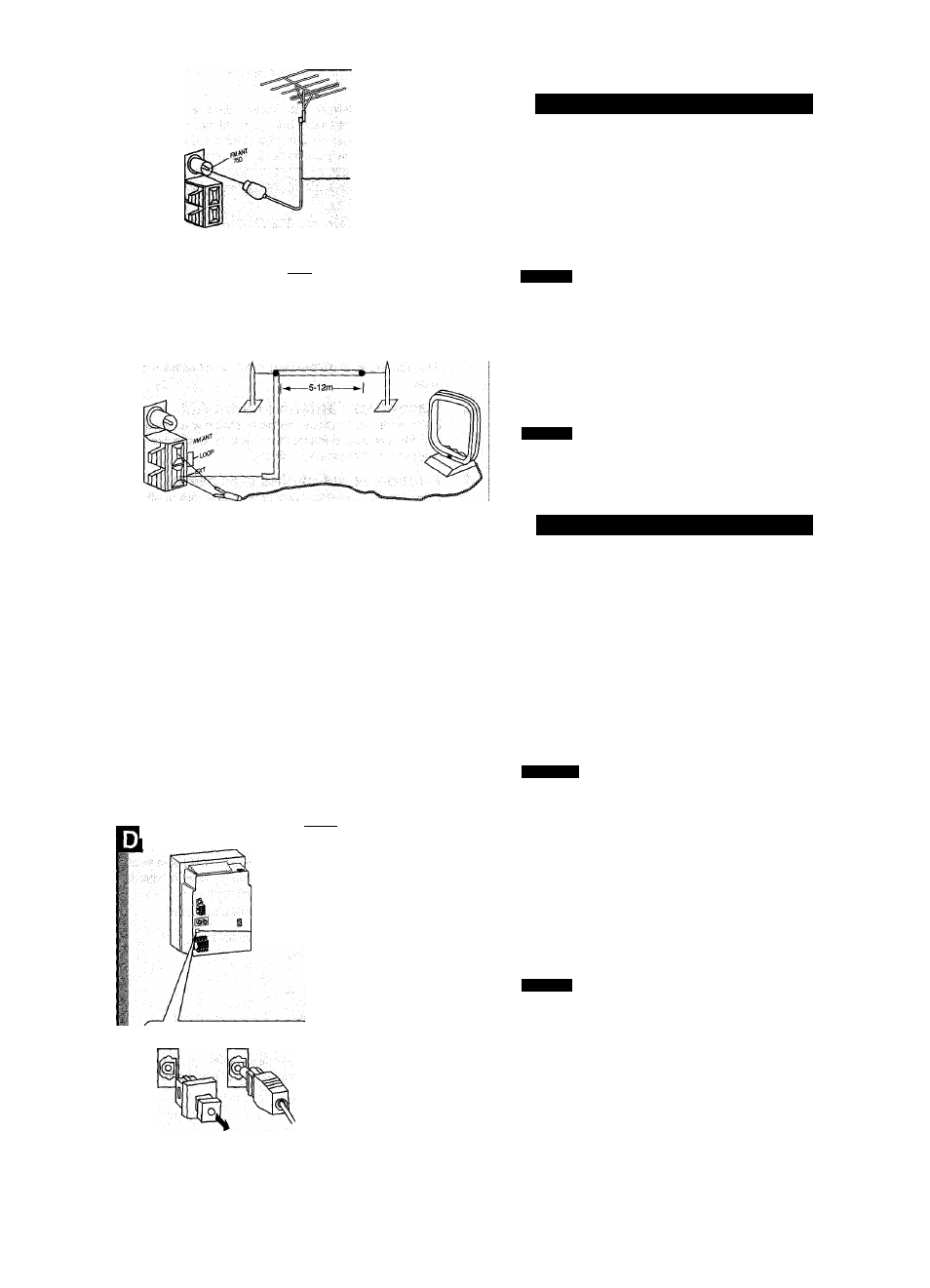

Anschlüsse
Optionale Antennenanschlüsse
Eine Außenantenne kann in einem bergigen Gebiet oder bei
Aufstellung dieser Anlage in einem Stahlbetongebäude usw.
erforderlich sein.
UKW-Außenantenne
Die UKW-Zimmerantenne bei Verwendung einer UKW-
Außenantenne abtrennen.
Hinweis
Eine Außenantenne sollte nur von einem qualifizierten Monteur
installiert werden.
MW-Außenantenne
Die Außenantenne anschließen, ohne die MW-Rahmenantenne zu
entfernen. Isolierten Draht mit einer Länge von 5 bis 12 m horizontal
an einem Fenster usw. entlang verlegen.
Hinweis
Wenn die Anlage nicht betrieben werden soll, die Außenantenne
abtrennen, um eine mögliche Beschädigung durch Blitzschlag zu
vermeiden. Die Außenantenne auf keinen Fall bei einem Gewitter
ven/venden.
Anschluss eines Zusatzgerätes
’ Sichersteilen, daß die Stromzufuhr aller Geräte ausgeschaltet ist,
bevor irgendwelche Anschlüsse hergestellt werden.
> Einzelheiten sind der Bedienungsanleitung des anzuschließenden
Zusatzgerätes zu entnehmen.
• Zusatzgeräte und Anschlusskabel sind als Sonderzubehör
erhältlich.
Anschließen einer Analogkomponente
Dieses Beispiel zeigt den Anschluss eines Plattenspielers mit
PHONO OUT/LINE OUT-Schalter.
Bitte den Fachhändler konsultieren, wenn andere als die links
gezeigten Arten von Zusatzgeräten angeschlossen werden sollen.
Hinweise
' An diese Anlage können nur Plattenspieler mit eingebautem
Vorentzerrer angeschlossen werden.
' Den Wahlschalter an der Rückseite des Plattenspielers auf „LINE
OUT“ einstellen.
£
Anschließen einer Digitalkomponente an den
optischen Digitalausgang
Die Staubkappe entfernen und den Ausgang über ein
Lichtleiterkabel (Sonderzubehör) mit dem optischen Digitaleingang
des MiniDisc-Recorders verbinden.
Hinweis
Bei Nichtgebrauch die Staubkappe wieder an diesem Ausgang
anbringen.
