Fronius Grounding Kit Fronius IG Benutzerhandbuch
Seite 12
10
Einbauset
‘Grounding Kit
Fronius IG’ in die
DC-Freischaltbox
40 / 60 einbauen
(Fortsetzung)
5.
Sicherungshalter (8) zwischen den
DC+ Klemmen (2) und dem DC-
Schalter (4) gemäß Abbildung auf die
Hutschiene aufsetzen und einrasten
lassen
6.
Bauteile mittels der 2 Schrauben an
den Klemmhaltern (1) und (7) auf der
Hutschiene fixieren
(7)
(4)
(8)
(1)
(2)

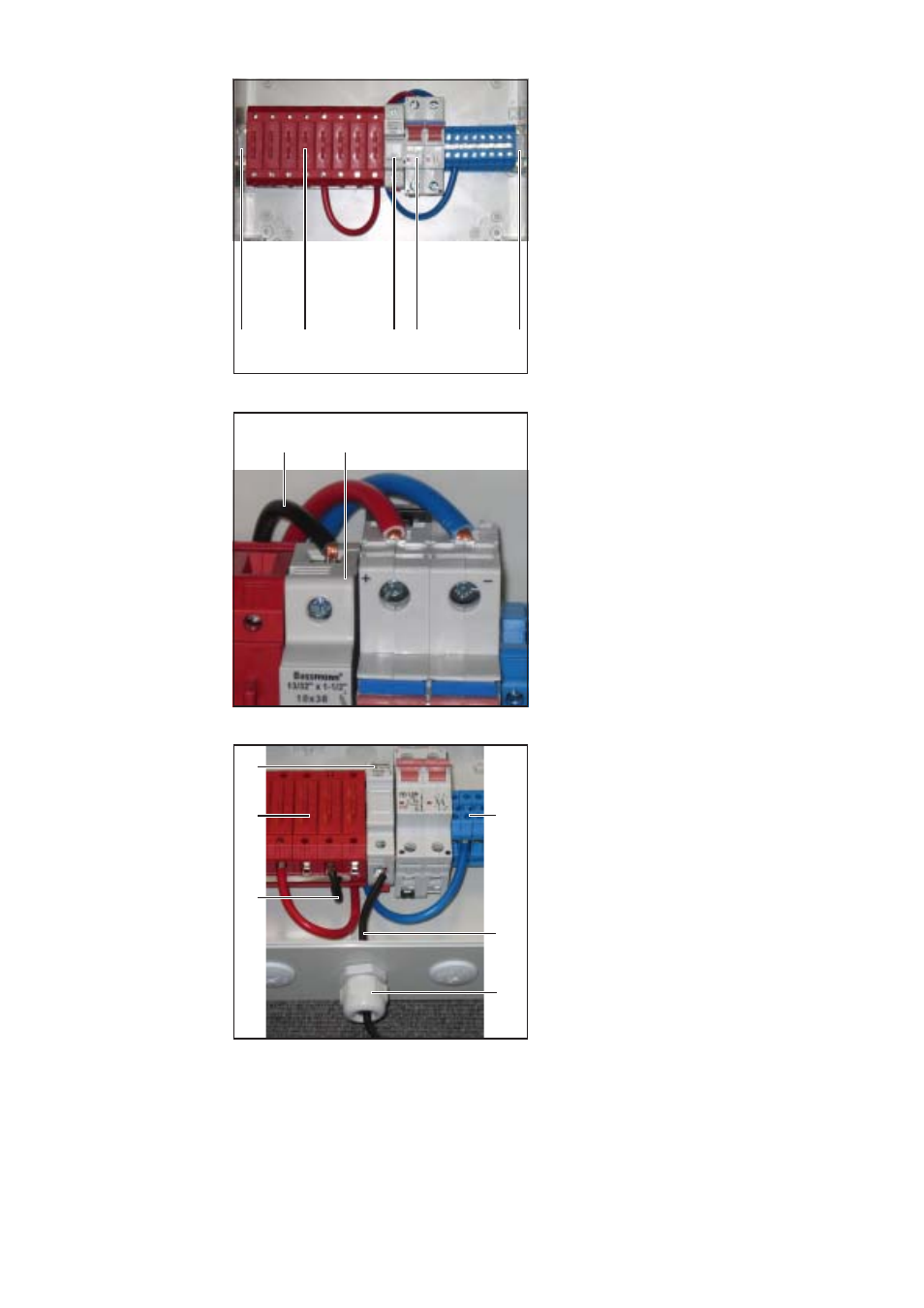

Sicherungshalter einsetzen
Bei erforderlicher SolarModul-Erdung
am Pluspol:
8.
Kabel (9) vom Sicherungshalter (8)
unter den DC+ Klemmen (2) durchfüh-
ren
9.
Kabel (9) an einer DC+ Klemme
anschließen
Anzugsmoment = 0,8 Nm
Bei erforderlicher SolarModul-Erdung
am Minuspol:
8.
Kabel (9) vom Sicherungshalter (8)
unter den DC- Klemmen (6) durchfüh-
ren
9.
Kabel (9) an einer DC- Klemme
anschließen
Anzugsmoment = 0,8 Nm
(10)
(9)
(8)
(2)
Sicherungshalter anschließen (z.B. bei erforderli-
cher Solarmodul-Erdung am Pluspol)
7.
Kabel mit einem max. Kabelquer-
schnitt vom 6 mm² (9) am Sicherungs-
halter (8) anschließen
Anzugsmoment = 2 - 2,5 Nm
Das Kabel ist nicht im Lieferumfang
des Einbausets ‘Grounding Kit Fronius
IG’ enthalten.
(8)
(9)
Kabel am Sicherungshalter anschließen
(11)
(6)
10. Erdungskabel mit einem max. Kabelquerschnitt von 10 mm² (11) durch die metrische
Verschraubung (10) führen
Das Erdungskabel ist nicht im Lieferumfang des Einbausets ‘Grounding Kit Fronius
IG’ enthalten.
