Fronius Grounding Kit Fronius IG Benutzerhandbuch
Seite 7
5
DE

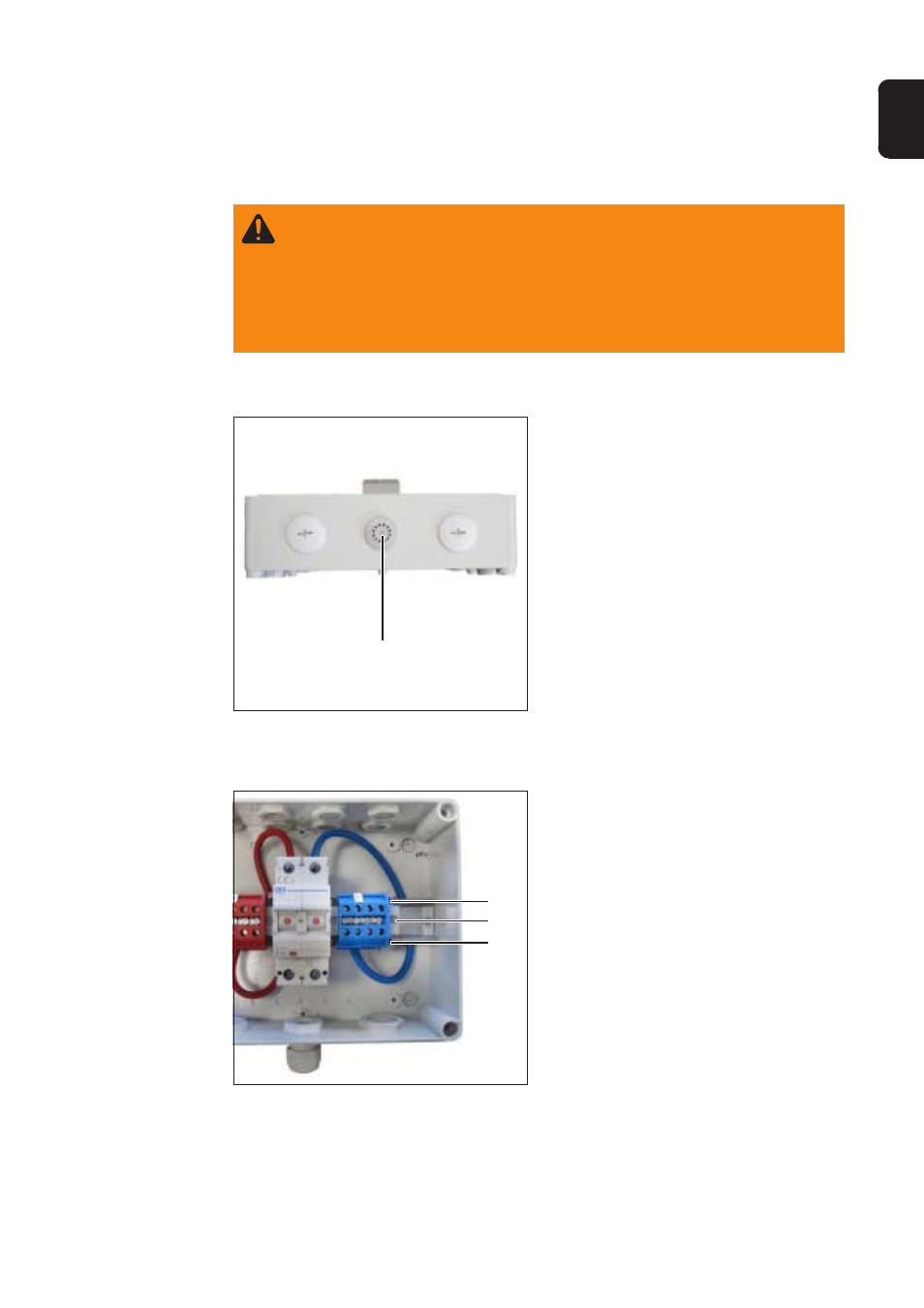

1.
4 Deckelschrauben der DC-Freischalt-
box 15 - 30 lösen
2.
Deckel abnehmen
3.
Klimastopfen (1) entfernen
4.
PG 16 Verschraubung in die Öffnung
einsetzen
Die PG 16 Verschraubung ist nicht im
Lieferumfang des Einbausets ‘Groun-
ding Kit Fronius IG’ enthalten.
1.
Schrauben (1) und (3) lösen
2.
Klemmhalter (2) nach rechts verschie-
ben
WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Sach-
und Personenschäden verursachen. Nachfolgend beschriebene Tätigkeiten
dürfen nur von lizenzierten Elektro-Installateuren durchgeführt werden! Beach-
ten Sie die Sicherheitsvorschriften in der Bedienungsanleitung des Wechsel-
richters und in der Bedienungsanleitung der DC-Freischaltbox.
Das Einbauset ‘Grounding Kit Fronius IG’ ausschließlich vor dem Anschließen
von DC-Freischaltbox und Wechselrichter in die DC-Freischaltbox einbauen.
(1)
Klimastopfen entfernen
(1)
(3)
(2)
Klemmhalter lösen
Einbauset ‘Grounding Kit Fronius IG’ in die DC-
Freischaltbox 15 - 30 einbauen
Sicherheit
Vorbereitung
Einbauset
‘Grounding Kit
Fronius IG’ in die
DC-Freischaltbox
15 - 30 einbauen
