Fronius Grounding Kit Fronius IG Benutzerhandbuch
Seite 8
6
Einbauset
‘Grounding Kit
Fronius IG’ in die
DC-Freischaltbox
15 - 30 einbauen
(Fortsetzung)

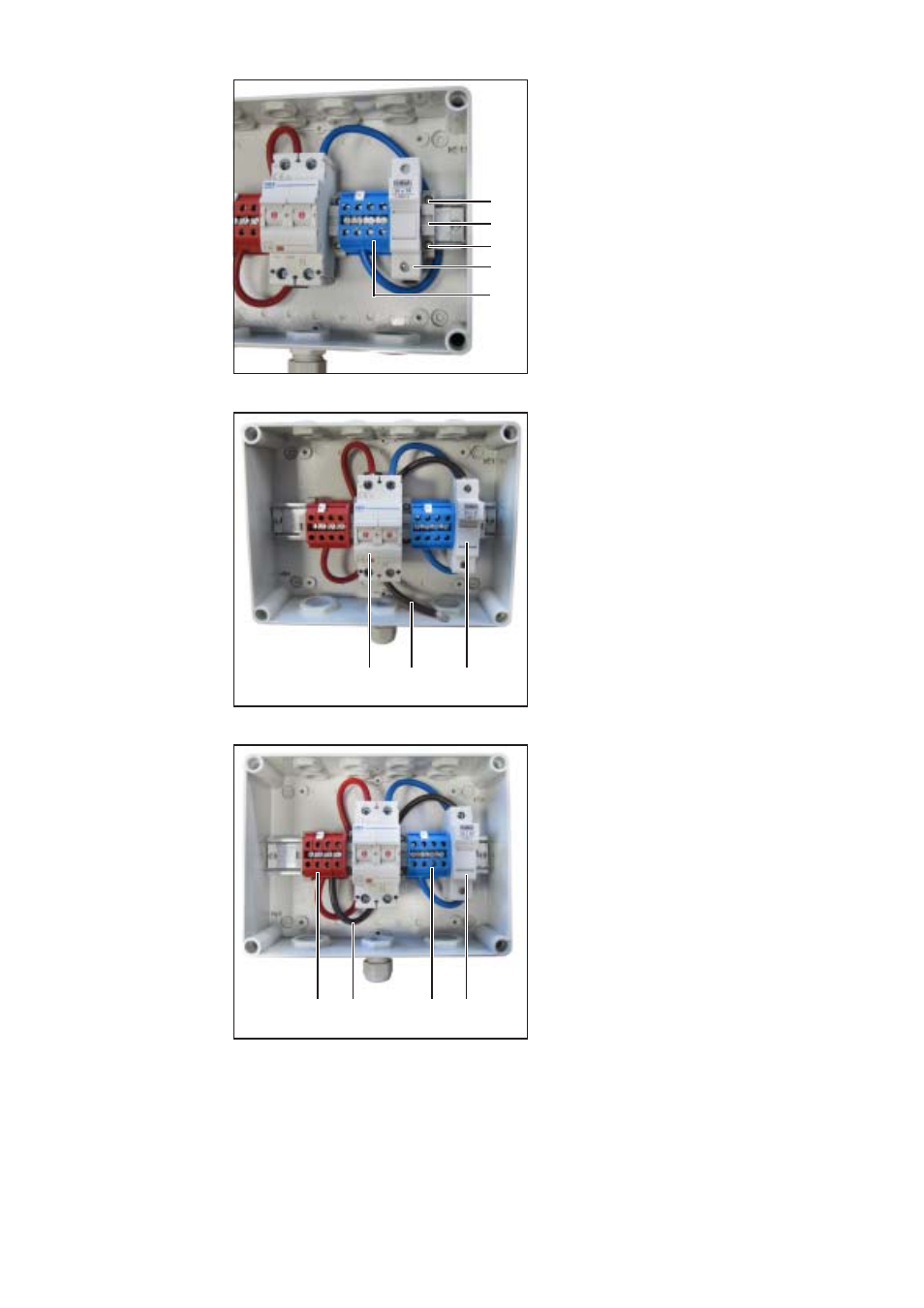

3.
Sicherungshalter (4) zwischen den
DC+ Klemmen (5) und dem Klemmhal-
ter (2) gemäß Abbildung auf die
Hutschiene aufsetzen und einrasten
lassen
4.
Bauteile mittels Klemmhalter (2) und
Schrauben (1) und (3) auf der Hut-
schiene fixieren
Sicherungshalter einsetzen
7.
Kabel (6) vom Sicherungshalter (4) an
einer DC Klemme anschließen:
Bei erforderlicher SolarModul-
Erdung am Pluspol:
-
an einer DC+ Klemme (3)
Bei erforderlicher SolarModul-
Erdung am Minuspol:
-
an einer DC- Klemme (8)
Anzugsmoment = 0,8 Nm
(6)
(8)
(3)
Sicherungshalter anschließen (z.B. bei erforderli-
cher Solarmodul-Erdung am Minuspol)
(1)
(3)
(2)
(4)
(5)
5.
Kabel (6) mit einem max. Kabelquer-
schnitt vom 6 mm² unter dem Lei-
tungs-Schutzschalter (7) durchführen
6.
Kabel (6) am Sicherungshalter (4)
anschließen
Anzugsmoment = 2 - 2,5 Nm
Das Kabel ist nicht im Lieferumfang
des Einbausets ‘Grounding Kit Fronius
IG’ enthalten.
(4)
(6)
(7)
Kabel am Sicherungshalter anschließen
(4)
