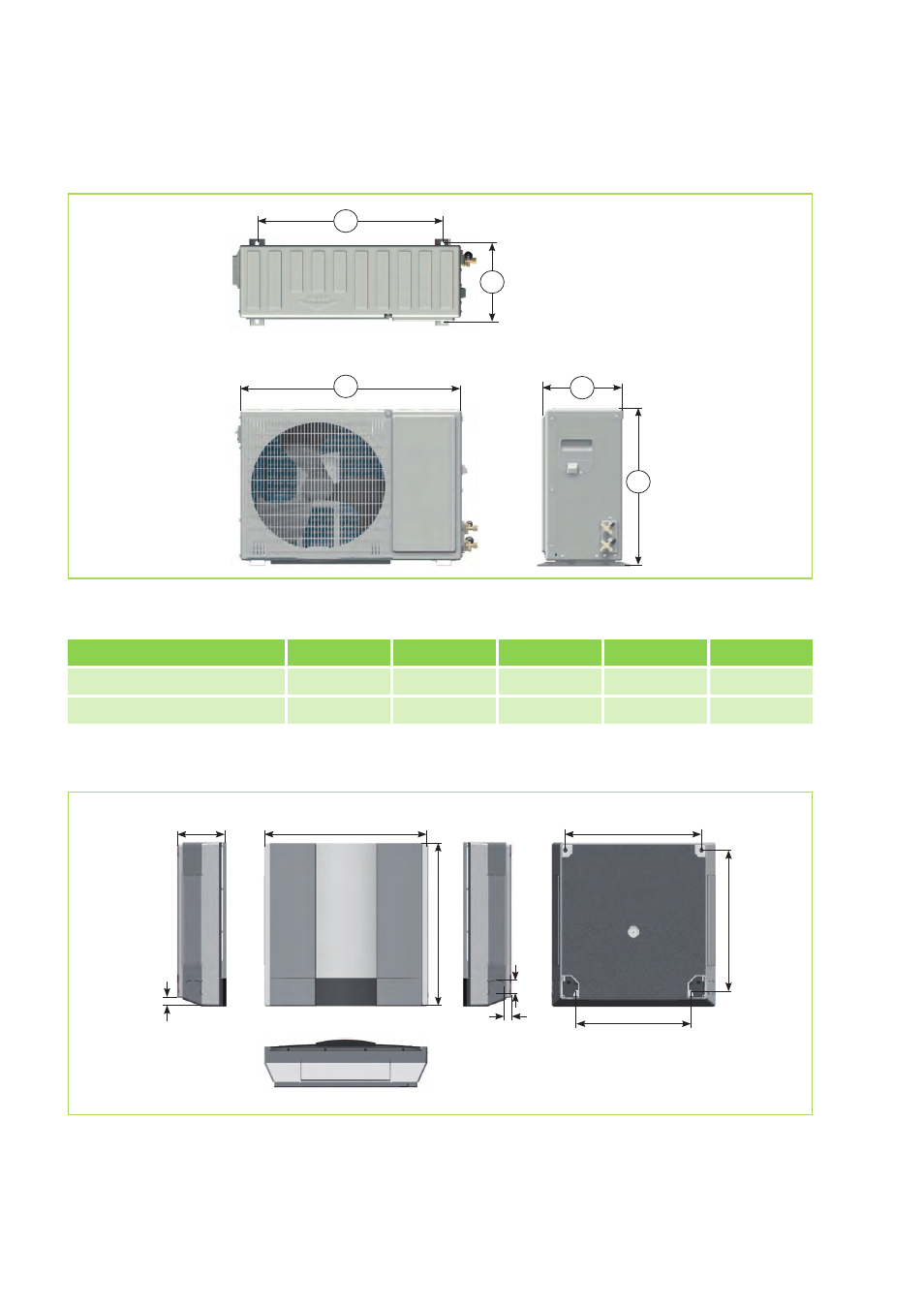

2.2 Geräteabmessungen
Außenteile
B
C
D
A E
Abb. 1: Abmessungen Außenteile ATY 262-352 DC AT
Maße (mm) A B C D E
ATY 262 DC AT 720 623 265 532 253
ATY 352 DC AT 813 570 335 633 330
Innengeräte
148
567
567
495
470
396
45
25
47
Abb. 2: Abmessungen Innengeräte ATY 262-352 DC IT (Alle Maße in mm)
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
