Vor Anschluss der Kältemittelrohrleitung, ist
der Ventilkern aus dem Anschluss der Ein-
spritzleitung zu entfernen.
8.3 Anschluss des Außenteils
Führen Sie den Anschluss folgendermaßen durch:
1. Demontieren Sie den Geräte-deckel.
2. Entfernen Sie die sich beim Anschluss
befindliche Seitenwand.
3. Führen Sie die Leitungen durch den im Lie-
ferumfang enthaltenen Ferritkern (Abb. 49)
4. Führen Sie die Leitung durch den Kanten-
schutzring des feststehenden Anschlussble-
ches.
5. Klemmen Sie die Leitung gemäß des
Anschlussschemas an.
6. Verankern Sie die Leitung in der Zugentlas-
tung und bauen Sie das Gerät wieder
zusammen.

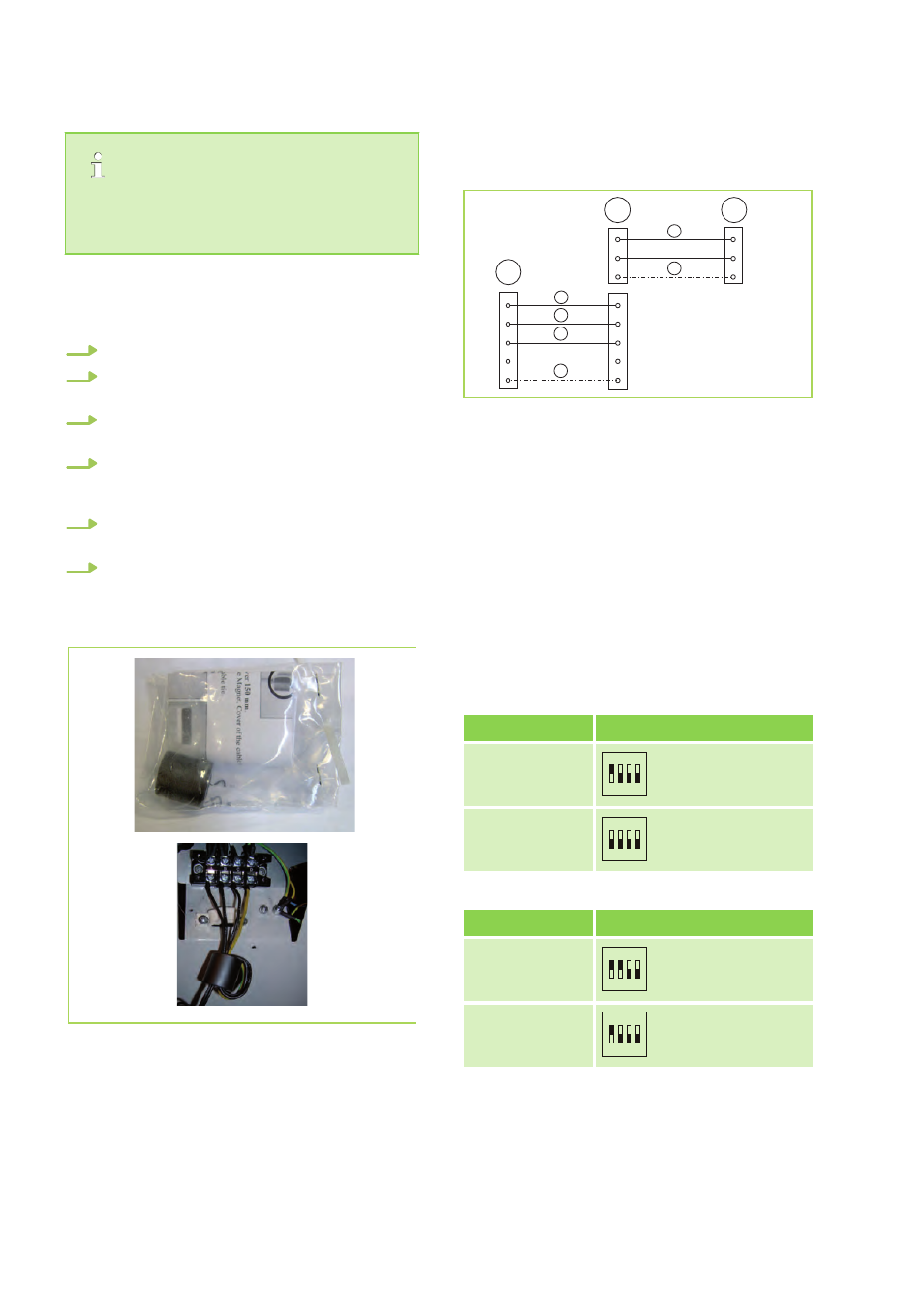

Abb. 49: Ferritkern
8.4 Elektrisches Anschlussschema
Anschluss ATY 262-352 DC
230 V/~,
50 Hz,
L1 / N / PE L1
B
A
C
1
1 A
1
2 B 2
3 C
3
4 D
PE PE
4
L
N 1N
PE
4
PE
Abb. 50: Elektrisches Anschlussschema
A: Außenteil
B: Innengerät
C: Netzzuleitung
1: Außenleiter
2: Neutralleiter
3: Steuerleiter
4: Schutzleiter
8.5 Einstellungen der DIP-Schalter
Die DIP-Schalter-Einstellungen müssen dem jewei-
ligen Gerätetyp entsprechen und am Innengerät
und Außenteil eingestellt sein.
Einstellung am Außenteil / DIP-Schalter SW1
Gerätetyp DIP-Schalter-Einstellung
ATY 262 DC AT
ON
4 1 2 3
ATY 352 DC AT
ON
4 1 2 3
Einstellung am Innengerät / DIP-Schalter SW2
Gerätetyp DIP-Schalter-Einstellung
ATY 262 DC IT
ON
4 1 2 3
ATY 352 DC IT
ON
4 1 2 3
