5.5 Mindestfreiräume
Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die opti-
male Luftverteilung vorzusehen.
2
1
A
B
C
D
E
IT AT
2
1
E
C
A
B
F
2 2
2
2
1

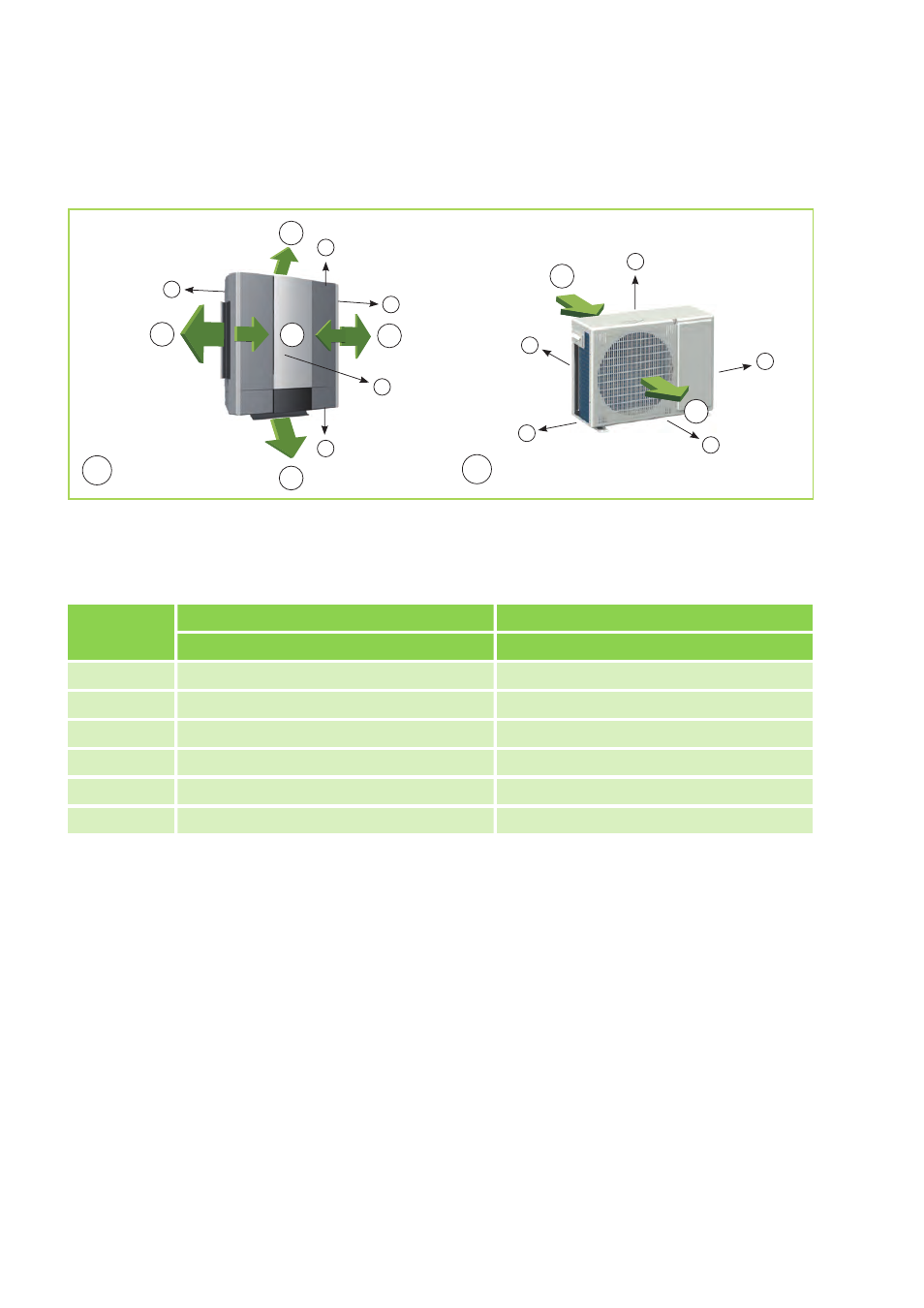

Abb. 33: Mindestfreiräume Innengerät und Außenteil
AT: Außenteil
IT: Innengerät
1: Lufteintritt
2: Luftaustritt
Maße (mm)
Innengeräte Außenteile
ATY 262-352 DC IT ATY 262-352 DC AT
A 1000 100
B 1000 700
C 1000 400
D - 100
E 300 300
F 1000 -
