Montagematerial
Das Innengerät wird mittels 4 bauseitig zu stel-
lenden Schrauben über eine Wandhalterung
befestigt. Um die Installation vollständig durch-
führen zu können, verwenden Sie die mitgeliefer-
tern Montagematerial. Entsprechende Dübel, Tra-
pezblechaufhänger, Profilstahl, Schellen für
Kältemittel- und Kondensatleitungen (bzw. Verle-
gekanäle) und Anschlussstücke für die Kondensat-
leitung müssen bauseitig gestellt werden.
Wahl des Installationsortes
Das Innengerät ist für eine Montage in waage-
rechten Zwischendecken mit Euroraster- Abmes-
sungen konzipiert. Es ist aber auch in Zwischende-
cken mit anderen Maßen einsetzbar.
Berücksichtigen Sie die erforderliche Montagehöhe
der Geräte.
Mindestfreiräume
Die Mindestfreiräume sind zum einen für War-
tungs- und Reparaturarbeiten und zum anderen für
die optimale Luftverteilung vorzusehen.
300
300
300
300
300

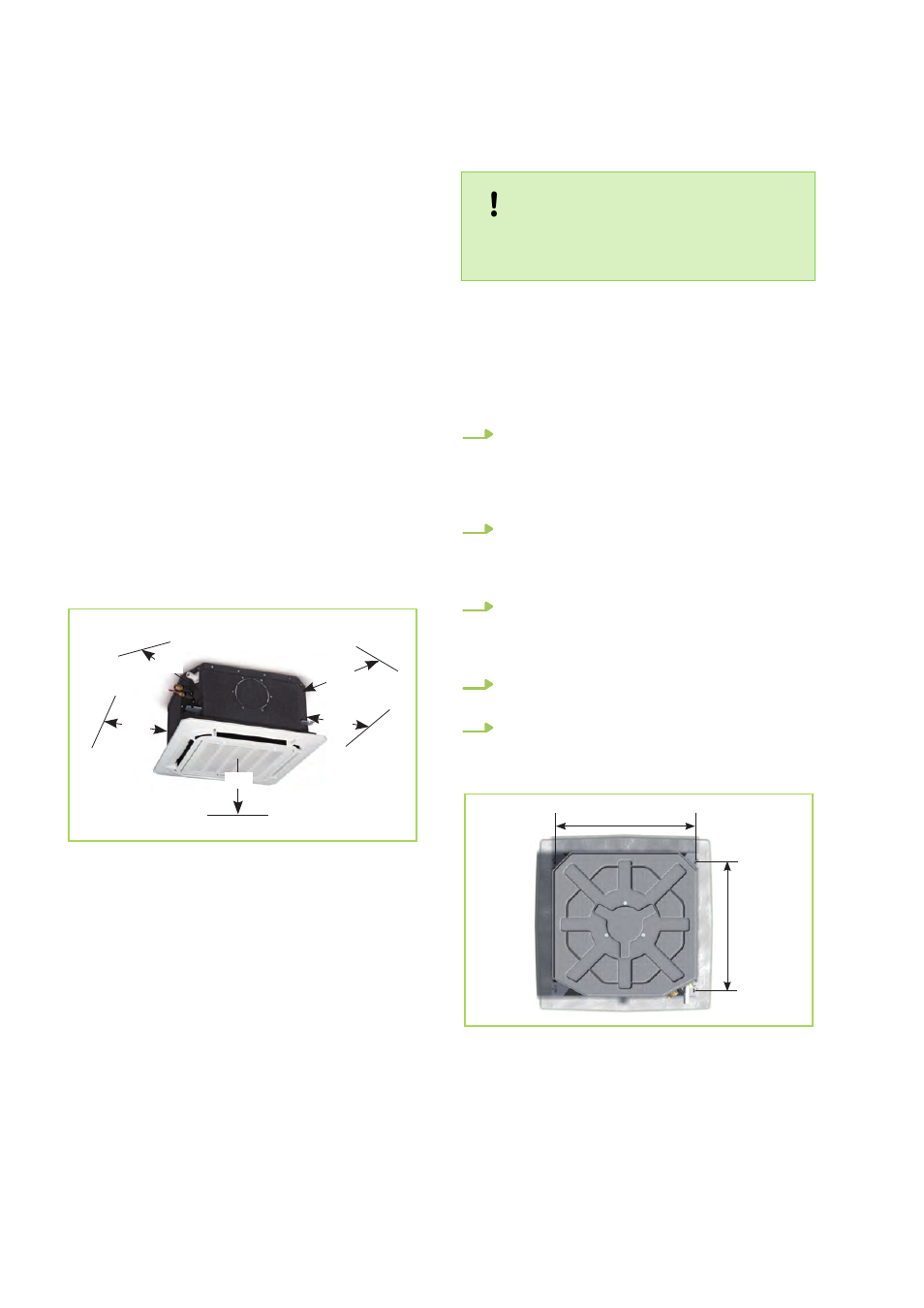

Abb. 25: Mindestfreiräume MXD 262-522 (alle
Angaben in mm)
6 Installation
HINWEIS!
Die Installation darf nur durch autorisiertes
Fachpersonal vorgenommen werden.
Geräteinstallation
Das Gerät wird an vier Gewindestangen mit der
Abdeckung nach unten, unter Beachtung des
Deckenrasters und eventueller Einbauten, instal-
liert.
1. Markieren Sie gemäß den Abmessungen der
eingesetzten Deckenkassette die Befesti-
gungspunkte der Gewindestangen an sta-
tisch zulässigen Bauwerksteilen und ober-
halb der Zwischendecke (Abb. 26).
2. Setzen Sie das Innengerät in die Gewinde-
stangen ein und bringen Sie die Geräte
durch die untere Mutter in eine waagerechte
Position (Abb. 27).
3. Halten Sie dabei einen Deckenabstand von
min. 35 mm ein. Schließen Sie, wie im wei-
teren beschrieben, die Kältemittel-, Elektro-
und Kondensatleitung an das Innengerät an.
4. Überprüfen Sie nochmals die waagerechte
Ausrichtung des Gerätes.
5. Ziehen Sie zum Abschluss die Gegenmutter
an und montieren die Abdeckung.
522
522
Abb. 26: Gerät einhängen (MXD 202-522)
