MXD 522
CE-KFR20Q4/BP3TN1Y(hb)-A.D.11.NP2-1
202302141057
CN23
ON/OFF
CN33
ALARM
SW6
SW1
SW7
S1
S2
FUSE1
T5A/250VAC
C
N
9
C
N
40
C
N
17
CN14 SWING
CN10
CON-debug
CN5 WATER
CN6 T1 T2
CN7
CN12
HEAT
CN1
POWER
CN13
PUMP
P4 NEWFAN L
P5 NEWFAN N
P6
SW3
CN4 H M L
2
1
4
3
5
6
7
8
9
A
10
11
12

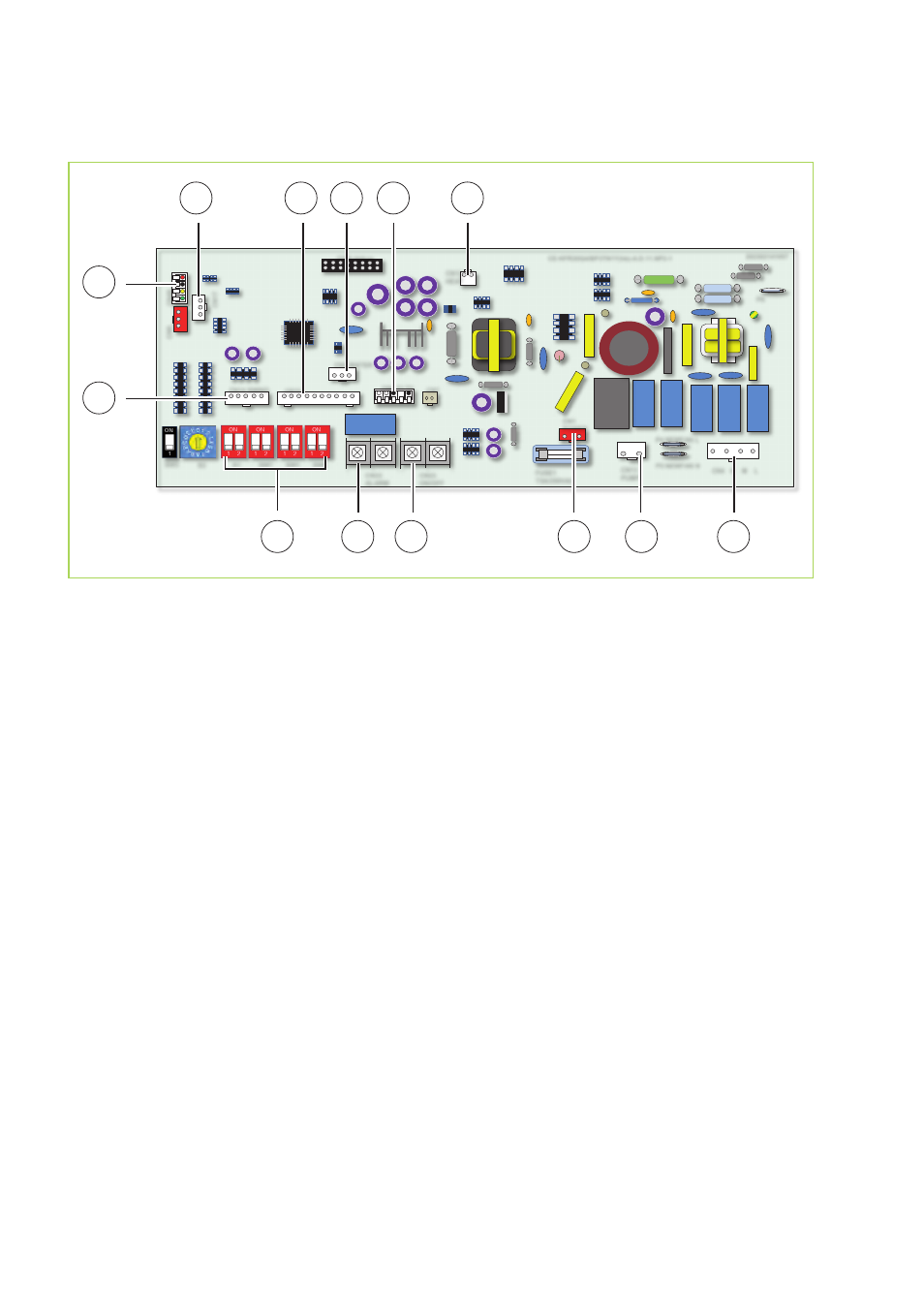

Abb. 44: Elektrisches Schaltschema
A:
Spannungsversorgung Steuerplatine
1:
Swingmotor
2:
Anschlussmöglichkeit Kabelfernbedienung
3:
MCC-Bus
4:
Anschluss Anzeigeplatine
5:
Schwimmerschalter Kondensat
6:
Sensor Saugleitung, Sensor Raumtemperatur
7:
Externer Start/Stop Kontakt
8:
DIP-Schalter
9:
Alarmkontakt (optional)
10:
Externer Start/Stop Kontakt (optional)
11:
Anschluss Kondensatpumpe
12:
Verdampferventilatormotor
