8.2 Geräteanschluss
Führen Sie den Anschluss folgendermaßen durch:
1. Öffnen Sie das Lufteintrittsgitter.
2. Lösen Sie die Abdeckungen des Schaltkas-
tens (Abb. 40).
3. Führen Sie die spannungsfreie Leitung durch
die Kantenschutzringe in den Schaltkasten
ein und arretieren Sie die Leitung in der
Zugentlastung.
4. Verbinden Sie dann die Leitung laut
Anschlussschema.
5. Verbinden Sie die elektrischen Stecker der
Abdeckung mit den entsprechenden Gegen-
stücken der Kassette. Eine Verwechslung ist
nicht möglich.
6. Montieren Sie alle demontierten Teile.

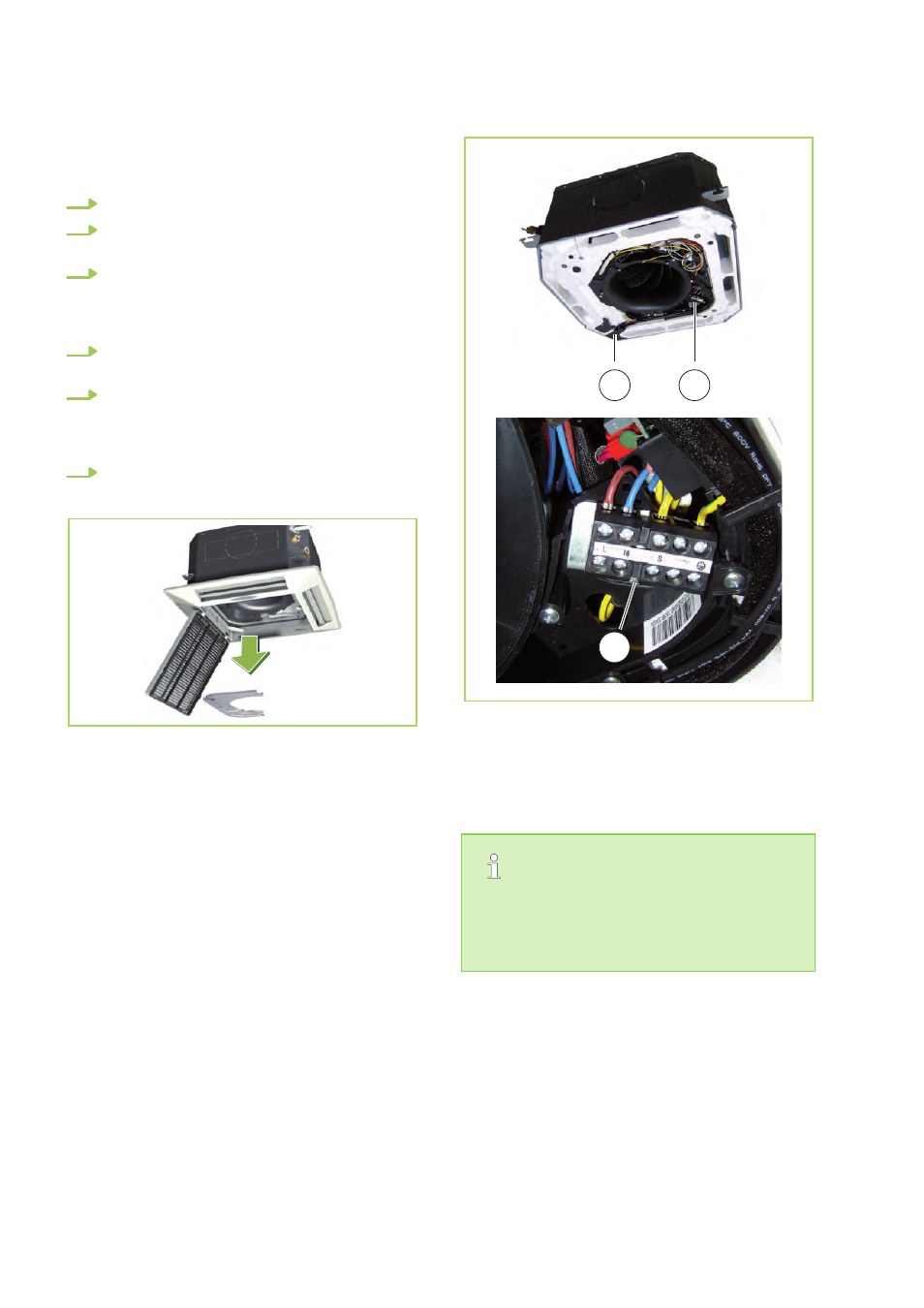

Abb. 39: Zugang Schaltkasten
2 1
3
Abb. 40: Anschluss des Gerätes
1: Einführung Netzzuleitung
2: Abdeckung des Schaltkastens demontieren
3: Anschluss Steuerleitung vom Außenteil
Sämtliche elektrische Steck- und Klemmverbin-
dungen sind auf festen Sitz und dauerhaften
Kontakt zu kontrollieren und ggf. nachzu-
ziehen.
