1
1
A
B

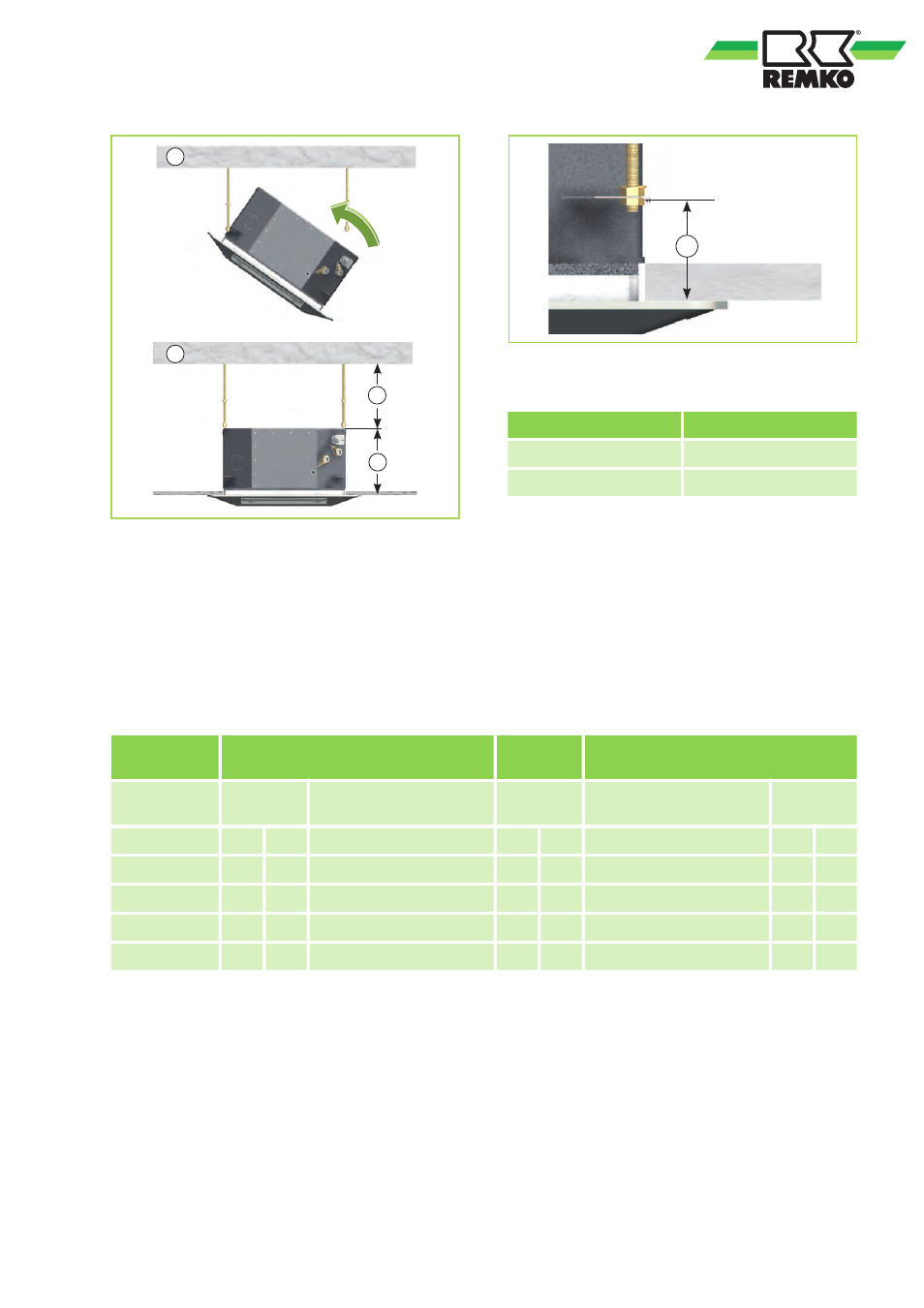

Abb. 27: Gerät einhängen (MXD 202-522)
1: Statisches Bauwerksteil
A: Mind. 35 mm
B: 265 mm
A
Abb. 28: Gerät befestigen
A: Abstand A
MXD 262-522
Abstand A 70 mm
Aufhängung 545 mm x 525 mm
Anschluss der Kältemittelleitungen
Der bauseitige Anschluss der Kältemittelleitungen erfolgt an einer Ecke des Gerätes innerhalb der Zwischen-
decke. Gegebenfalls ist an den Innengeräten eine Reduzierung, bzw. Erweiterung zu installieren. Diese Ver-
schraubungen liegen dem Innengerät als Beipack serienmäßig bei. Nach erfolgter Montage sind die Verbin-
dungen dampfdiffusionsdicht zu isolieren.
Leistung Außenteil Kältemit-
telleitung
Innengerät MXD 202-522
Innengerät Anschluss Reduzierung / Erweite-
rung
Kältemit-
telleitung
Reduzierung / Erweite-
rung
Anschluss
EL SL SL EL SL SL EL SL
2,0 kW 1/4" 3/8" - 1/4" 3/8" - 1/4" 3/8"
2,6 kW 1/4" 3/8" - 1/4" 3/8" - 1/4" 3/8"
3,5 kW 1/4" 3/8" - 1/4" 3/8" - 1/4" 3/8"
5,2 kW 1/4" 3/8" Erw. 3/8" AT -> 1/2" IT 1/4" 1/2" - 1/4" 1/2"
Hinweis: SL = Saugleitung (großes Rohr), EL = Einspritzleitung (kleines Rohr)
Nebenraum- und Frischluftanschluss
Das Gerät ist für die Kühlung eines zweiten
Raumes und unabhängig davon, für die Einbrin-
gung von Frischluft vorbereitet.
