5.5 Mindestfreiräume
Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die opti-
male Luftverteilung vorzusehen.
AT
IT
E
C
B
A
D
2
1
300
300
300
300
300

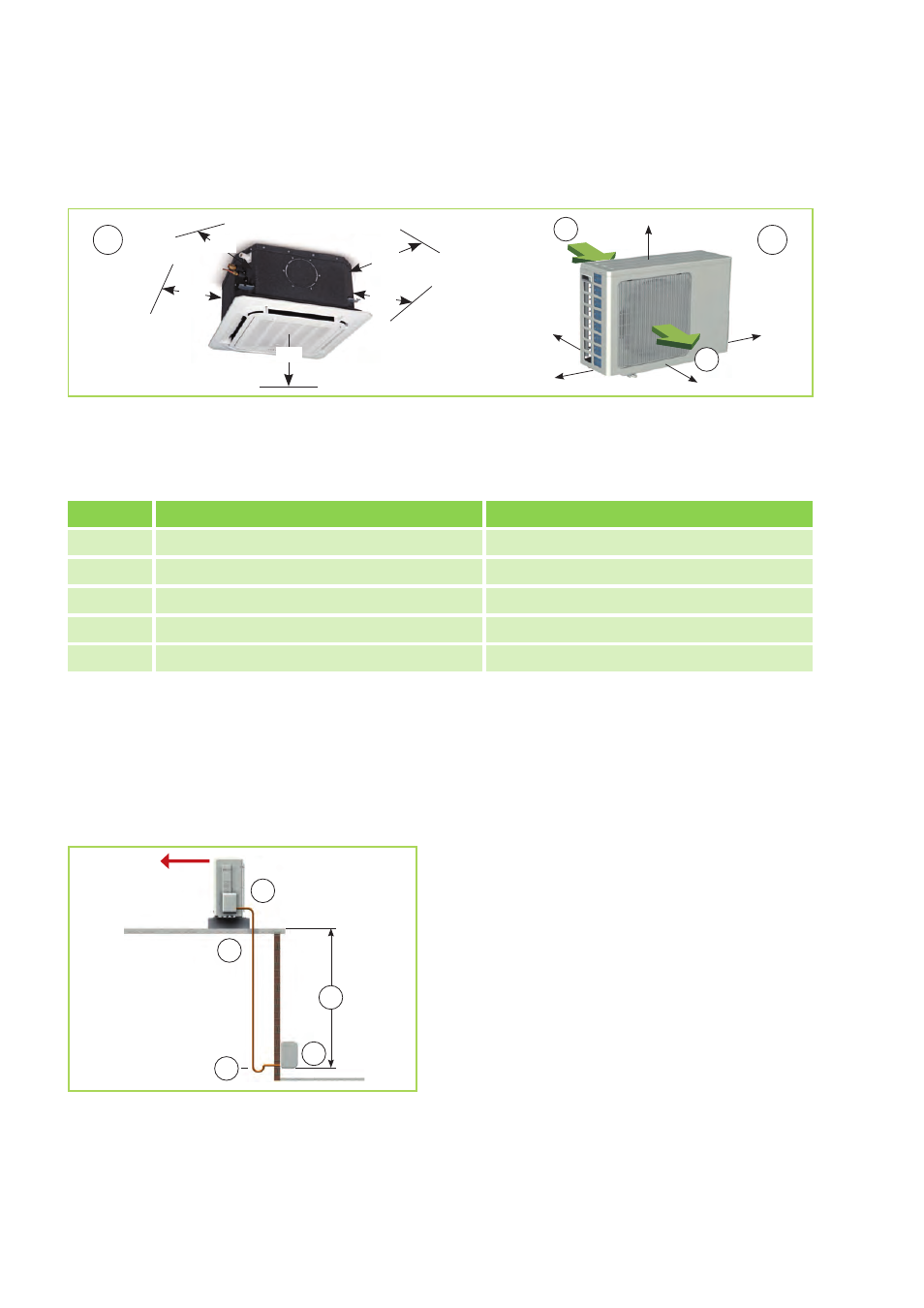

Abb. 17: Mindestfreiräume Innengerät und Außenteil (alle Angaben in mm)
AT: Außenteil
IT: Innengerät
1:
Lufteintritt
2:
Luftaustritt
MVT 601 DC
MVT 901-1051 DC
A
100
200
B
1200
1500
C
600
600
D
150
150
E
600
600
5.6 Ölrückführungsmaßnahmen
Wird das Außenteil auf einem höheren Niveau als
das Innengerät angeordnet, sind geeignete Ölrück-
führungsmaßnahmen zu treffen. Dies erfolgt in der
Regel durch die Herstellung eines Ölhebebogen,
der je 2,5 steigende Meter zu installieren ist.
2
1
A
B
3
Abb. 18: Ölrückführungsmaßnahmen
A: Außenteil
B: Innengerät
1: Ölhebebogen in der Saugleitung zum Außen-
teil 1 x je 5 steigende Meter
2: Radius: 50 mm
3: Maximal 10 m
