Funktionskontrolle und Testlauf
Während des Betriebes der Anlage können die
Betriebsparameter am Display im Außenteil abge-
fragt werden. Folgende Parameter werden nachei-
nander angezeigt, die Anzeigewerte können in den
nebenstehenden Tabellen, nachgelesen werden.
Am Display auf der Platine im Außenteil können
die Betriebsparameter der Anlage in der unteren
Reihenfolge abgefragt werden. Drücken Sie dazu
den Check-Knopf der sich auf der Platine im AT
neben dem Display befindet (siehe Abb. 31).
1

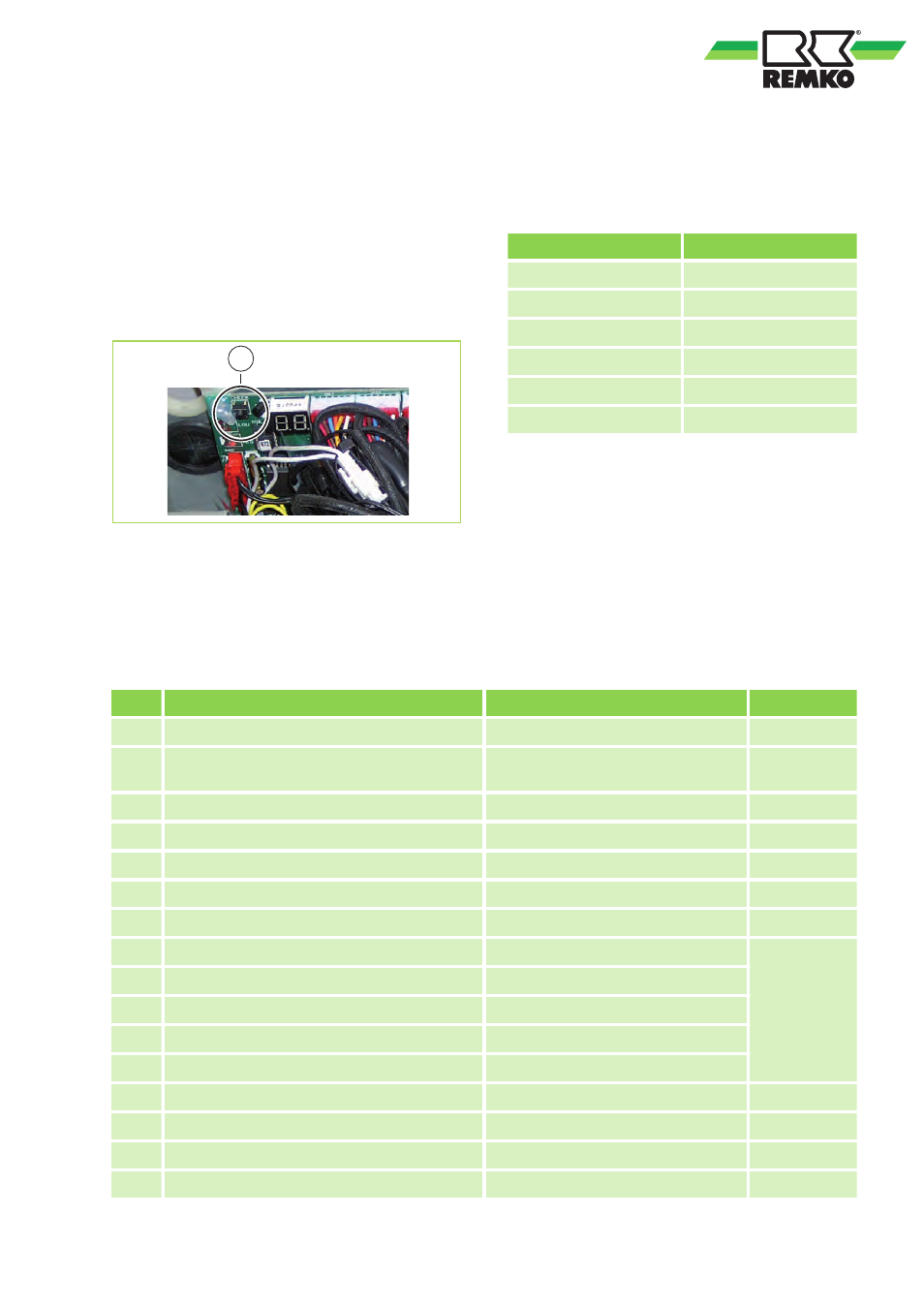

Abb. 31: Check-Knopf auf der Platine des Außen-
teils / 1: Check-Knopf
Folgende Parameter werden im Display während
des Betriebes angezeigt :
Betriebszustand
Display
Standby
"--"
Kompressorbetrieb
aktuelle Frequenz
Abtaubetrieb ein
“dF”
Ölaufheizfunktion aktiv
“--”
Fehlerfunktion
Fehlercode
Forced Cooling Mode
"FC"
Schalten Sie alle Innengeräte ein und wählen Sie den Kühlmodus sowie die höchste Ventilatorstufe.
Folgende Parameter werden im Display angezeigt:
Pos. Display
Anzeigewert
Tabelle Nr.
1
Anzahl der angeschlossenen Innengeräte
Aktueller Wert
2
Betriebsmodus AT
0=AUS / 2=Kühlen / 3=Heizen /
4=Forced Cooling Mode
3
Anschlussleistung IT Kreis A
Leistung in kW
4
Anschlussleistung IT Kreis B
5
Anschlussleistung IT Kreis C
6
Anschlussleistung IT Kreis D
7
Anschlussleistung IT Kreis E
8
Aktuelle Leistung IT Kreis A
Codiert
3
9
Aktuelle Leistung IT Kreis B
10
Aktuelle Leistung IT Kreis C
11
Aktuelle Leistung IT Kreis D
12
Aktuelle Leistung IT Kreis E
13
Aktuelle Gesamtleistung aller IT
Codiert
3
14
Frequenz bei max. Kapazitätsbedarf
Hz
15
Maximalfrequenz
Hz
16
Ausgangsfrequenz zum Kompressor
Hz
