REMKO MVT 601 DC - Handbuch (Seite 30)

MVT in Kombination mit MXT
230V/1~/50 Hz
L(A) N(A) S(A) L N L(B) N(B) S(B)
L(C) N(C) S(C) L(D) N(D) S(D)
L N S
-
L N S
-
L N S
-
L N S
-
A
1
B
1
B
2
B
3
B
4
2
2

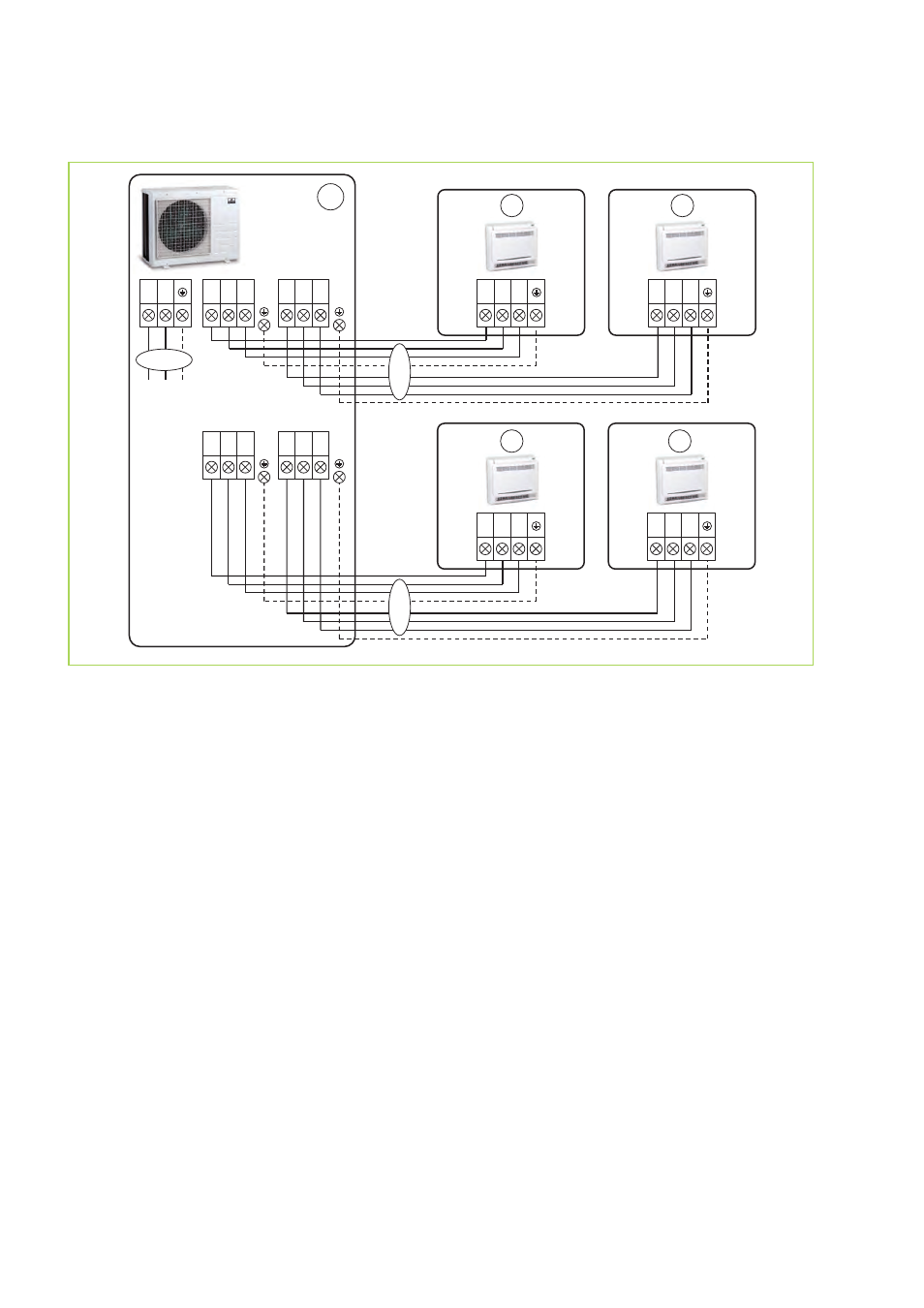

Abb. 26: Elektrisches Anschlussschema
A: Außenteil MVT
B: Innengeräte MXT
1: Netzzuleitung
2: Kommunikationsleitungen
REMKO MVT...DC
30
