7 Kondensatanschluss
und gesicherte
Ableitung
Kondensatanschluss
Auf Grund der Taupunktunterschreitung am
Register kommt es während des Kühlbetriebes zur
Kondensatbildung. Unterhalb des Registers
befindet sich eine Auffangwanne mit serienmä-
ßiger Kondensatpumpe und Schwimmerschalter.
Sollte der Schwimmerschalter auf Grund man-
gelndem Abtransport des Kondensats eine Sicher-
heitsabschaltung durchführen, schaltet die Pumpe
sofort ein und läuft ca. drei Minuten nach.
n Die bauseitige Kondensatleitung ist mit einem
Gefälle von min. 2 % zu verlegen. Gegebenen-
falls sehen Sie eine dampfdiffusionsdichte Iso-
lation vor.
n Befindet sich das Niveau der Kondensatleitung
an dem Gerät oberhalb des Geräteaustrittes,
so ist die Leitung sofort vertikal nach oben und
dann mit Gefälle zum Abfluss zu verlegen.
n Führen Sie die Kondensatleitung des Gerätes
frei in die Ablaufleitung. Falls das Kondensat in
eine Abwasserleitung geführt wird, sehen Sie
einen Siphon als Geruchsverschluss vor.
n Bei einem Gerätebetrieb unter 4 °C Außentem-
peratur ist auf eine frostsichere Verlegung der
Kondensatleitung zu achten. Ggf. ist eine
Rohrbegleitheizung vorzusehen.
n Nach erfolgter Verlegung muss der freie Ablauf
des Kondensats überprüft und eine perma-
nente Dichtheit sichergestellt werden.
Gesicherte Ableitung bei Undichtigkeiten
Regionale Vorschriften oder Gesetze des Umwelt-
schutzes, z.B. Wasserhaushaltgesetzes (WHG),
können zur Vorbeugung von unkontrollierten Ablei-
tungen im Falle einer Undichtigkeit geeignete Vor-
kehrungen erfordern, um austretendes Kältema-
schinenöl oder Medium mit Gefahrenpotential
einer sicheren Entsorgung zuzuführen.
HINWEIS!
Die maximale Förderleistung der Kondensat-
pumpe beträgt 500 mmWS. Durch äußere Ein-
flüsse, wie z.B. luftseitiger Gegendruck, Ver-
schmutzung, oder Verschleiß kann es zu
Leistungsreduzierung kommen. Um einen
sicheren Funktionsbetrieb zu gewährleisten,
empfehlen wir eine maximale Förderhöhe von
450 mm nicht zu überschreiten!
A
C
B
D

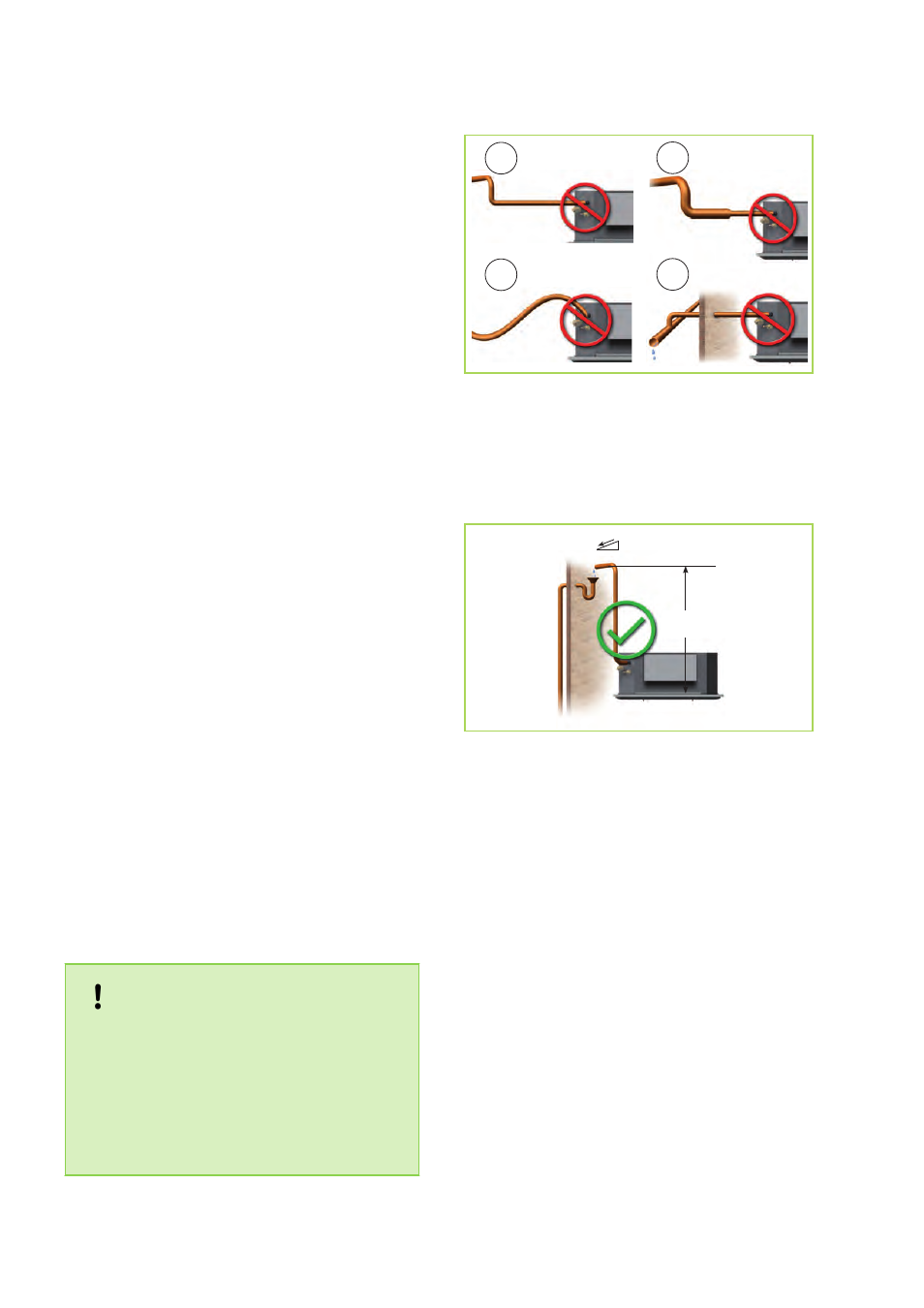

Abb. 57: Kondensatanschluss - Falsch!
A: Weit entfernte Steigleitung
B: Zu große/kleine Kondensatleitung
C: Kein Gefälle
D: Kein freier Ablauf
16-20 mm
min. 2%
max.
500 mmWS
Abb. 58: Kondensatanschluss - Richtig!
