Anschluss RVD 523-683 DC
230V/1~/50 Hz
L N P Q (E)
L N
230V/1~/50 Hz
P Q (E) X Y (E)
A
1
2
B
3
1

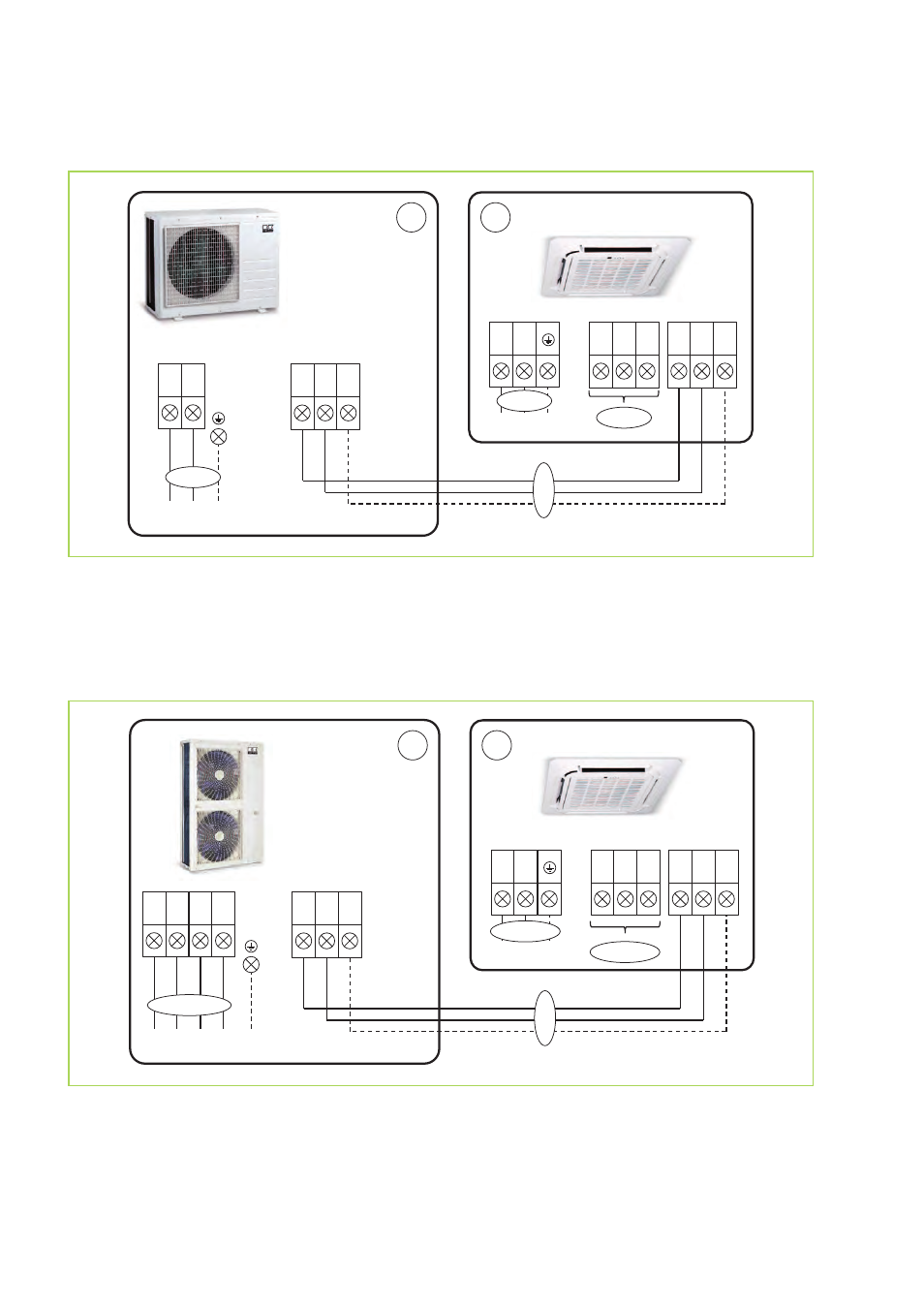

Abb. 62: Elektrisches Anschlussschema RVD 523-683 DC
A: Außenteil RVD 523-683 DC AT
B: Innengerät RVD 523-683 DC IT
1 Netzzuleitung
2: Kommunikationsleitungen
Anschluss RVD 1053 DC
400V/3~/50 Hz
L1 L2 P Q (E)
L N
230V/1~/50 Hz
P Q (E) X Y (E)
L3 N
A
1
2
B
1
3
Abb. 63: Elektrisches Anschlussschema RVD 1053 DC
A: Außenteil RVD 1053 DC AT
B: Innengerät RVD 1053 DC IT
1 Netzzuleitung
2: Kommunikationsleitungen
