Außenteil RVD 353 DC AT
C
10
11

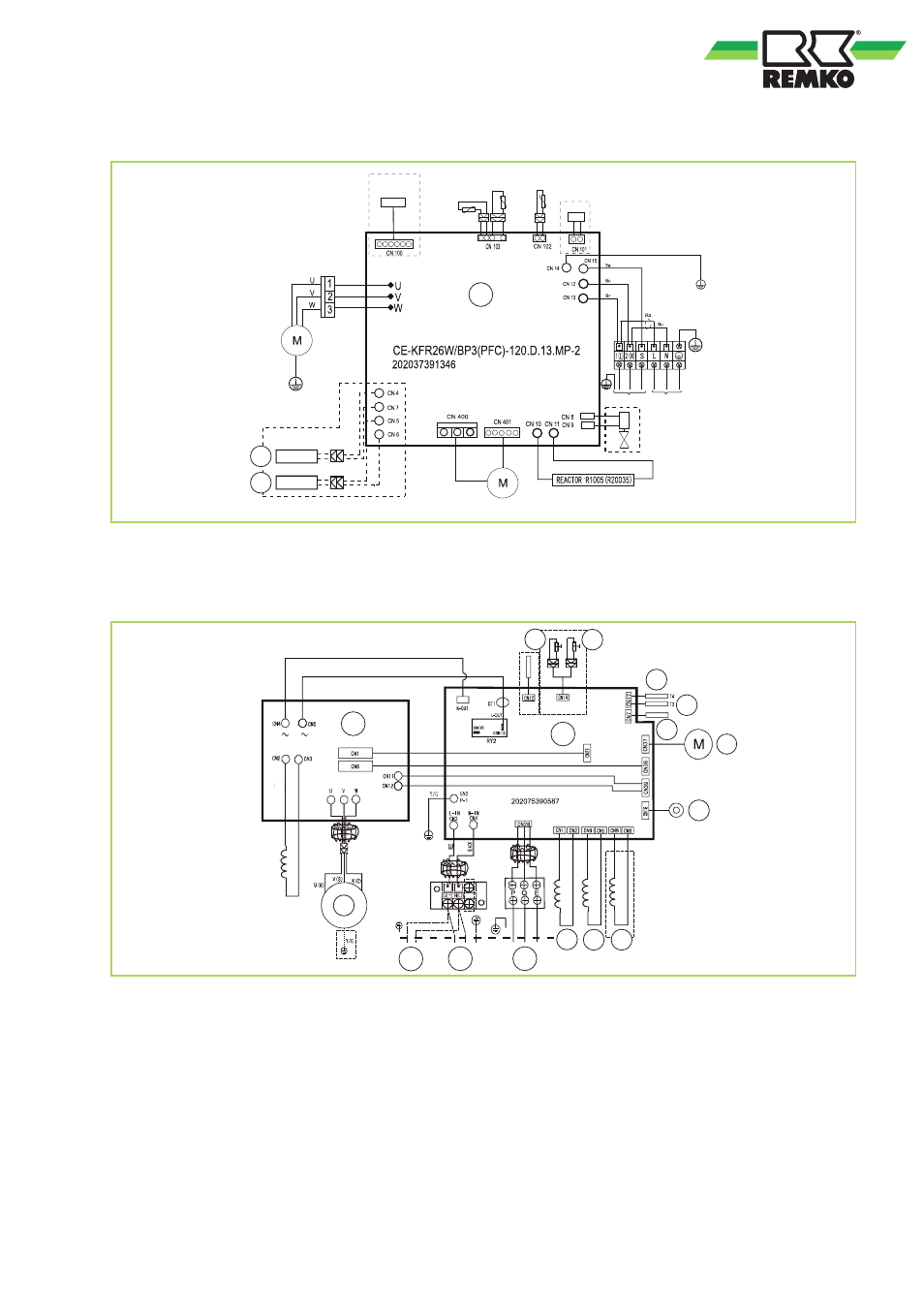

Abb. 67: Elektrisches Schaltschema RVD 353 DC AT
Außenteil RVD 523 DC AT
3
5
A B
9
7
6
C
10
4
F
D
1 2
8
11
Abb. 68: Elektrisches Schaltschema RVD 523 DC AT
A: Zuleitung
B: Innengerät
C: Hauptplatine
D: Inverterplatine
E: Leistungsplatine
F: Kommunikationsleitung zum Innengerät
1: Niederdruckschalter
2: Hochdruckschalter
3: Sensor Außentemperatur
4: Temperatursensor Verflüssiger
5: Sensor Heißgas
6: Verflüssiger Lüftermotor
7: Elektronisches E-Ventil
8: Kompressor
9: 4-Wege-Ventil
10: Heizung 1
11: Heizung 2 (optional)
12: Verflüssigerlüfter (DC-Version)
13: Verflüssigerlüfter (AC-Version)
14: Kurbelwannen Heizung
