8 Elektrischer Anschluss
8.1 Allgemeine Anschluss-
und Sicherheitshinweise
Bei den Geräten RVD 353-1053 DC ist eine Netz-
zuleitung als Spannungsversorgung am Außenteil
und eine Steuerleitung zum Innenteil zu installieren
und entsprechend abzusichern.
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen. Die Montage
der Elektroanschlüsse hat spannungsfrei zu
erfolgen.
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
Wir empfehlen die Steuerleitungen als abge-
schirmte Leitung auszuführen.
n Wir empfehlen, bauseitig einen Haupt- / Repa-
raturschalter in der Nähe des Außenteils zu
installieren.
n Die Klemmleisten der Anschlüsse befinden
sich auf der Rückseite des Gerätes. Nach der
Installation können Messungen, nach Ent-
fernen der Abdeckung, von der Vorderseite
vorgenommen werden.
n Wird bei dem Gerät eine als Zubehör erhält-
liche Kondensatpumpe eingesetzt, ist ggf. bei
der Verwendung des Abschaltkontaktes der
Pumpe ein zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschaltung des Kom-
pressors, erforderlich.
n Werden die Leitungen in Bereichen mit starken
magnetischen Feldern verlegt, sollten die Steu-
erleitungen als abgeschirmte Leitung ausge-
führt sein.
n Die elektrische Absicherung der Anlage erfolgt
laut den technischen Daten.
8.2 Anschluss des Innengerätes
Führen Sie den Anschluss folgendermaßen durch:
1. Öffnen Sie das Lufteintrittsgitter.
2. Lösen Sie die Abdeckungen des Schaltkas-
tens (Abb. 60).
3. Führen Sie die spannungsfreie Leitung durch
die Kantenschutzringe in den Schaltkasten
ein und arretieren Sie die Leitung in der
Zugentlastung.
4. Verbinden Sie dann die Leitung laut
Anschlussschema (siehe Ä Kapitel
8.4 „Elektrisches Anschlussschema“
auf Seite 41).
5. Verbinden Sie die elektrischen Stecker der
Abdeckung mit den entsprechenden Gegen-
stücken der Kassette. Eine Verwechslung ist
nicht möglich.
6. Montieren Sie alle demontierten Teile.

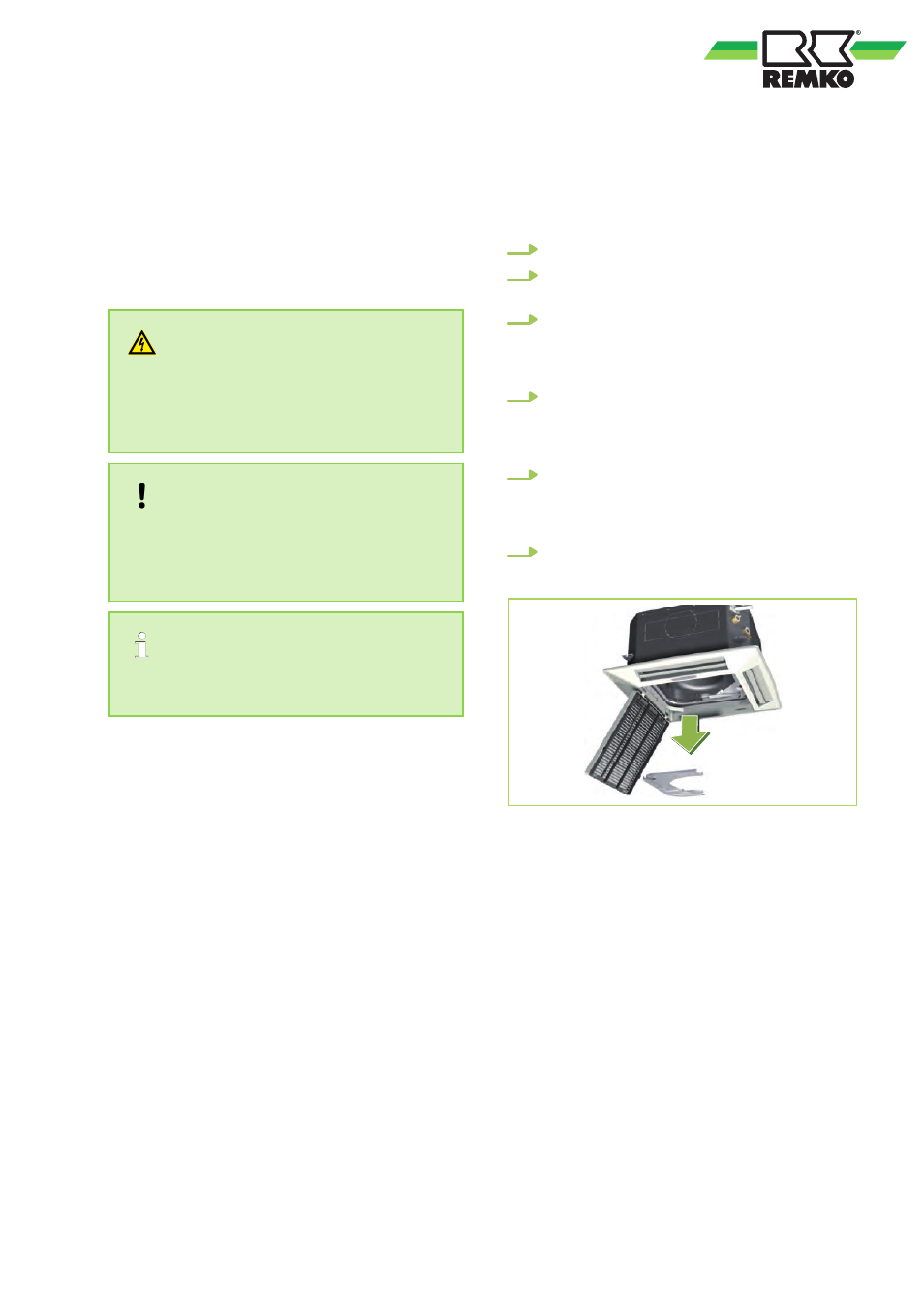

Abb. 59: Zugang Schaltkasten
