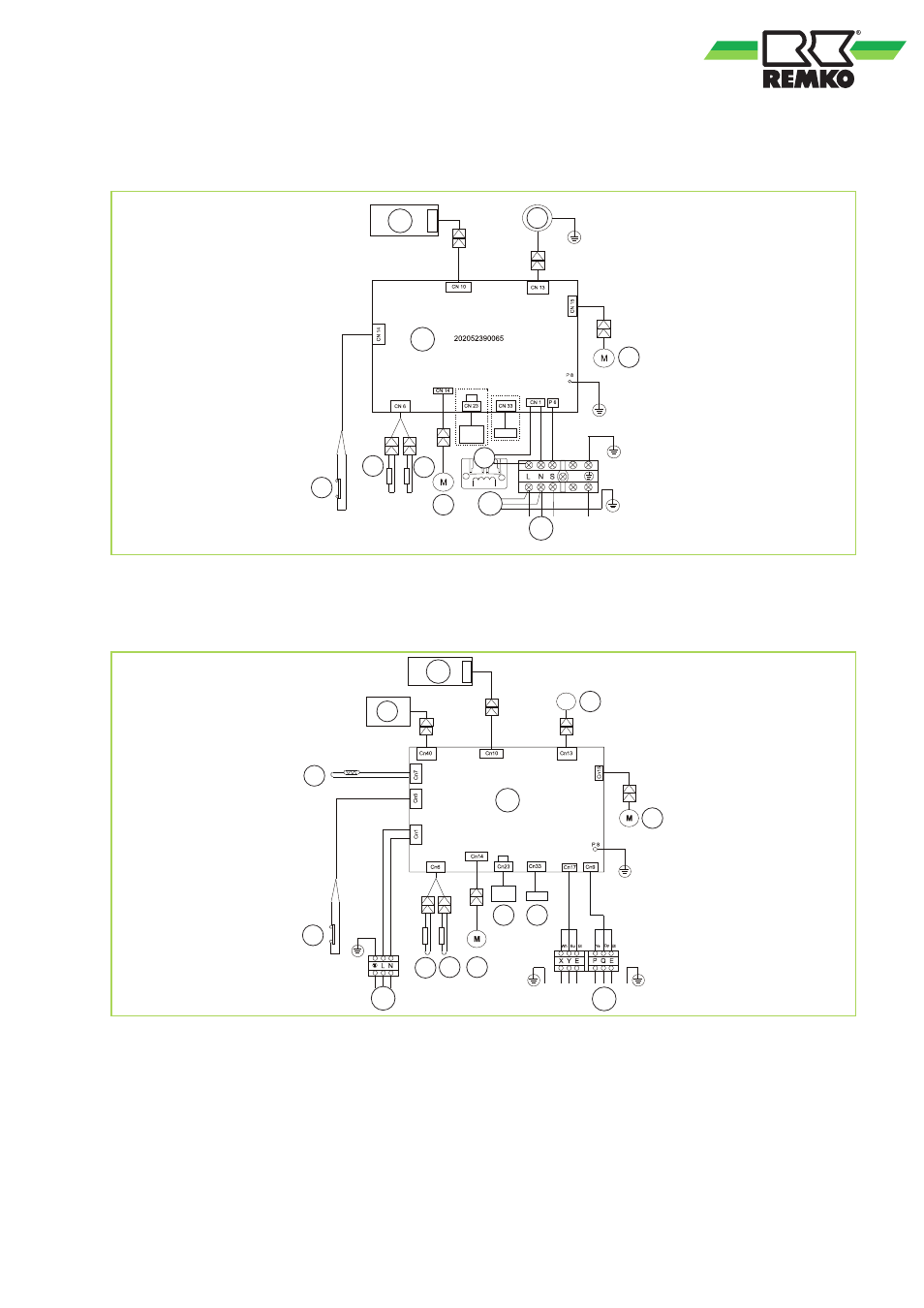

8.5 Elektrisches Schaltschema
Innengeräte RVD 353 DC IT
3
5
B
7
C
4
D
1
2
A
6
Abb. 64: Elektrisches Schaltschema RVD 353 DC IT
Innengeräte RVD 523 DC IT
3
5
B
9
7
C
10
4
D
1
2
8
A
11
202042490328
Abb. 65: Elektrisches Schaltschema RVD 523 DC IT
A: Netzzuleitung
B: Steuerplatine
C: Anzeigeplatine
D: Zum Außenteil
1: Kondensatpumpe
2: Schwimmerschalter
3: Temperatursensor Verdampfer
4: Temperatursensor Raumluft
5: Swingmotor
6: Reaktor
7: Motor Verdampferventilator
8: Temperatursensor Saugleiting
9: Freigabe Ein/Aus
10: Alarm
11: Kabelfernbedienung
