8.3 Elektrisches Anschlussschema
MCC-1
Controller
MVV 1200-2000 DC
230V/1~/50 Hz
L1 L2 L3 N
PE
E
P Q E
N
PE
L
Off Co. On
Ext. On/Off
400 V/3~/50 Hz
MXD/MVW
A
230V/1~/50 Hz
N
PE
L
X Y E
P Q E
Y
X
X Y E
MXD/MVW
B
230V/1~/50 Hz
N
PE
L
X Y E
P Q E
MXD/MVW
G
230V/1~/50 Hz
N
PE
L
X Y E
P Q E
MXD/MVW
C…D…E…F

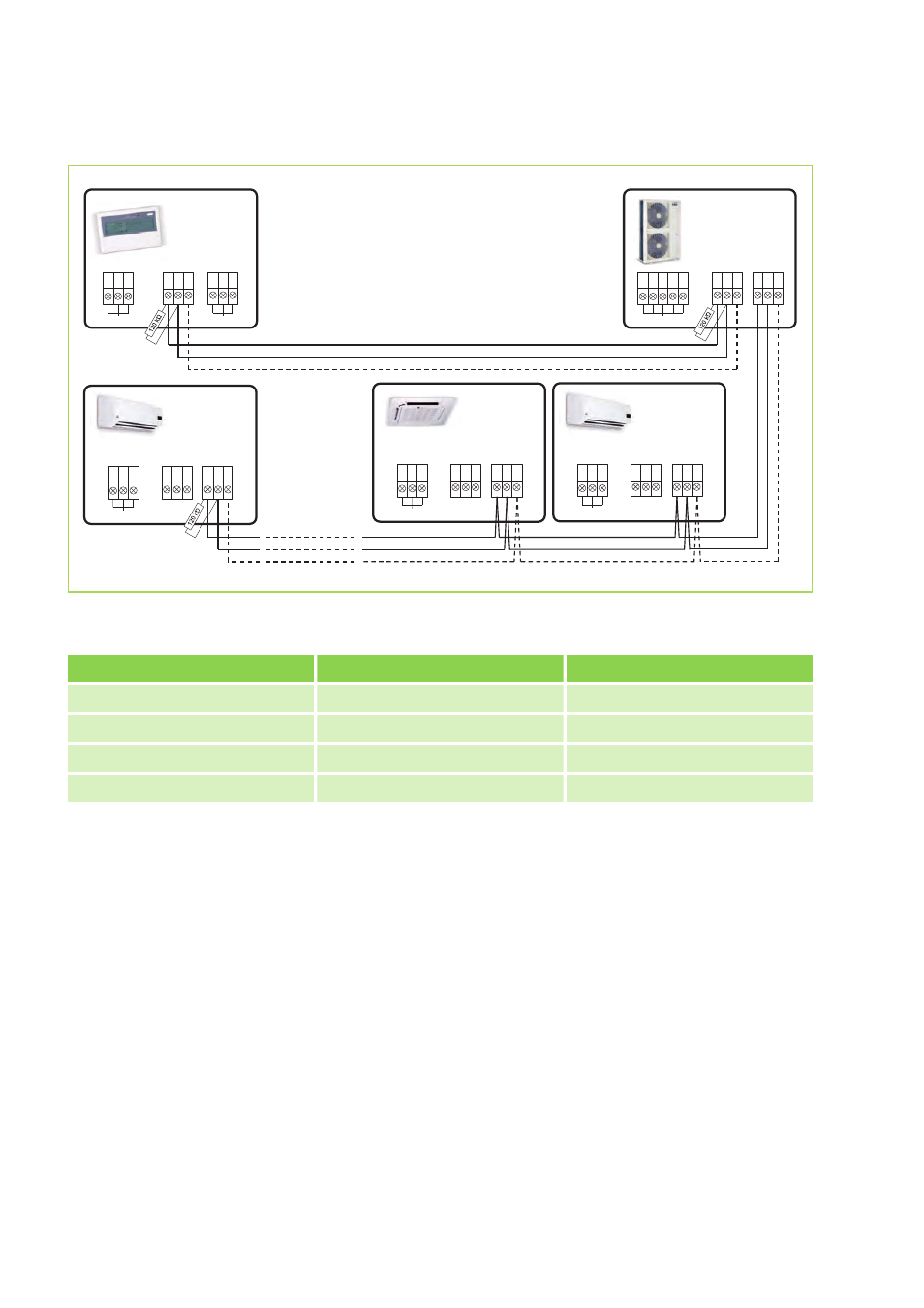

Abb. 29: Elektrisches Anschlussschema
Mindest-Querschnitt
*)
Leitungsaufbau
Zuleitung Innengeräte
3 x 1,5 mm
2
Zuleitung Außenteile
5 x 2,5 mm
2
Kommunikationsleitung
3 x 0,75 mm
2
abgeschirmt
Zentralfernbedienung
3 x 0,75 mm
2
abgeschirmt
*)
Alle Angaben sind "Mindest-Querschnitte". Die tatsächlich benötigten Querschnitte sind je nach Verlegeart
bauseits durch eine Elektro-Fachfirma zu bestimmen.
Die Steuerung wird stets in Reihe an die Innengeräte und das Außenteil angeschlossen. zudem ist das letzte
Innengerät der Reihe mit einem Festwiderstand zu versehen (siehe Abb. 29).
Achten Sie auf ein korrektes Drehfeld!
REMKO MVV...DC
34
