Seite 38
Elektrisches Schaltschema MVV 1600 DC
CN18
CN19
L3
L2
L1
CN30
CN31
CN32
L1
CN36
CN37
CN38
L2
L3
CN39
N
CE-MDV160W/SN1-611.D.2.2-2
202302100629
C
N
5
N
W
V
U
P
CN4
CN1
CN3
C
N
2
ME-POWER-35A(PS22A78).D.2.1.1-1
201319902209
1
CN4
A
B
2
3
4
10
6
5
7
8
9
11
12
13
14
15

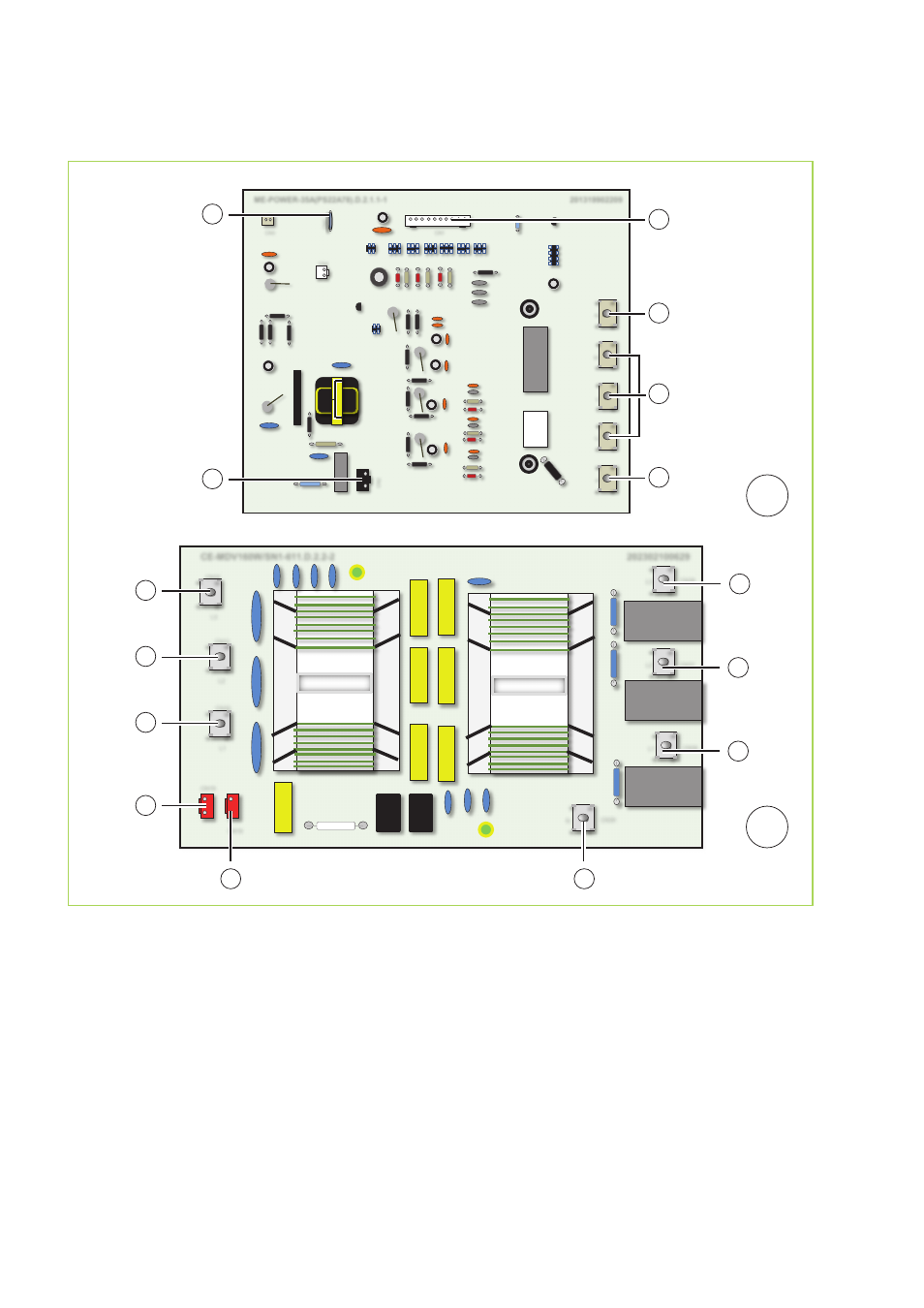

Abb. 33: Elektrisches Schaltschema MVV 1600 DC - Inverter- und Leistungsplatine
A: Inverterplatine
B: Leistungsplatine
1:
Verbindung zur Steuerplatine (Kontakt: CN 205)
2:
Verbindung zur Leistungsplatine
(Kontakt: CN 18)
3:
Verbindung zur Steuerplatine (Kontakt: CN 201)
4:
Verbindung zum C2 Kondensator
(Kontakt: plus "+")
5:
Kompressor
6:
Verbindung zum C2 Kondensator
(Kontakt: minus "-")
7:
Verbindung zum Dreiphasen Wechselrichter
(Kontakt 1)
8:
Verbindung zum Dreiphasen Wechselrichter
(Kontakt 2)
9:
Verbindung zum Dreiphasen Wechselrichter
(Kontakt 3)
10: Verbindung zur Steuerplatine (Kontakt: CN 250)
11: Verbindung zur Steuerplatine (Kontakt: CN 41)
12: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: N)
13: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: L3)
14: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: L2)
15: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: L1)
