Seite 40
Elektrisches Schaltschema MVV 2000 DC
L3
L2
L1
CN204
CN205
CN206
L1
CN200
CN201
CN202
L2
L3
CN203
N
FILTER-8R0.D.1.1-1
202302141048
(1.5) 2012-10-10
3
4
CN214
CN213
CN209 CN210
CN212
CN211
CN150
RY1
FUSE1 / T250V/8A
CN208
CN207
4
1
2
3
9
10
11
5
6
7
8
12
13

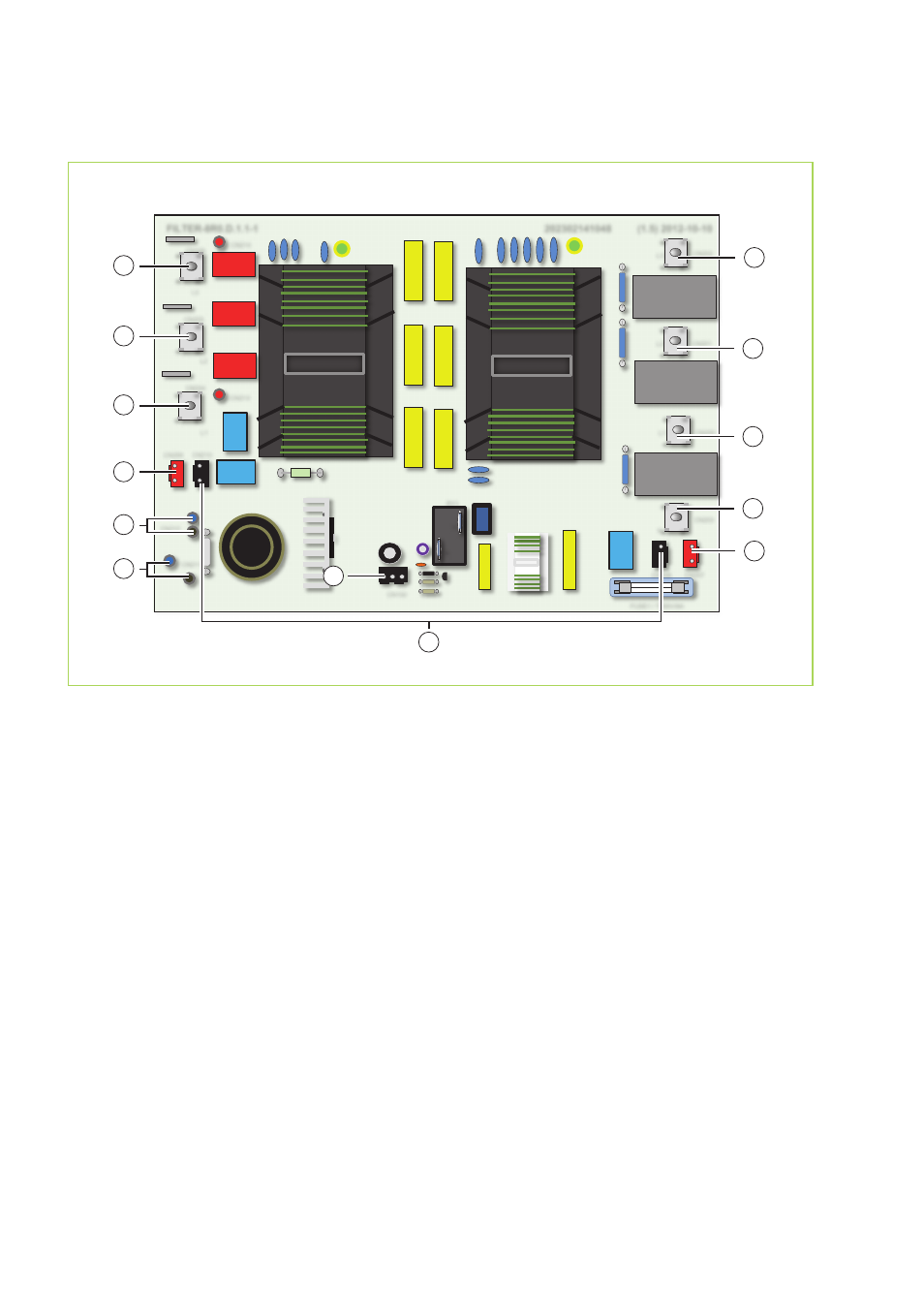

Abb. 35: Elektrisches Schaltschema MVV 2000 DC Leistungsplatine
1:
Verbindung mit dem Dreiphasen-Wechselrichter
(Kontakt: 1)
2:
Verbindung mit dem Dreiphasen-Wechselrichter
(Kontakt: 2)
3:
Verbindung mit dem Dreiphasen-Wechselrichter
(Kontakt: 3)
4:
Verbindung zur Steuerplatine (Kontakt: CN 41)
5:
Verbindung zur IPM-Platine (Kontakt: CN 2)
6:
Verbindung zur Verteilungsplatine
(Kontakt: CN 101)
7:
Verbindung zur Steuerplatine (Kontakt: CN 150)
8:
Miteinander verbunden
9:
Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: L3)
10: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: L2)
11: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: L1)
12: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: N)
13: Verbindung zur Steuerplatine (Kontakt: CN 250)
REMKO MVV...DC
40
