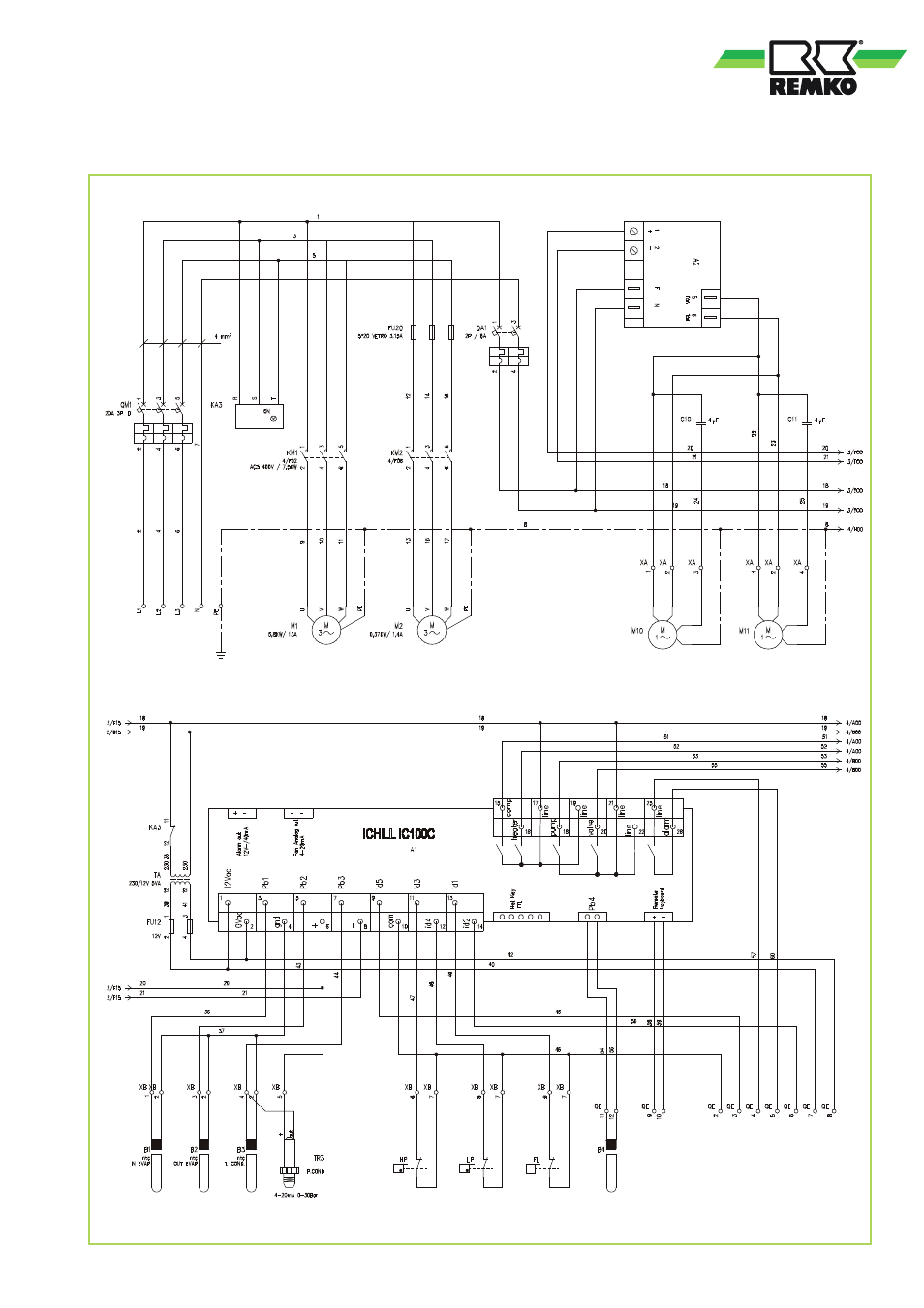

Elektrisches Schaltschema
KWL 130 (H) - 160 (H)
KWL 130 (H) - 160 (H)
2-3 Externe Freigabe
4-5 Sammelstörmeldung
2-6 Umschaltung Kühlen-Heizen
7
12V
8 0V
9-10 Kabel-Fernbedienung
Kompressor
Sensor
Eintritt HD-
Schalter
Sensor
Austritt
ND-
Schalter
Sensor
LN-Reg.
Differenzd.-
wächter
Druckaufnehmer
Widruckreg.
(Zubehör)
Umwälzpumpe
Ventilatorregelung
Verflüssiger-
ventilator 1
Verflüssiger-
ventilator 2
