REMKO KWL 130 - Handbuch (Seite 33)

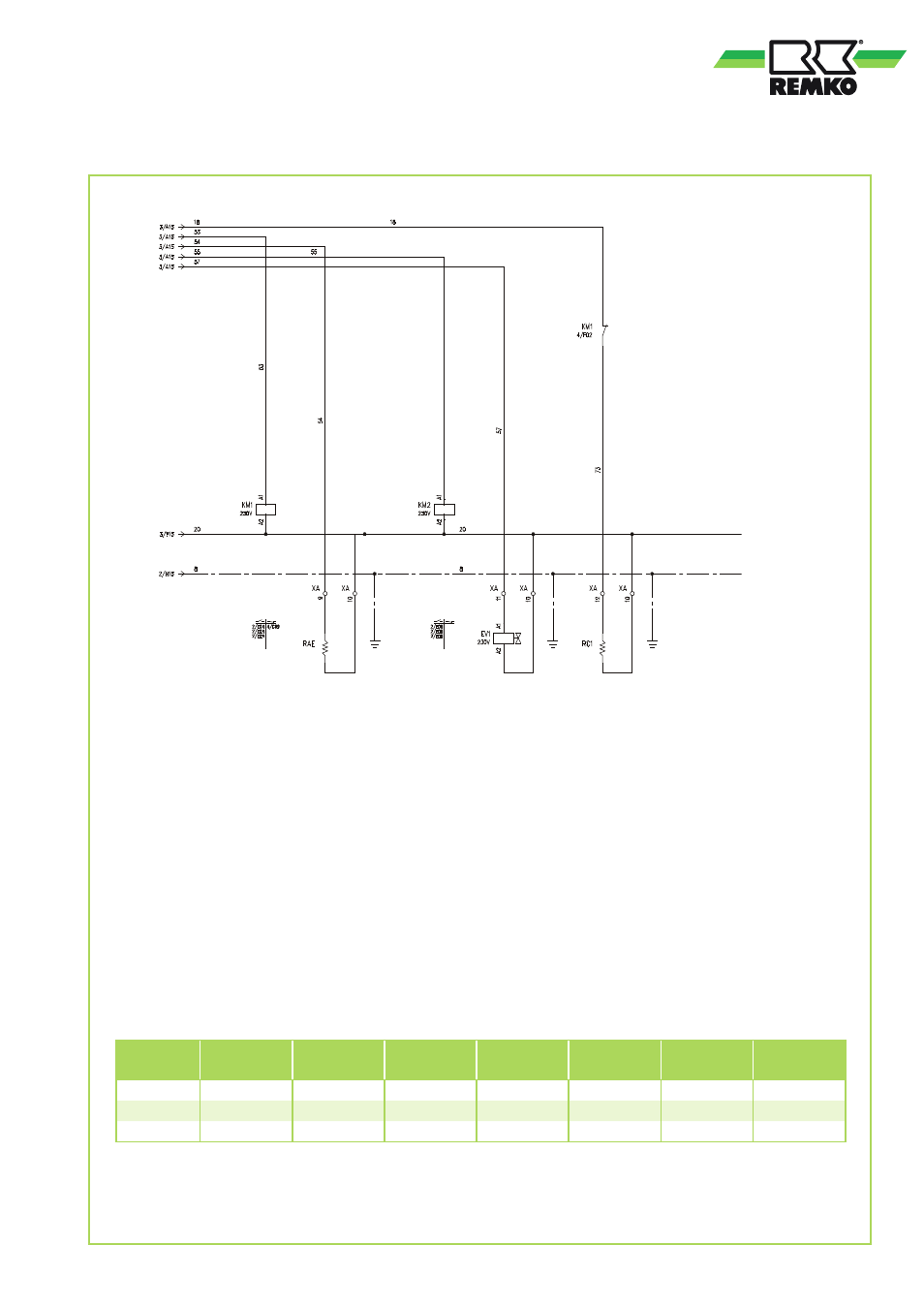

Legende:
A1 Regler IChill
A2 Ventilatorregelung
B1 Sensor Mediumeintritt
B2 Sensor Mediumaustritt
B3 Sensor Ventilatorregelung
B4 nicht verwendet
EV1 Umkehrventil
FL
Differenzdruckwächter
HP Hochdruckwächter
KA3 Phasenfolgerelais
LP
Niederdruckwächter
M1 Kompressor
M2 Umwälzpumpe
M3 Verflüssigerventilator 3
M4 Verflüssigerventilator 4
M10 Verflüssigerventilator 1
M11 Verflüssigerventilator 2
RC1 Kurbelwannenheizung Kompressor
TA
Transformator 230/12V
TR 3 nicht verwendet (Zubehör Druckaufnehmer)
TX1 Thermokontakt Ventilator 1
TX2 Thermokontakt Ventilator 2
KWL 370 (H)
Bauteilausrüstung
KWL 130 KWL 160 KWL 180 KWL 220 KWL 270 KWL 320 KWL 370
KM 1 5,5kW-AC3 5,5kW-AC3 7,5kW-AC3 11kW-AC3 11kW-AC3 15kW-AC3 15kW-AC3
KM 2 4kW-AC3 4kW-AC3 4kW-AC3 4kW-AC3 4kW-AC3 4kW-AC3 4kW-AC3
QM 1 16A-D3 20A-D3 20A-D3 20A-D3 25A-D3 32A-D3 40A-D3
Frostschutzheizung Medium
(Zubehör)
Umkehrventil
(nur KWL...H)
KW-Heizung
(Zubehör)
