Systemaufbau
Bedienung
Das Gerät wird komfortabel über
den vollautomatisch arbeitenden
Regler iChiLL bedient. Sollte aus
örtlichen Gegebenheiten eine
Programmierung über den internen
Regler nur schwierig zu realisieren
sein, kann das Gerät auch über die
Kabel-Fernbedienung (Zubehör)
Wird in der Anzeige der Buch-
stabe „A“ mit einem zweistel-
ligen Zahlencode gezeigt, liegt
eine Störung des Kaltwasser-
Erzeugers vor
(Siehe Kapitel Störungsbeseiti-
gung und Kundendienst).
ACHTUNG
Das Gerät ist für ein 2-Leiter-
System konzipiert.
Das System besitzt 2 Mediumrohre
(Leiter: Vor- und Rücklauf) zum
Kühlen mit kaltem Medium (KWL)
oder zum Heizen mit warmem
Medium (Geräte mit WP-Funktion
KWL...H).
In Kombination mit einer ent-
sprechenden Anlage besteht die
Möglichkeit, die erzeugte Leistung
über den Fußboden, über das Bau-
werk oder über Kühlsegel in die zu
kühlenden Räume einzubringen.
Bei allen Systemvarianten ist ein
Mindestvolumenstrom und ein
Mindestmediumvolumen der Anla-
ge sicherzustellen.

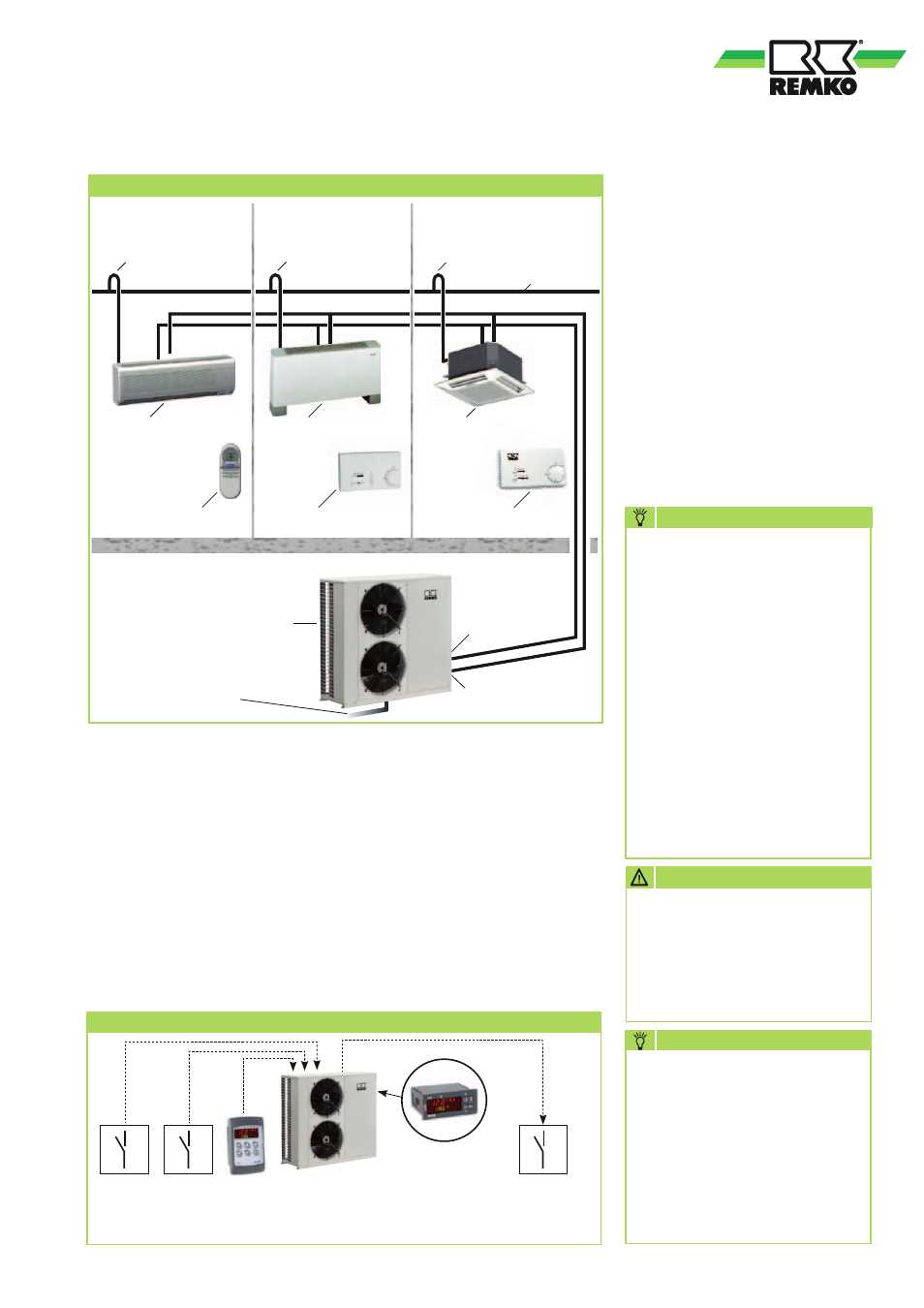

Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Raumtemperatur-Regelung Infrarot-Fernbedienung Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung
Kondensatleitung (nur
Geräte mit WP-Funktion)
Kondensatleitung Kondensatleitung
Kondensat-Sammelleitung
Bedienmöglichkeiten
Sammelstörmeldung
Regler iChiLL
Kabel-
Fernbedienung
Freigabekontakte
On/OFF Kühlen/Heizen
(z.B. GLT)
(Serienausstattung)
(Serienausstattung)
(Zubehör)
(Serienausstattung)
Helfen Sie mit, Energiever-
bräuche im Stand-By-Betrieb
einzusparen! Wird das Gerät,
die Anlage oder die Kompo-
nente nicht verwendet, emp-
fehlen wir eine Unterbrechung
der Spannungsversorgung.
Der Sicherheit dienende Kom-
ponenten unterliegen nicht
unserer Empfehlung!
TIP
Der Austritt von Kältemittel
trägt zum Klimawandel bei.
Kältemittel mit geringerem
Treibhauspotenzial tragen im
Fall eines Austretens weni-
ger zur Erderwärmung bei als
solche mit höherem Treib-
hauspotenzial. Dieses Gerät
enthält Kältemittel mit einem
Treibhauspotenzial von 1975.
Somit hätte ein Austreten von
1 kg dieses Kältemittels 1975
Mal größere Auswirkungen
auf die Erderwärmung als 1 kg
CO2, bezogen auf 100 Jahre.
Keine Arbeiten am Kältekreis-
lauf vornehmen oder das Gerät
zerlegen - stets Fachpersonal
hinzuziehen.
HINWEIS
oder einen externen, potentialfreien
Freigabekontakt (Serie) angesteuert
werden.
Als serienmäßige Ausstattung kann
ein Sammelstörkontakt zur exter-
nen Signalisierung einer Störung
genutzt werden.
