REMKO HTK 100 - Handbuch (Seite 18)

18
REMKO HTK

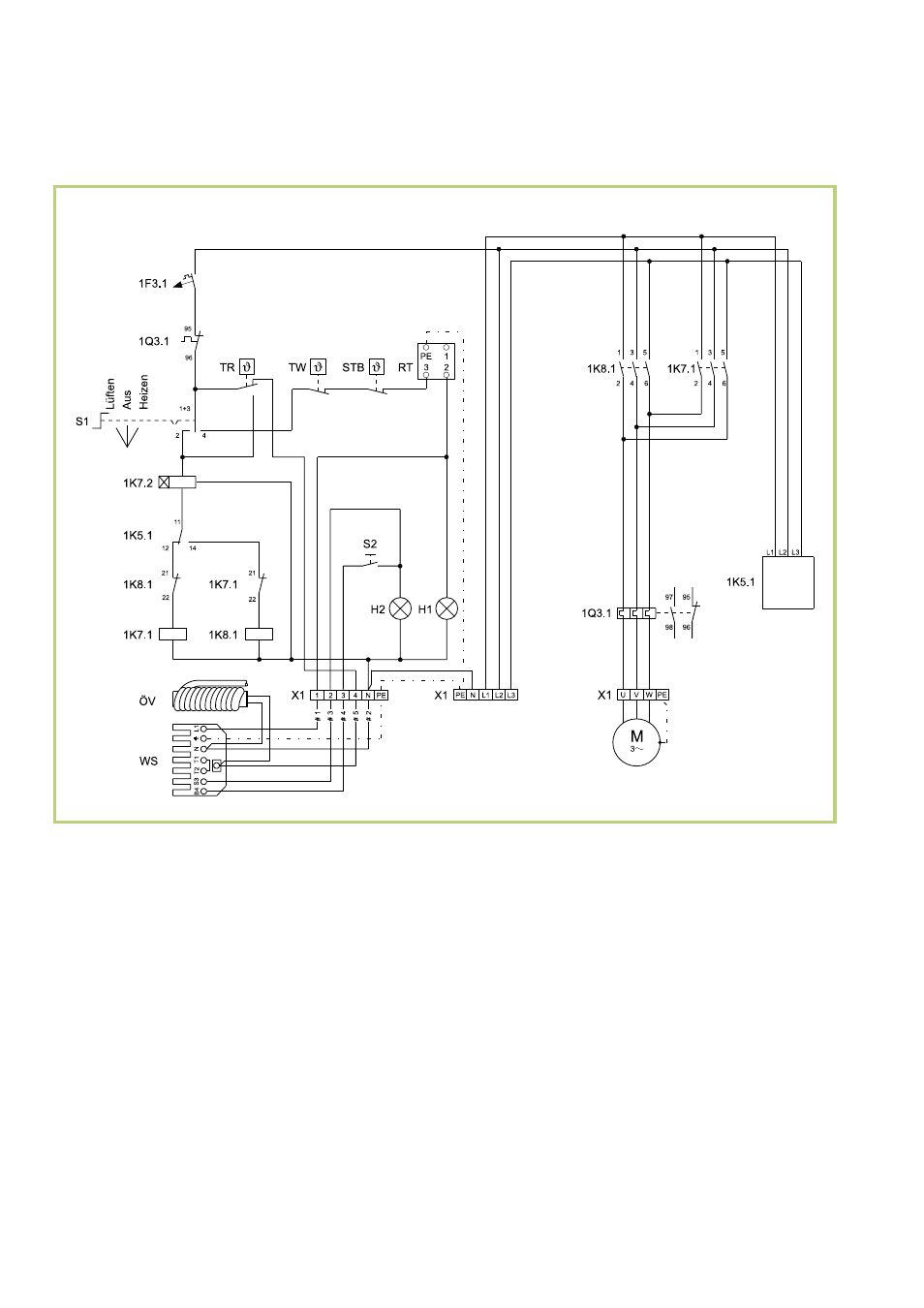

Elektrisches Anschlussschema HTK 100
Legende HTK 100 und HTK 160
S1 = Betriebsschalter
S2 = Entstörtaste (Brenner)
H1 = Betriebsleuchte (grün)
H2 = externe Brennerstörleuchte (rot)
TR = Temperaturregler
TW = Temperaturwächter
STB = Sicherheitstemperaturbegrenzer
X1 = Klemmleiste
M = Ventilatormotor
WS = Brennerstecker, 7-polig
RT = Thermostatsteckdose
ÖV = Multiflex-Ölvorwärmung
Steuerkreis Lastkreis
Legende nur HTK 100
1F3.1 = Steuersicherung
1Q3.1 = Motorschutzrelais
1K5.1 = Phasenfolgerelais
1K7.1 = Netzschütz
1K7.2 = Zeitrelais
1K8.1 = Netzschütz
