20
REMKO HTK
Nach Lösen der 4 Befestigungs-
schrauben wird die Montage-
grundplatte M vom Gehäuse G
abgezogen.
Die wichtigsten Funktionsteile für
die Montage / Wartung sind nach
den jeweiligen Anforderungen nun
sofort frei zugänglich.
Ab der Baugröße SL 44 sind 6 Be-
festigungsschrauben zu demontie-
ren (Markierungspfeile beachten).
Für Wartungarbeiten oder zum
Einbau / Wechsel der Öldüse kann
die Montagegrundplatte M auf 2
Arten am Brennergehäuse G
positioniert werden
(siehe Abbildungen 1 und 2).
Entsprechend den jeweiligen
gerätespezifischen Möglichkeiten
kann die Grundplatte in der ge-
wünschten / möglichen Position an
den speziellen Aufnahmepunkten
positionieren werden.
Inbetriebnahme der Gebläse-Ölbrenner
Montagegrundplatte
Nach erfolgtem Düsenwechsel
und evtl. Nachjustierung der
Lufteinlaufdüse A wird die Monta-
gegrundplatte M wieder in umge-
kehrter Reihenfolge montiert.

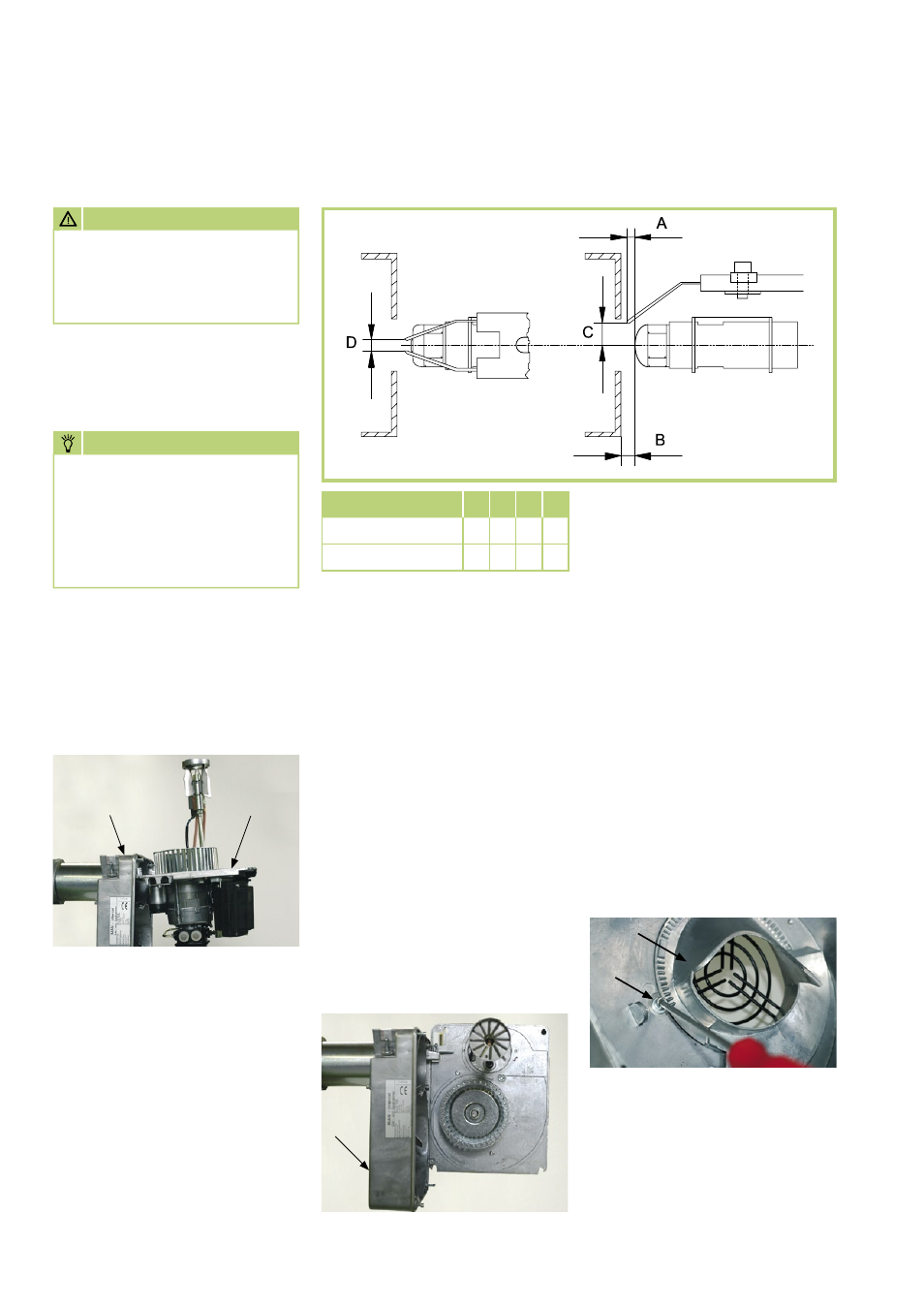

Einstellen von Zündelektrode und Stauscheibe
Alle Maßangaben sind ca. Werte in
mm. Die optimale Einstellung muss
den gerätespezifischen u. baulichen
Gegebenheiten angepasst werden.
A
B
M
G
Abb.: 2
M G
Abb.: 1
Baugröße / Maße A B C D
HTK 100
5 5 7 3
HTK 160 7 8 5 3
Erforderliche Düsengrößen
Die Wahl der erforderlichen Öl-
düse ist abhängig vom Pumpen-
druck und der Geräteleistung.
Es darf nur eine für die jeweilige
Brennkammergeometrie geeig-
nete und freigegebene Düse mit
entsprechendem Sprühwinkel und
Kegelcharakteristik verwendet
werden.
Die erforderliche Düsengröße ist
den Technischen Daten zu entneh-
men.
Lufteinlaufdüse
Durch die verstellbare Lufteinlauf-
düse A kann je nach Brennkammer
widerstand und Schornsteinzug
die erforderliche Gebläsepressung
eingestellt werden, ohne den Aus-
gangsquerschnitt zu verändern.
1. Die Inbusschraube B lösen.
2. Die Lufteinlaufdüse A auf die
gewünschte Position (Pfeile
beachten!) drehen.
„min” = kleinere Gebläsepressung
„max” = größere Gebläsepressung
Vorbereitende Maßnahmen
ACHTUNG
Die Inbetriebnahme des
Gebläse-Ölbrenners darf nur
von ausgebildetem Fachperso-
nal durchgeführt werden
.
HINWEIS
Da die Luftklappe bis Baugr.
44 unter Federdruck steht, ist
diese vorher mittels der Stell-
schraube 3 zu schließen
(Stellschraube bis ca. Skalen-
wert 1 drehen).
