11
Außerbetriebnahme
1. Betriebsschalter in
Stellung „0” (Aus)
schalten.
2. Brennstoffversorgung
absperren.
3. Bei längeren Still-
standszeiten das
Gerät vom Stromnetz
trennen.
Der Zuluftventilator läuft zur
Abkühlung der Brennkammer und
des Wärmetauschers weiter und
schaltet erst nach entsprechender
Abkühlung ab.
Der Ventilator kann bis zum end-
gültigen Abschalten mehrmals
anlaufen.

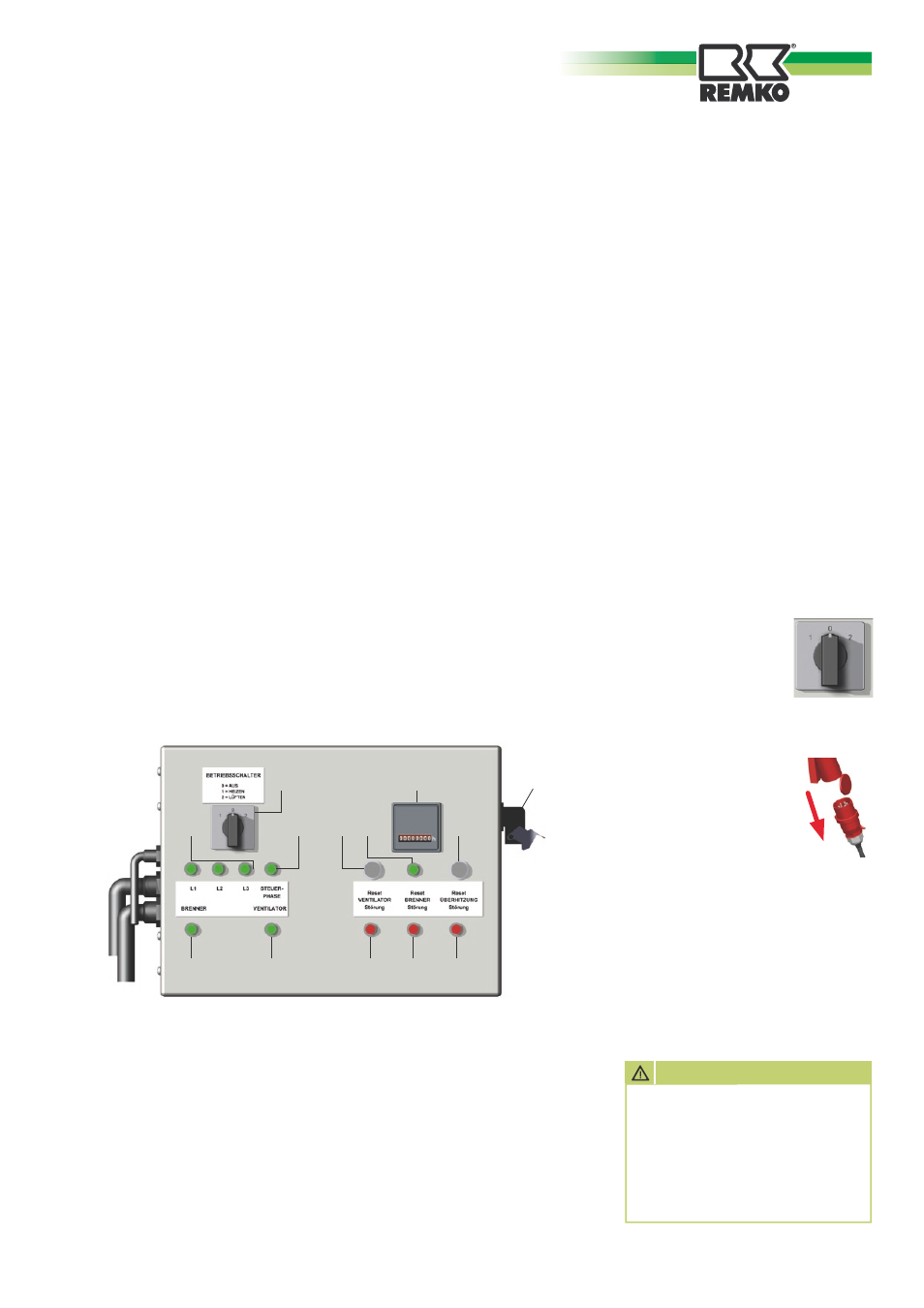

Bedienungstableau am Schaltschrank
Lüften
In dieser Betriebsart läuft der Zu-
luftventilator im Dauerbetrieb.
Die Geräte können zur Luftum-
wälzung oder Lüftungszwecken
genutzt werden.
1. Den Betriebsschalter am Schalt-
schrank in Stellung „2“
(Lüften) schalten.
Eine thermostatische Regelung
sowie ein Heizbetrieb sind in dieser
Betriebsart nicht möglich.
Betriebsablauf
Das Gerät arbeitet vollautomatisch
entsprechend der vorgewählten
Raumtemperatur.
Bei erhöhten Ansaugtemperaturen
oder Widerstand am Geräteausblas
kann der Brenner während des
Heizbetriebes durch den Tempera-
turwächter (TW) kurzzeitig abge-
schaltet werden.
Nach Absinken der Temperatur
erfolgt automatisch ein erneuter
Brennerstart. Zu häufige Brenner-
starts während des Gerätebetriebes
sollten vermieden werden.
Bei zu hohem Temperaturanstieg
am Ausblas wird der Heizbetrieb
durch den STB dauerhaft unterbro-
chen!
8. Alle Absperreinrichtungen der
Brennstoffversorgung öffnen.
9. Den Betriebsschalter am
Schaltschrank in Stellung „1“
(Heizen) schalten.
10. Bei Wärmebedarf wird der
Gebläse-Ölbrenner sofort
einschaltet, der Zuluftventilator
wird jedoch erst bei erreichen
der Brennkammersolltempera-
tur zugeschaltet.
11. Die hintere Verschlusstür
schließen.
12. Um das Gerät vor unbefugter
Bedienung zu schützen, sollte
die Verschlußtür immer durch
abschließen gesichert werden.
AcHTunG
Den Netzanschluss niemals
vor Beendigung der gesamten
Nachkühlphase unterbrechen.
Für Beschädigungen der Geräte
durch Überhitzung besteht
kein Gewährleistungsanspruch.
1 = Betriebswahlschalter
2 = Betriebsstundenzähler
3 = Kontrollleuchten -Netzphase-
4 = Kontrollleuchte -GRÜN-
„Steuerphase“
5 = Reset „Ventilatorstörung“
6 = Reset „Brennerstörung“
7 = Reset „Überhitzung“ (STB)
8 = Kontrollleuchte -GRÜN-
„Betrieb Brenner“
9 = Kontrollleuchte -GRÜN-
„Betrieb Ventilator“
10 = Kontrollleuchte -ROT-
„Ventilatorstörung“
11 = Kontrollleuchte -ROT-
„Brennerstörung“
12 = Kontrollleuchte -ROT-
„Überhitzung“ (STB)
13 = Thermostatsteckdose
13
8 9 10 11 12
4 5 3 6
1 2
7
