Regeleinrichtungen
Die Temperaturfühler der Regelge-
räte verfügen über eine Eigenüber-
wachung.
Die Fühler sind kältesicher
bis -20 °C.
Bei Temperaturen unterhalb -20 °C
wird der Stromfluss der Regelge-
räte unterbrochen, bei Temperatu-
ranstieg ab -20 °C wird der Strom-
fluss wieder freigegeben.
Bei evtl. Beschädigung des Fühlers
oder Kapillarrohres, sowie bei Er-
reichen einer Übertemperatur von
ca. 220 °C wird das Füllmedium
entleert und die Sicherheitseinrich-
tung löst dauerhaft aus.
Ein Reset ist nicht mehr möglich.
Das Regelgerät ist nicht mehr
funktionsfähig und muss ausge-
tauscht werden.
Beim Austausch von Sicher-
heitseinrichtungen dürfen nur
„REMKO–Original-Ersatzteile“
verwendet werden.
■ Unbedingt auf eine sorgfältige
Montage achten
■ Die Kapillarrohre des Dreifach-
Kombinationsregler dürfen
nicht in unmittelbarer Nähe der
Lötstellen gebogen oder scharf-
kantig geknickt werden
■ Die Fühler dürfen nur an den
werksseitig vorgesehenen Be-
festigungspunkten angebracht
werden
■ Die Fühler müssen zur siche-
ren Funktion stets staub- und
schmutzfrei sein
❄
AcHTunG
Vor der Entriegelung des STB
zur Wiederinbetriebnahme
sind unbedingt die möglichen
Ursachen für das Auslösen des
STB zu lokalisieren.
Sicherheitseinrichtungen
Die Geräte verfügen über folgende
Kontroll–/ bzw. Sicherheitseinrich-
tungen:
Temperaturregler (TR)
Der Temperaturregler steuert das
Ein- und Ausschalten des Umluft-
ventilators.
Sollwert ca. 35 – 40 °C.
Temperaturwächter (TW)
Der Temperaturwächter be-
grenzt im Heizbetrieb über
den Brenner die Geräte- bzw.
Ausblastemperatur.
Sollwert ca. 80 – 85 °C.
Sicherheits-
temperaturbegrenzer (STB)
Der STB unterbricht die Heizfunk-
tion bei extremer Überhitzung
oder einem Ausfall bzw. Defekt
des TW.
Die rote Störleuchte „Überhit-
zung” am Schaltschrank leuchtet
auf.
Die Entriegelung des STB erfolgt
über die Reset-Taste „Überhit-
zung“ am Schaltschrank und ist
erst nach Abkühlung des Gerätes
möglich.
Der Ventilatormotor wird durch
ein thermisches Überstromrelais
überwacht. Bei Überlastung des
Motors wird der Betrieb durch
das Relais unterbrochen und die
rote Störleuchte „Ventilator” am
Schaltschrank leuchtet auf.
Die Entriegelung erfolgt über
die Reset-Taste „Ventilator“ am
Schaltschrank.
Alle elektrischen Bauteile werden
zusätzlich durch Sicherungsauto-
maten geschützt.
Die Entriegelung kann erst nach
Öffnen des Schaltschranks erfol-
gen.
AcHTunG
Sicherheitseinrichtungen
dürfen weder überbrückt noch
blockiert werden.

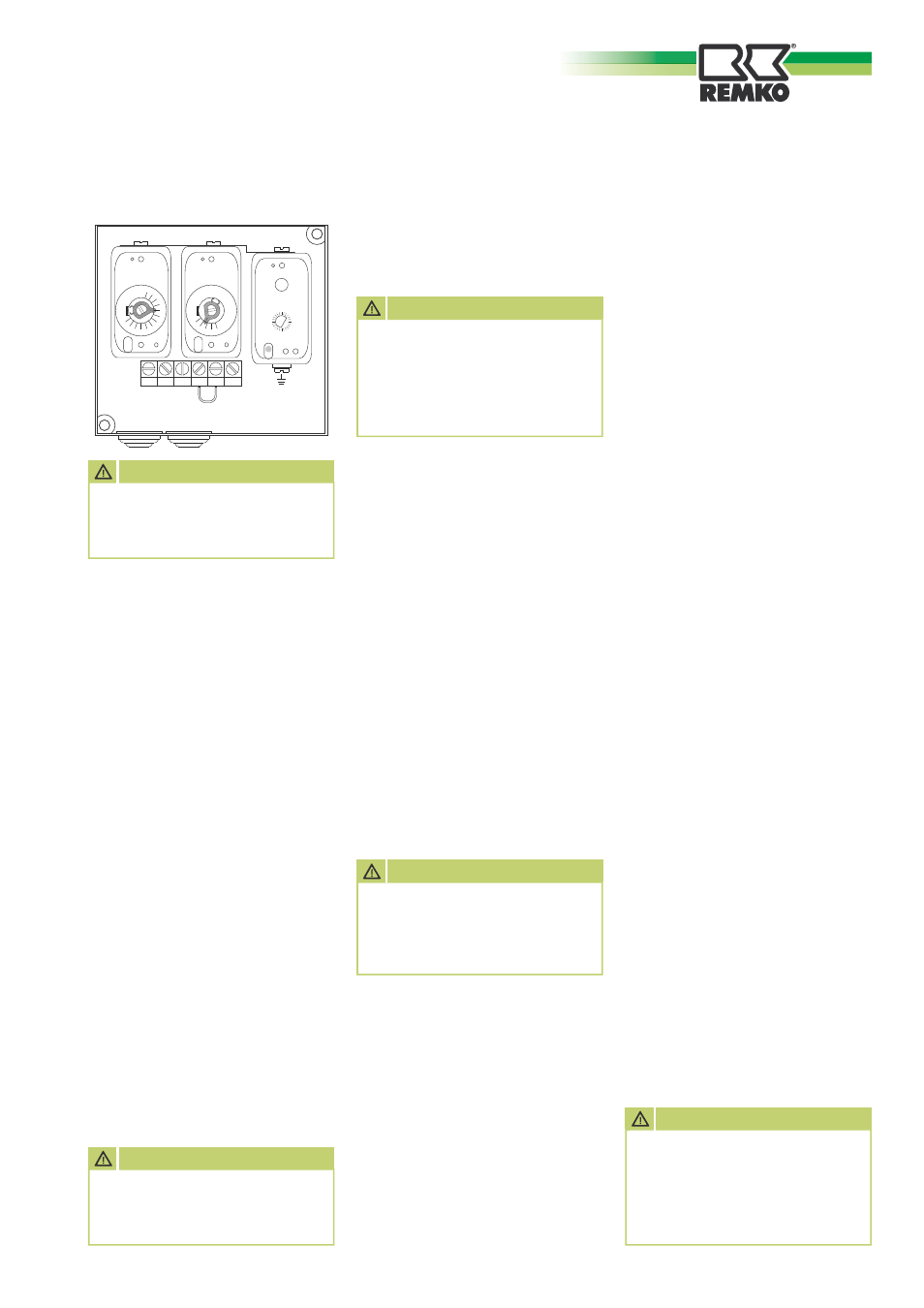

Dreifach-Kombinationsregler
STB
1 2 3 4 5 6
20
80
80
90
70 70 60
50
40
30 °C °C
TR TW
Abb. ohne Gehäusedeckel
WLE Brennerautomat
Durch die optische Flammenüber-
wachung wird bei Unregelmäßig-
keiten in der Verbrennung, Erlö-
schen der Flamme, Brennstoff-
mangel u.s.w. das Gerät durch
den Brennerautomaten dauerhaft
ab geschaltet.
Eine manuelle Entriegelung ist
erforderlich.
Der Dreifach-Kombinations-
regler befindet sich innerhalb
des Schaltschrank.
HInWEIS
Vor dem Öffnen des Schalt-
schrank ist das Gerät un-
bedingt vom Stromnetz zu
trennen.
HInWEIS
AcHTunG
Nach Arbeiten an den Sicher-
heitseinrichtungen sind diese
umbedingt auf ihre ordnungs-
gemäße Funktion hin zu
überprüfen.
