REMKO HTL 180
Baugröße / Maße B C D
HTL 180 9 5 3
Nach Lösen der 6 Befestigungs-
schrauben wird die Montage-
grundplatte [M] vom Gehäuse [G]
abgezogen.
Die wichtigsten Funktionsteile für
die Montage / Wartung sind nach
den jeweiligen Anforderungen nun
sofort frei zugänglich.
Erforderliche Düsengrößen
Die Wahl der erforderlichen Öl-
düse ist abhängig vom Pumpen-
druck und der Geräteleistung.
Es darf nur eine für die jeweilige
Brennkammergeometrie geeig-
nete und freigegebene Düse mit
entsprechendem Sprühwinkel und
Kegelcharakteristik verwendet
werden.
Die erforderliche Düsengröße ist
den Technischen Daten zu entneh-
men.
Inbetriebnahme der Gebläse-Ölbrenner
Montagegrundplatte
Nach erfolgtem Düsenwechsel
und evtl. Nachjustierung der Luft-
einlaufdüse [A] wird die Montage-
grundplatte wieder in umgekehrter
Reihenfolge montiert.

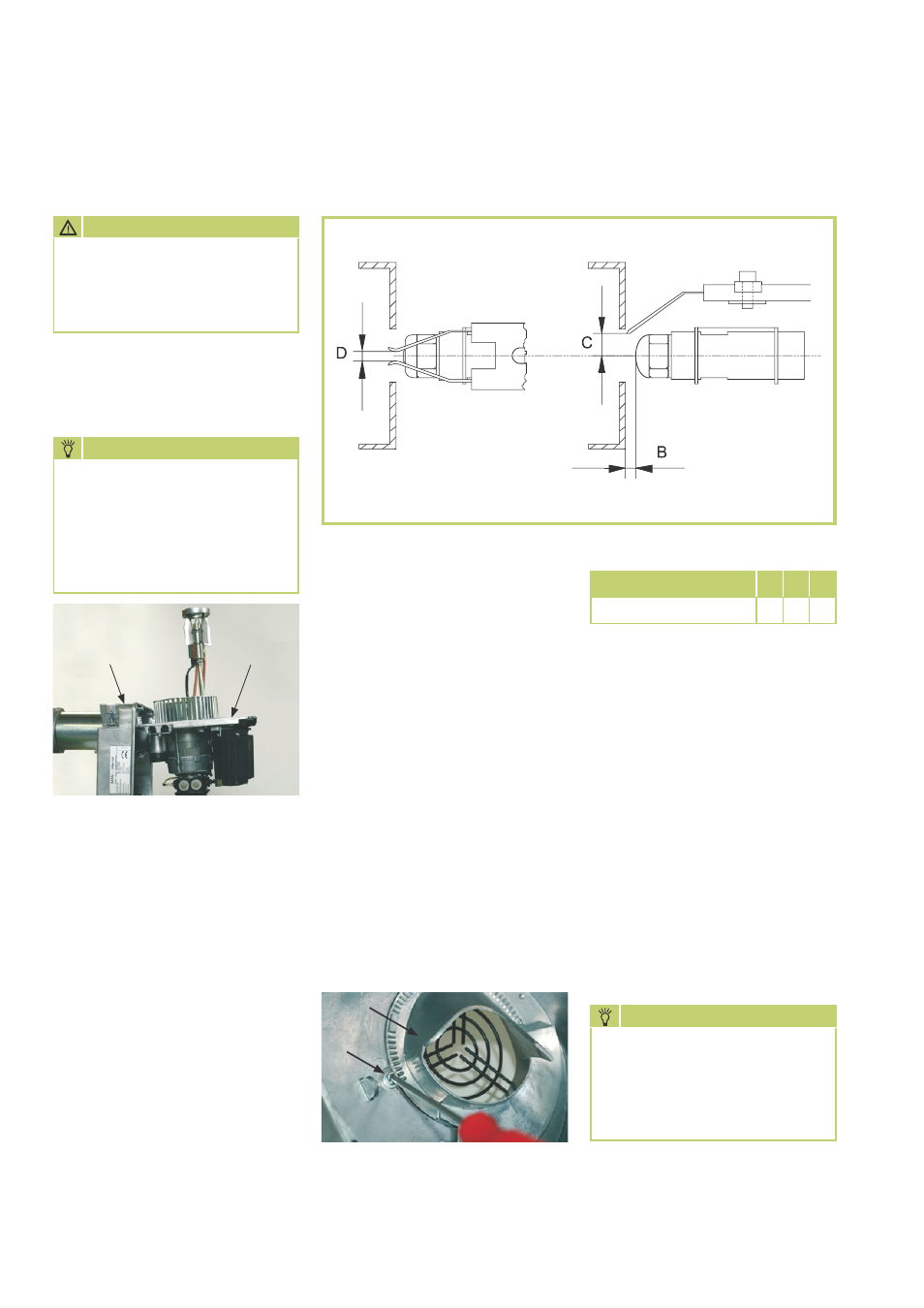

Einstellen von Zündelektrode und Stauscheibe
Alle Maßangaben sind ca. Werte
in mm. Die optimale Einstellung
muss den gerätespezifischen und
baulichen Gegebenheiten ange-
passt werden.
A
B
Lufteinlaufdüse
Durch die verstellbare Lufteinlauf-
düse [A] kann je nach Brenn-
kammerwiderstand und Schorn-
steinzug die erforderliche Geblä-
sepressung eingestellt werden,
ohne den Ausgangsquerschnitt zu
verändern.
1. Die Inbusschraube [B] lösen.
2. Die Lufteinlaufdüse [A] auf die
gewünschte Position (Pfeile
beachten!) drehen.
„min” = kleinere Gebläsepressung
„max” = größere Gebläsepressung
Vorbereitende Maßnahmen
HInWEIS
Die Begrenzung der Abgas-
verluste ist gemäß §11 der
Verordnung über Kleinfeue-
rungsanlagen (1. BImSchV)
einzuhalten.
AcHTunG
Die Inbetriebnahme des
Gebläse-Ölbrenners darf nur
von ausgebildetem Fachperso-
nal durchgeführt werden
.
HInWEIS
Da die Luftklappe bis Baugr.
44 unter Federdruck steht, ist
diese vorher mittels der Stell-
schraube 3 zu schließen
(Stellschraube bis ca. Skalen-
wert 1 drehen).
M G
