REMKO FLG
10

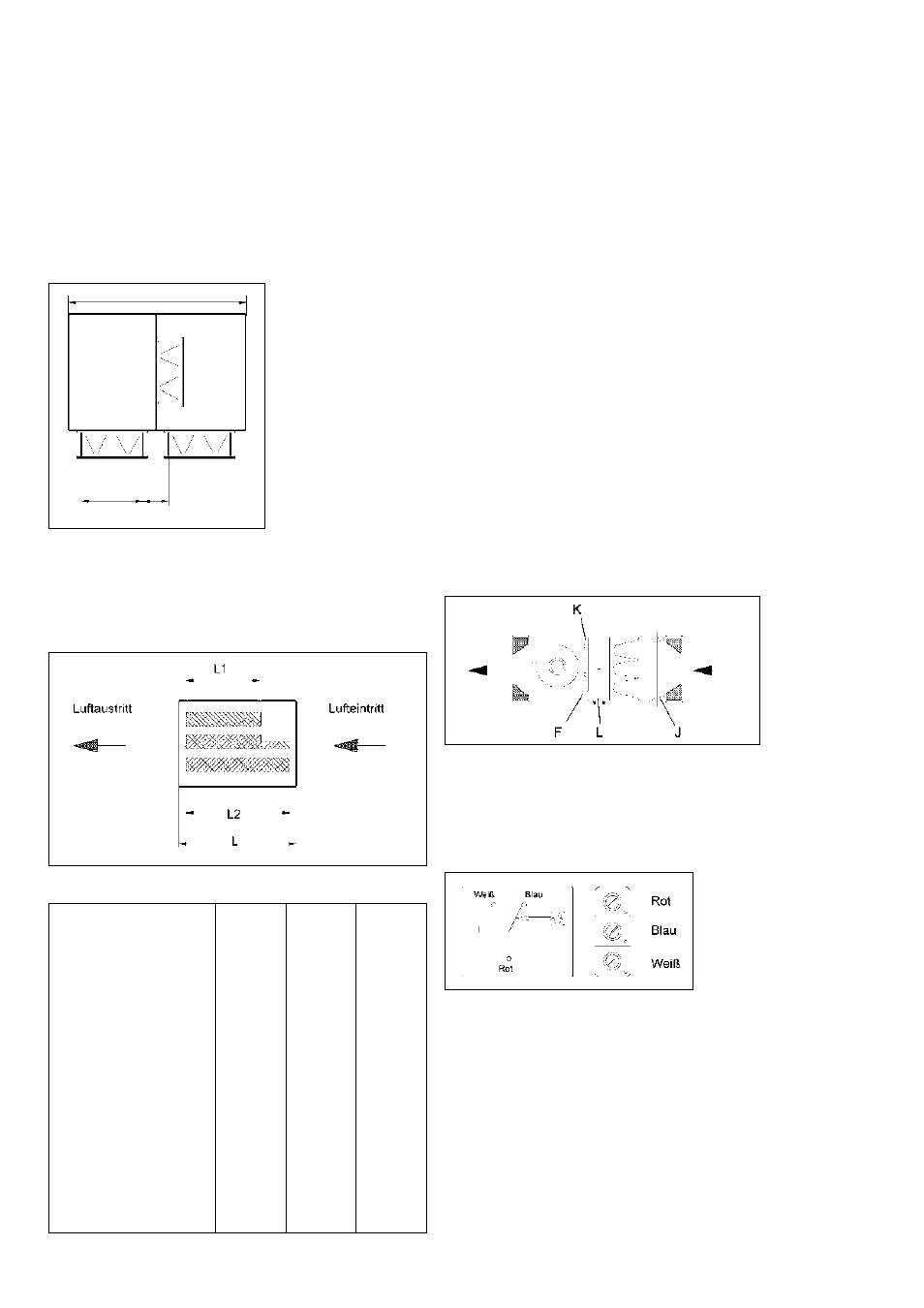

Mischluftkasten
Maße der Kanalanschlüsse am Mischluftkasten in mm:
Geräte-Schalldämpfer
Mit eingebauten Absorptions-Kulissen.
Wird der Schalldämpfer am Ventilatorausblas installiert, ist
ein Schalldämpfer mit Anströmleerraum zu verwenden.
Kurze Kulissen mit Länge L1
Technische Daten:
Geräte-Typ
FLG 20
FLG 40
FLG 60
Länge
mm
585
585
585
Höhe
mm
350
350
350
Breite
mm
640
930
1240
Gewicht
kg
28,5
34
38,5
Kulissenlänge L1 mm
Mit Anströmleerraum
400
400
400
Dämpfung dB (250 Hz)
Mit Anströmleerraum
8
8
8
EDV-Nr.
430310
430410
430610
Kulissenlänge L2 mm
Ohne Anströmleerraum
550
550
550
Dämpfung dB (250 Hz)
Ohne Anströmleerraum
11
11
11
EDV-Nr.
430305
430405
430605
Frostschutzthermostat
Geräte mit PWW-Lufterhitzern müssen im Außen- und Misch-
luftbetrieb grundsätzlich mit einer Frostschutzeinrichtung
ausgerüstet werden.
Hierzu wird ein Frostschutzthermostat auf der Luftaustritt-
seite des Heizregisters installiert. Bei Unterschreitungen der
zulässigen Luftaustrittstemperatur schaltet das Frostschutz-
thermostat das Gerät ab.
Das Frostschutzthermostat ist werkseitig auf 3 °C eingestellt.
Die maximale Umgebungstemperatur beträgt 55 °C.
F = Frostschutzthermostat
J = Jalousieklappe
K = Kapillarfühler vom Frostschutzthermostat
L = Lufterhitzer
Anschlußschema:
Empfohlene Funktion:
1. Der Frostschutzthermostat schaltet den Ventilator aus.
2. Der Stellmotor schließt die Jalousieklappe.
3. Das Heizungsmischventil des Lufterhitzers fährt auf.
420 x 237 165
1170 x 350
Technische Daten:
TÜV-geprüft nach DIN 3440.
Schutzart IP 40.
Plombierte Sollwerteinstellung.
Einbauschema:
☞
Die elektrische Installation der Regelung ist bau-
seits durchzuführen.
Wichtige Hinweise:
Werden Geräte der Baugröße 20 und 40 über ein Steuer-
gerät RTRE oder eine Raumtemperaturregelung betrieben,
ist der Öffner des Thermostaten an die entsprechenden
Klemmen anzuschließen.
Werden Geräte der Baugröße 60 über eine Raumtempera-
turregelung betrieben, ist der Öffner des Thermostaten an
die entsprechenden Klemmen anzuschließen.
