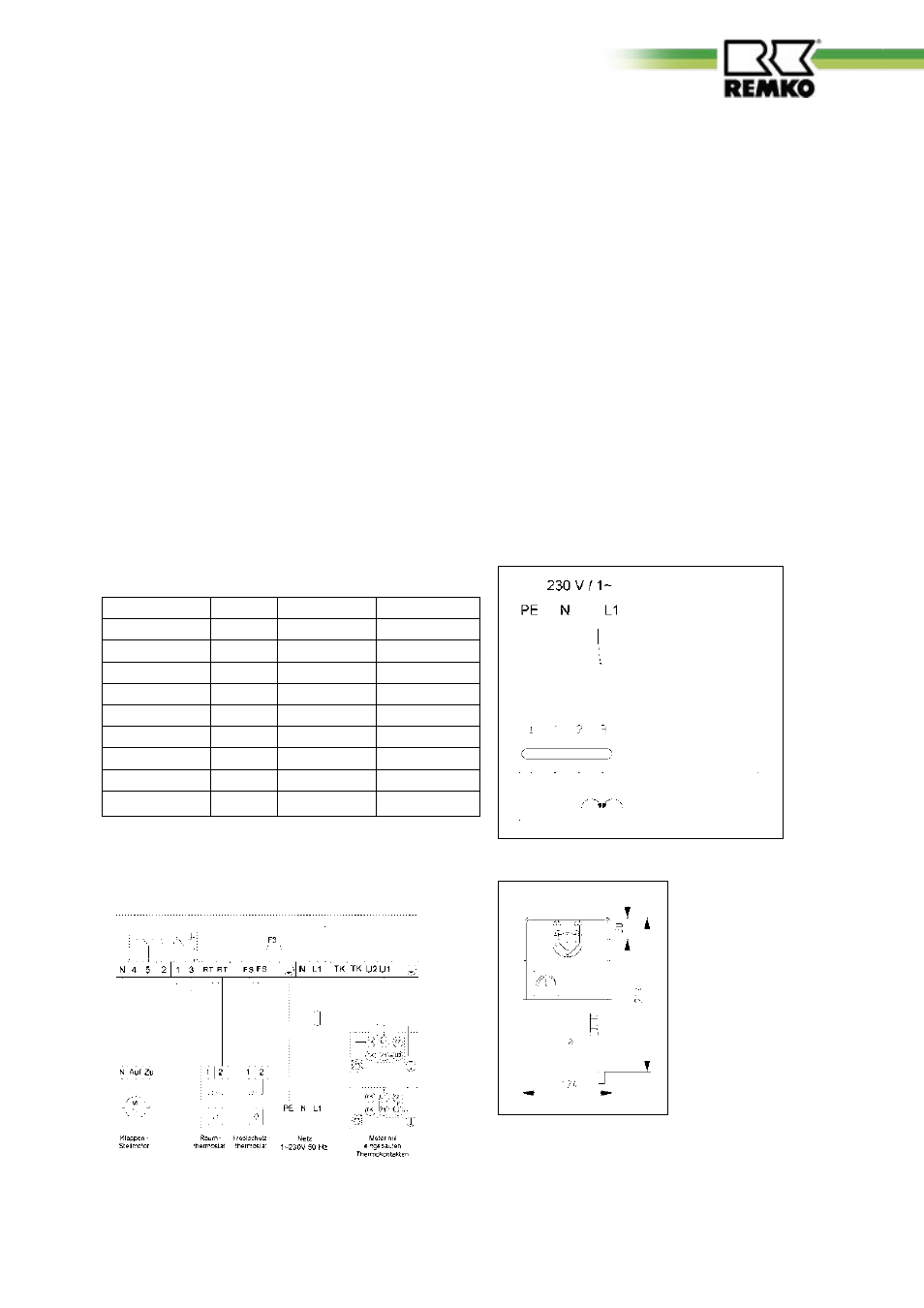

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Geräte-Typ
FLG 20
FLG 40
Steuergerät
RTRE 7
RTRE 9
Spannung
V
230 ~
230 ~
Strom
A
7
9
Schutzart
IP 54
IP 54
Breite
mm
190
262
Höhe
mm
225
309
Tiefe
mm
135
167
Gewicht
kg
6,3
10,8
EDV-Nr.
430370
430470
Motor-Steuergerät für die Baugröße 20 und 40
5-stufiges Steuergerät zur Drehzahlsteuerung für Einphasen-
Wechselstrom mit Betriebsmeldeleuchte.
Motorschutz durch Anschluß von Thermokontakten. Beim
Auslösung der Thermokontakte fällt das geräteinterne
Hauptschütz ab und trennt den Motor vom Netz.
Nach Behebung der Störung und Abkühlung des Antriebes
ist ein Wiedereinschalten über den Stufenschalter möglich.
Das Steuergerät ist mit Anschlußmöglichkeiten für ein Raum-
thermostat und ein Frostschutzthermostat versehen.
Der Ventilator wird durch das Raumthermostat (potentialfrei-
er Kontakt) ein- bzw. ausgeschaltet, bei Ansprechen des
Frostschutzthermostaten schließt der Klappenstellmotor die
Außenluftklappe.
Hat das Frostschutzthermostat ausgelöst, können die Geräte
über den Stufenschalter wieder eingeschaltet weden.
Nach einem Netzausfall laufen die Geräte automatisch an.
Technische Daten:
Eingangsspannung: 230 V/1~ 50 Hz
Ausgangsspannung: 230/170/135/110/65 V/1~
Anschlußschema RTRE:
Wichtiger Hinweis:
Zur Vermeidung von Schäden durch Überhitzung müssen
beim Stillstand des Ventilators sämtliche Regelventile au-
tomatisch schließen.
Stellmotor
Der Stellmotor wird direkt auf der Klappenachse montiert.
Er ist mit einem Universalklemmblock ausgerüstet und wird
mit der mitgelieferten Verdrehsicherung fixiert.
Die Ansteuerung erfolgt über Schützkontakte oder einen
Handschalter.
Der Antrieb ist überlastsicher und benötigt keinen Endschal-
ter. Für die Handbetätigung kann das Getriebe mit einer
selbstrückstellenden Drucktaste ausgerastet werden.
Technische Daten:
Stellmotor GM 220 überlastsicher
Leistung 10 W, 230 Volt, 50 Hz
Schutzart IP 54, Laufzeit ca. 180 Sekunden
Maximale Umgebungstemperatur 55 °C
Anschlußschema:
Abmessungen:
