Aufstellung
Geräteaufstellung
Vor der Aufstellung der Geräte sind grundsätzlich die für das
jeweilige Bundesland geltenden Bestimmungen und Verord-
nungen zu beachten.
Die Geräte sind für die Verwendung von Ansaug- und Aus-
blasseitigem Zubehör geeignet.
Es ist sicherzustellen, daß die Ventilatorleistung (Nenndruck)
entsprechend den jeweiligen luftseitigen Widerständen an-
gepaßt wird. Dazu ist der Nennstrom des Motors zu messen.
Beachten Sie zusätzlich die für die Aufstellung der Geräte
wichtigen Hinweise:
 Montieren Sie die Geräte nur schwingungsfrei an Wänden
oder Decken.
 Montieren Sie die Geräte nur an Decken oder Wänden mit
ausreichender Tragfähigkeit.
 Achten Sie bei der Montage in Zwischendecken auf eine
ausreichend große Revisionsöffnung.
 Planen Sie vor der Montage von Geräten mit Luftkühler
und Tropfenabscheider auf jeden Fall eine seitliche
Zugriffsmöglichkeit ein.
 Schließen Sie den Tropfwasserablauf bauseits an einen
Siphon an.
Die Siphonhöhe ist entsprechend der Druckverhältnisse
im Gerät zu wählen.
 Schließen Sie den Kanalanschluß saug- und druckseitig
immer über elastische Verbindungsstutzen an.
Frostschutz
Um Frostschäden zu vermeiden, muß bei Außenluftbetrieb
eine Frostschutzsicherung vorgesehen werden.
Empfohlene Schaltfunktion:
Der Ventilator wird abgeschaltet, der Stellmotor schließt die
Jalousieklappe und das Heizungsmischventil wird geöffnet.
Eine andere Möglichkeit, den Wärmetauscher vor Schäden
durch Frost zu bewahren, ist der Einsatz eines handels-
üblichen Gefrierschutzmittels mit Korrosionsschutz.
Ausführung nur durch einen Fachbetrieb.
Gerätemontage
Die Lüftungsgeräte können in liegender oder stehender
Einbaulage montiert werden.
Beachten Sie unbedingt die folgenden Hinweise:
 Geräteausführungen mit Luftkühler dürfen nur in
liegender Einbaulage montiert werden.
 Das Kondensat muß in der vorhandenen Tropfwanne
aufgefangen werden.
Um die einzelnen Gerätekomponenten miteinander zu ver-
binden gehen Sie folgendermaßen vor:

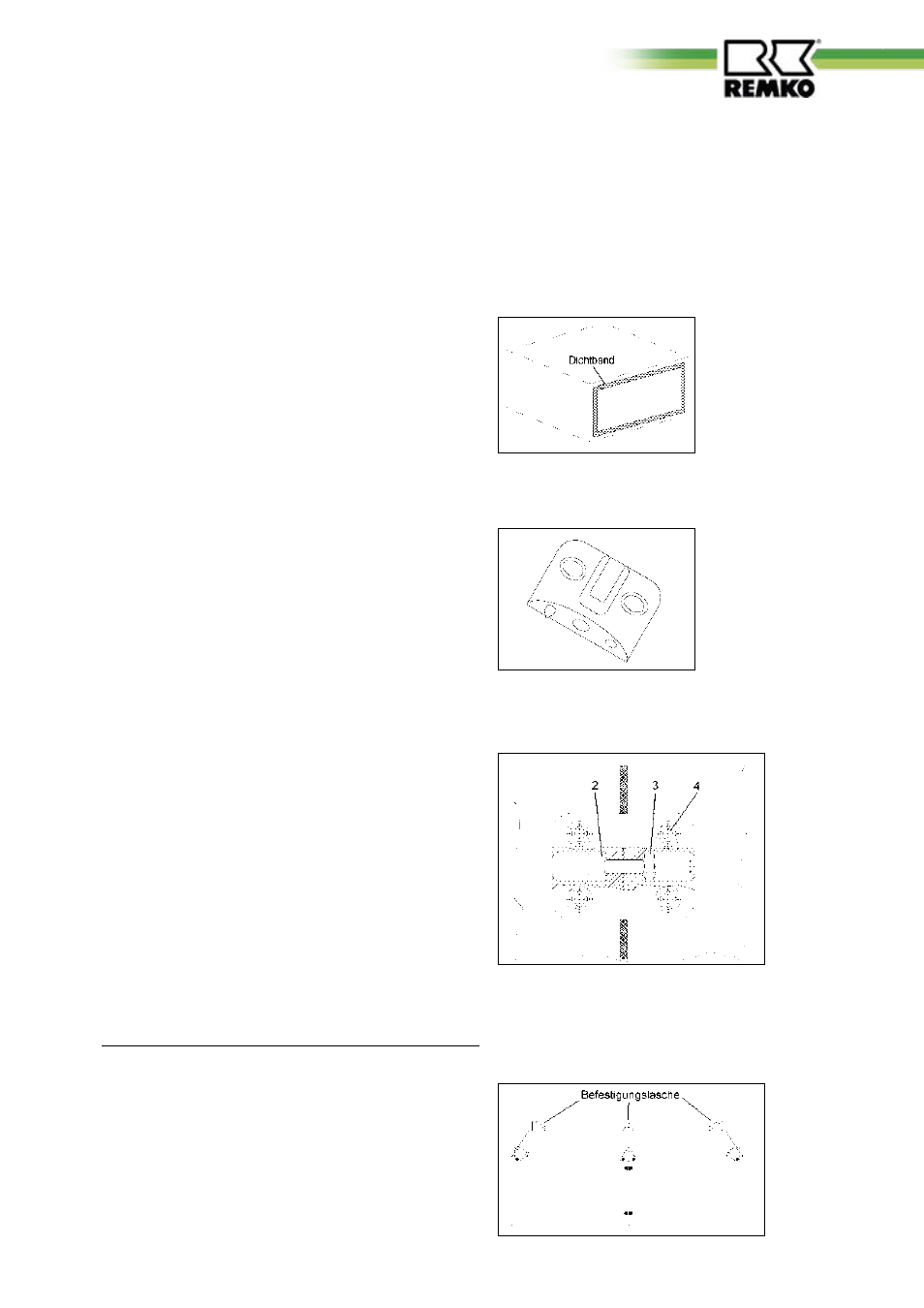

1. Kleben Sie das mitgelieferte Dichtband bündig mit der
Innenkante auf (Abb. 1).
Abb. 1
2. Befestigen Sie die Kunststoffverbinder (Abb. 2) mit den
Blechschrauben 4 in Abb. 3 an den vorgebohrten Stellen
am Gehäuse.
Abb. 2
3. Verbinden Sie die Gehäuseteile durch Verschrauben der
Kunststoffverbinder mittels der Innensechskant-Schrau-
ben
2 und Muttern 3 gemäß Abb. 3.
Abb. 3
4. Schrauben Sie die Befestigungslaschen (Abb. 4) an das
Gehäuse.
Die Befestigungslaschen dienen nicht als Verbinder
zwischen 2 Geräteteilen, sondern zur Befestigung der
Geräte an der Decke.
Abb. 4
