Konfiguration M200 Mk2
15
Beispiel
In der Abbildung A könnte man an die
M219-Verstärker 31-34 jeweils ein M200
anschließen. Die M219-Verstärker 35 und
38 dürfen dagegen nicht mit einem M203-
Interface verbunden werden.

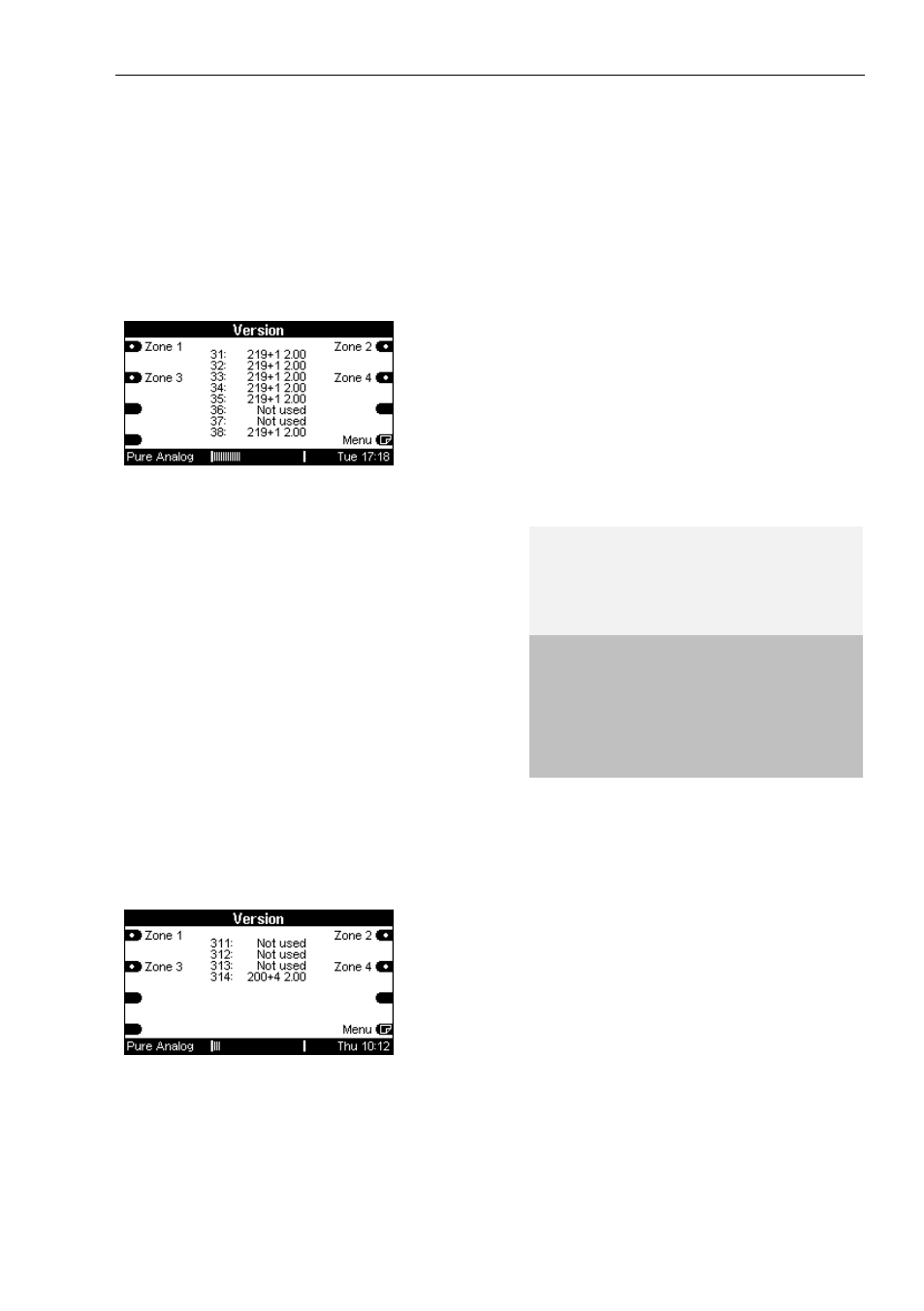

Abb. A) Versionliste Multiroom/ Zone 3
Die Abbildung unten zeigt die Multiroom-
Versionsliste der Zone 3 für die M200
Interfaces. Man erreicht dieses Menü
durch wiederholtes Drücken des Softkeys
Zone im Untermenü (M51, M230 etc.) von:
Setup  Multiroom  Version  Zone x
In diesem Fall wurde dem Neben-
raumverstärker mit der Adresse 4 ein
M200-Interface durch die Slot-adresse
314 zugeteilt. Die Verstärker 1-3 besitzen
kein M200.
Abb. B) Versionliste Multiroom/ Zone 3
Setup #4 – RS232 Modus
Funktion : RS232-Schnittstelle
Anzeige : Serial Port Mode
Anschluss : RS232 – Seite 7
M219: Ja 
Die seriellen Schnittstelle (Serial Port)
kann unterschiedlich konfiguriert
werden. Über die zwei Softkeys Port
Mode ± kann eine der unten aufge-
führten Konfigurationen eingestellt
werden:
• RS-232 Link
• HDMI CLUX 41AT
• Gefen HDMI Switcher 4x2, 4x1
• Gefen HDMI Switcher 6x2
• Panasonic 1 ( > 50“)
• P‘sonic 42/50In 1
• P‘sonic Viera 2
• P’sonic Pro 1
1 Alle Panasonic Professional
Monitore mit SubD9-Schnittstelle
2
Panasonic Viera-Modelle mit Steuer-
buchse (3,5mm Stereo-Klinke)
Wichtiger Hinweis: Reset
Führen Sie vor jeder Neukonfiguration,
also bei der Erstinbetriebnahme sowie
beim Wechsel zu einem anderen Port-
Mode immer ein Komplett-Reset durch.
Dabei wird auf der Setup-Seite #5 der
Disable-Softkey solange gedrückt ge-
halten, bis man automatisch auf die
Seite #1 geführt wird.
