Montage – Revox M200 RS232 Schnittstelle, Ausführung Panasonic Benutzerhandbuch
Seite 7
Konfiguration
M200 Mk2
5
Montage
Für die Montage des Domotic-
Interface
M200
können Holz-
schrauben verwendet werden. Neben
den vier äußeren Befestigungslöchern
stehen für eine variable Montage zwei
seitlichen Langlöcher zur Verfügung.
Anschlüsse
Die detaillierte Beschreibung der
verschiedenen Anschlussoptionen des
M200-Interfaces finden Sie auf den
nachfolgenden Seiten.
Weitere Re:connect Produkte: M201, M202, etc.

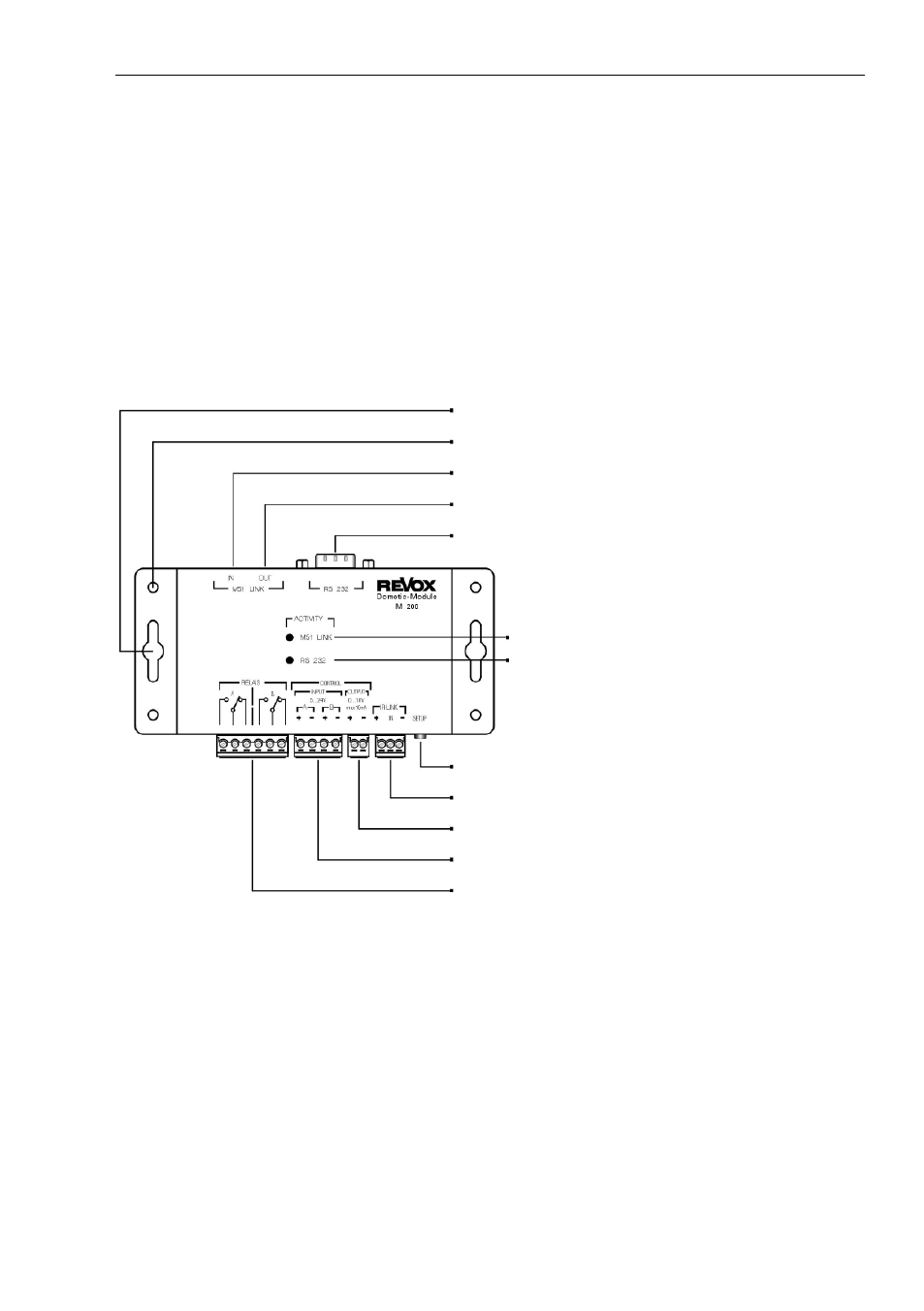

Aktivitätsanzeige M-Link-Verbindung
Aktivitätsanzeige serielle Schnittstelle
Serielle Schnittstelle RS232
Re:system (M51, M10) bzw. Re:connect
Montageloch ∅ 4,2 mm
Langloch ∅ 4 x 20 mm / ∅ 15 mm
Triggereingang A + B (IN 5-24V =)
Wechselrelais A + B (max. 42 Volt)
Variabler Spannungsausgang (OUT 0-10V =)
IR-Eingang (M204, M218)
Setup-Taste
