Revox M200 RS232 Schnittstelle, Ausführung Panasonic Benutzerhandbuch
Seite 23
Konfiguration
M200 Mk2
21
CLUX HDMI Switcher 41AT
Gefen HDMI Switcher 4x2, 6x2
Die HDMI-Eingänge des HDMI-
Switchers werden in Abhängigkeit der
Audio-Quelle aktiviert. Erfolgt keine
Zuordnung, bleibt der zuletzt gewählte
HDMI-Eingang aktiv. Die Einstellung
erfolgt im M203-Setup auf Seite #5.
Produkteigenschaften:
- 4 HDMI-Eingänge (4x1,4x2)
- 6 HDMI-Eingänge (6x2)
Für die Übertragung benötigt man ein
gekreuztes, serielles SubD-Kabel,
auch Null-Modem-Kabel genannt. Typ:
Stecker-Stecker

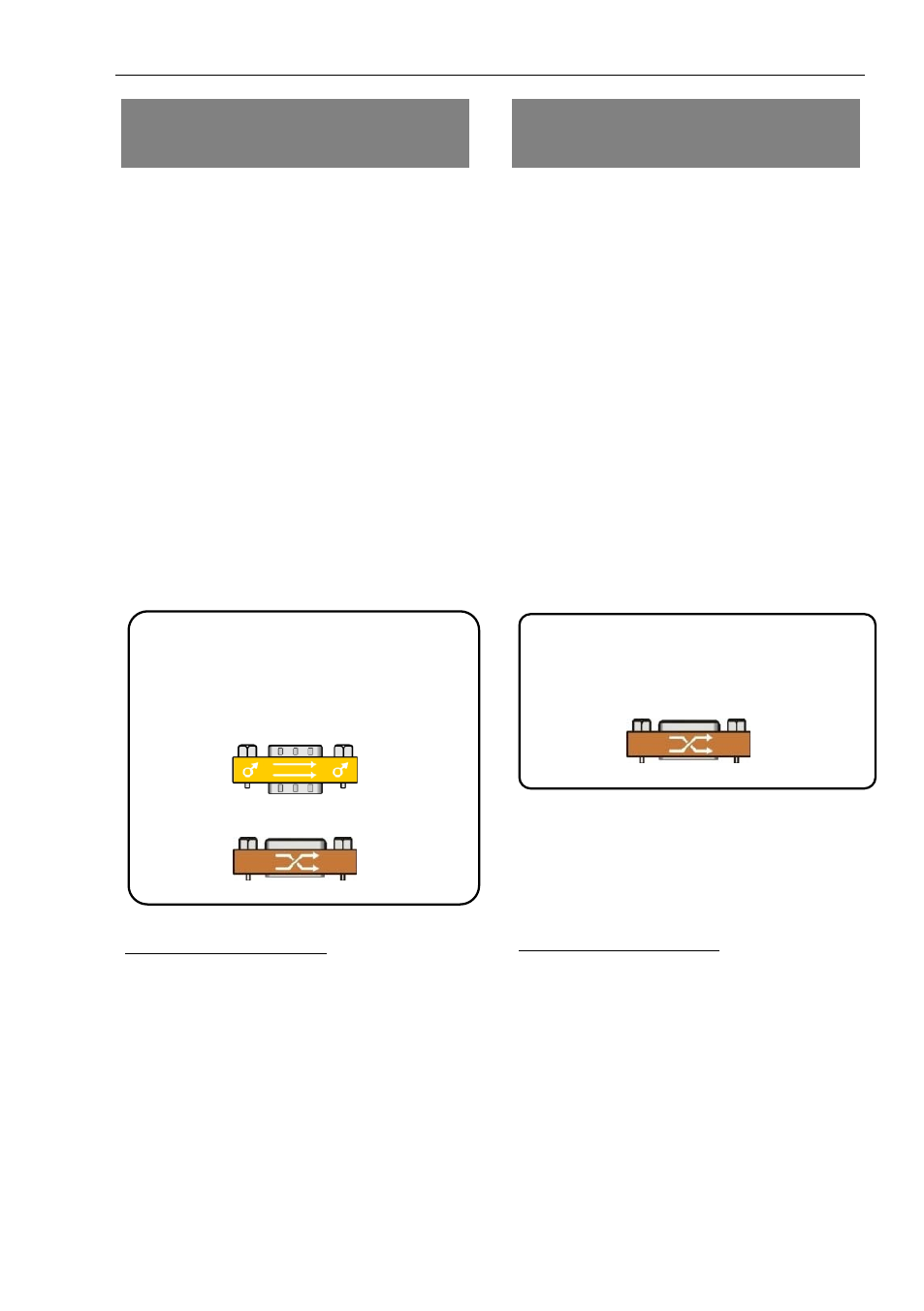

Verwenden Sie für das mitge-
lieferte Revox-Kabel deshalb den
beiliegenden Kreuz- sowie Gender-
Adapter.
+
9-Pol
⇒
9-Pol
Pin 2
⇒
Pin 3
Pin 3
⇒
Pin 2
Pin 5
⇒
Pin 5
Max. Kabellänge RS232: 10 m
Der Vertrieb der CYPRESS- (CLUX) und
Gefen-Produkte erfolgt über den freien
Handel.
Panasonic Monitore
„P’sonic Pro“
Die Einstellung
„P’sonic Pro“
ist für alle
professionellen Panels, welche über
feste Videoeingänge verfügen.
Folgende Eingänge stehen zur Auswahl:
•
Component
•
HDMI 1
•
HDMI 2
•
DVI-D
•
PC
•
Video
Als Steuerleitung zwischen M203 und
Monitor verwendet man ein gekreuztes
Seriellkabel, auch Null-Modem-Kabel
genannt.
Typ:
Stecker-Buchse
Verwenden Sie für das mitge-
lieferte Revox-Kabel (1:1) deshalb
den beiliegenden Kreuzadapter.
Eine Freischaltung der seriellen Schnitt-
stelle für Steuerzwecke ist nicht
erforderlich.
9-Pol
⇒
9-Pol
Pin 5
⇒
Pin 5
Pin 2
⇒
Pin 3
Pin 3
⇒
Pin 2
Max. Kabellänge RS232: 10 m
