Konfiguration M200 Mk2
23
Panasonic Viera TV-Geräte
„P’sonic Viera“
Die Viera-Modelle von Panasonic
benötigen als Steuerleitung zwischen
M200 und TV-Gerät ein spezielles Kabel,
welches von Revox angefertigt wurde
und der Schnittstelle beiliegt. Ein
weiterer Adapter ist nicht erforderlich.
Eine Freischaltung der seriellen
Schnittstelle für Steuerzwecke ist
nicht erforderlich.
Max. Kabellänge RS232: 10 m
Viera-Modelle mit Steuerschnittstelle
(Service Port):
Stand : Juni 2014
HDMI 1-Eingang nicht verwenden
Der HDMI 1-Eingang darf bei den
Viera-Modellen nicht benutzt werden,
da es durch die automatische Ein-
gangserkennung auf diesem Eingang
ansonsten zu massive Störungen und
Blockaden bei der Steuerung kom-
men kann. Alle anderen HDMI-
Eingänge können Verwendung finden.

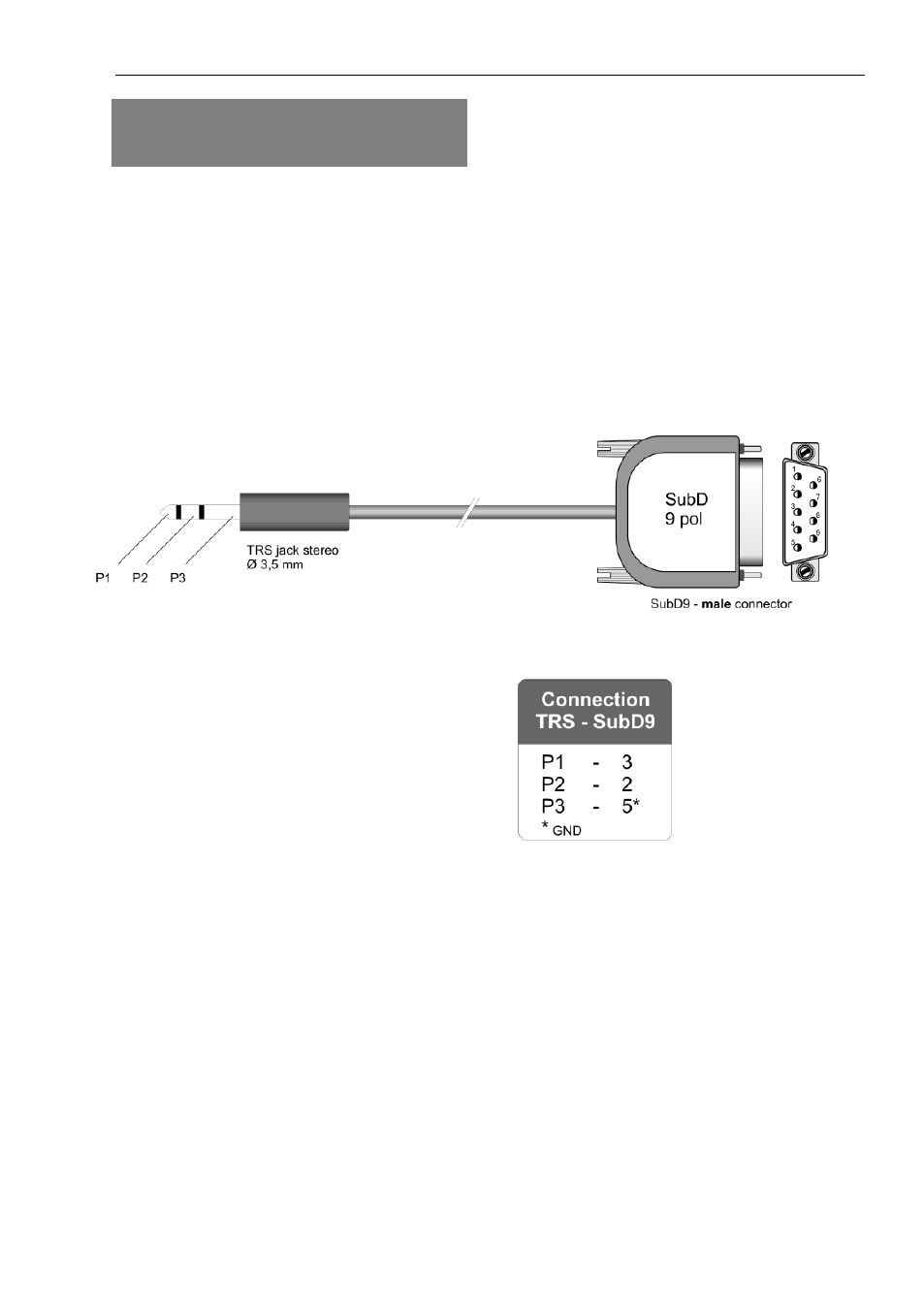

Pinbelegung
*Folgende M203-Eingangsoptionen sind
am Panasonic-TV nicht vorhanden:
- Video 3
- PC
- Fotoviewer
- S-Video 1
- S-Video 2
- Component 2
TX-P**VT20B
TX-P**VT20E
TX-P**VT20L
TX-PR**VT20
TX-P**V20B
TX-P**V20E
TX-P**V20L
TX-PR**V20 TX-P42VT30J
TX-P50VT30J
TX-P55VT30J
TX-P60VT30J
TX-P50VT50J
TX-P55VT50J
TX-P65VT50J
TX-65AXW804*
TX-58AXW804*
TX-50AXW804*
