Zusammenbau des Diesel Super Star X-Treme
Das Modell Diesel Super Star X-Treme ist standardmäßig mit einem Überrollschutzbügel (Roll Over Protection) und
Sicherheitsgurten ausgestattet. Der ROP-Schutzbügel muss installiert werden, bevor die Maschine in Betrieb genomme
wird.
Nach der Montage der Räder ist die Maschine einsatzbereit.
1. Sicherheitsgurt lösen, um bequemes Arbeiten zu ermöglichen.
2. Die vier Schrauben entfernen, mit denen rechte und linke Gurthalterung befestigt sind.
3. Die anderen vier Schrauben aus der Befestigungsplatte entfernen.
4. Montageplatte an den ROP-Enden mit quadratischer Montageplatte am Sitz ausrichten. Die Biegung des ROP-
Bügels muss zur Vorderseite der Maschine zeigen.
5. Vier Schrauben in die äußeren Montageplattenbohrungen einsetzen und festziehen.
6. Gurthalterungen über den inneren Montagebohrungen positionieren und mit den restlichen vier Schrauben
befestigen.
7. Sicherheitsgurte sind bereits an den Gurthalterungen angebracht.
8. Alle Befestigungselemente festziehen.
ROP-Schutzbügel wurde gemäß OSHA 1928.52 und Sicherheitsgurte wurden gemäß OSHA 1928.51 zertifiziert.

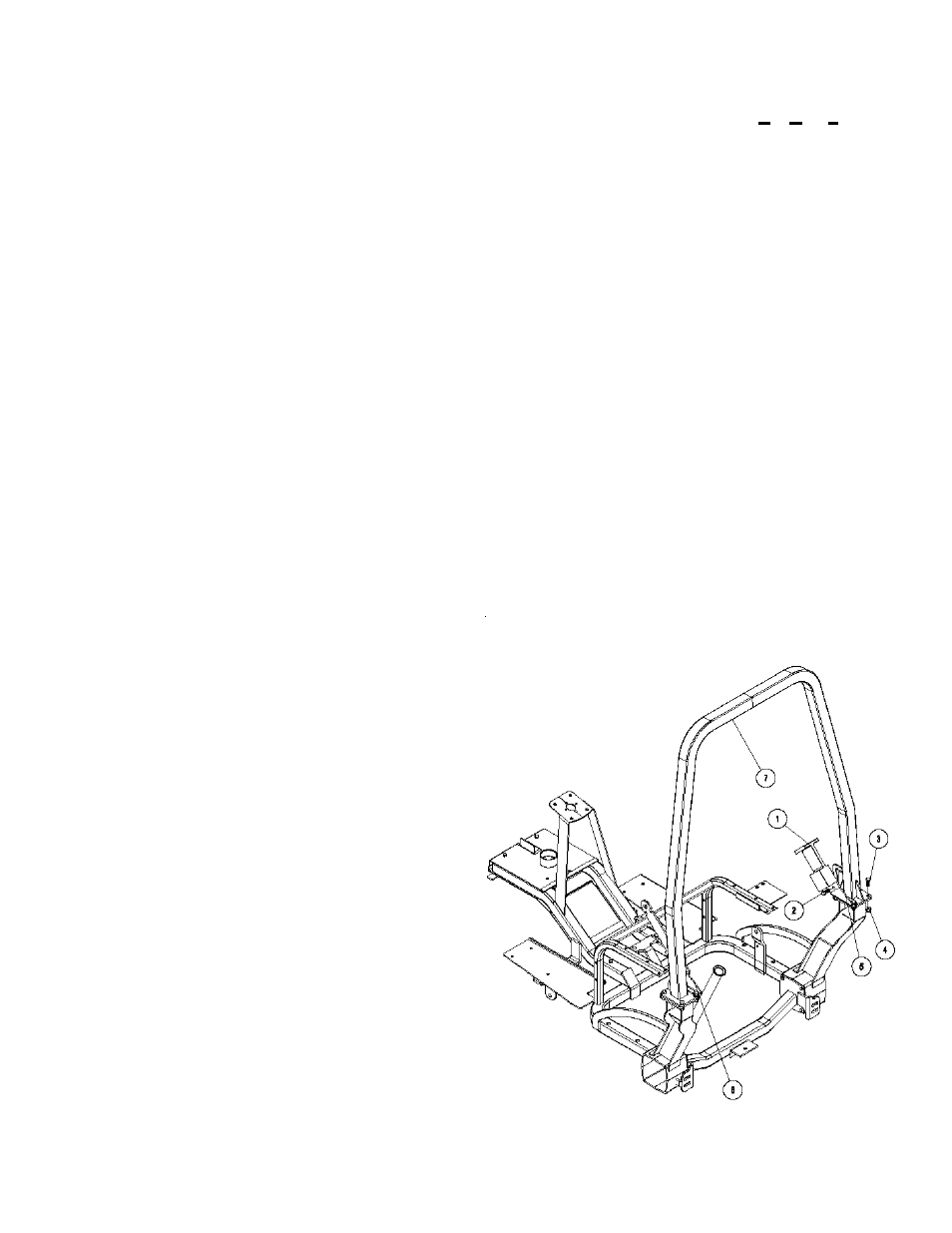

NR. TEILNR. BESCHREIBUNG
1 76-198-03 Sicherheitsgurt
2 HB-716-14-100 Schraube 7/16 – 14 x 1
3 HB-716-14-125 Schraube 7/16 – 14 x 1/4
4 HNTL-716-14 Sicherungsmutter 7/16 -14
5 42-802 Rechte Gurthalterung
6 42-803 Linke Gurthalterung
7 42-801 Überrollschutzbügel
