Steckerbezeichnungen und -belegungen bei TNC 125, 131, 135, 145, 150, 151/155 2–1
2 Steckerbezeichnungen und -belegungen
2.1 Steckerbezeichnungen und -belegungen bei TNC 125, 131, 135,
145, 150, 151/155

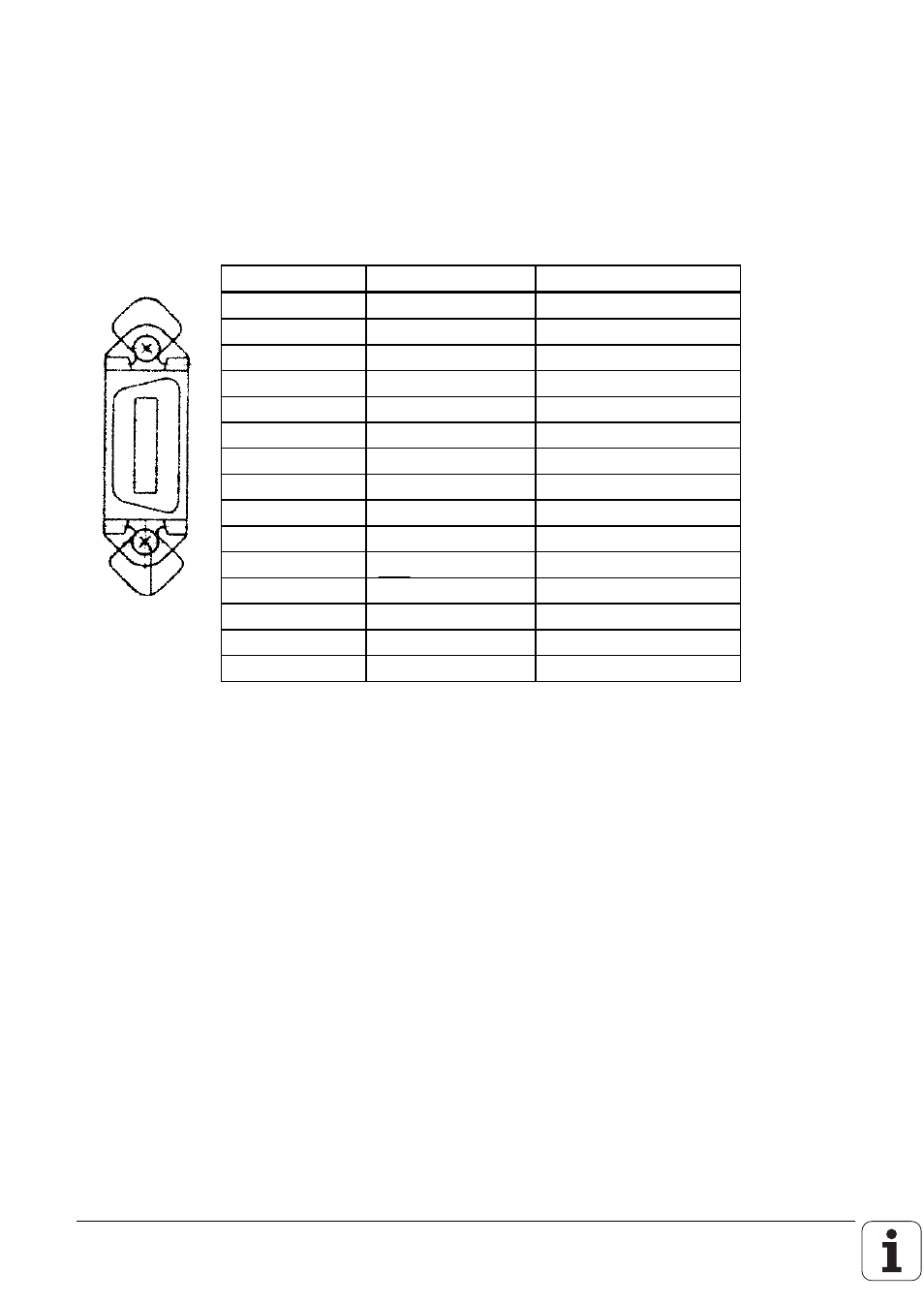

V.24/RS-232-C-Datenschnittstelle, 14-pol., Amphenol
Flanschdose mit Buchseinsatz
Anschluss-Nr. Belegung Bezeichnung
1 GND Chassis ground
2 frei
3 frei
4 frei
5 RTS Request to Send
6 DSR Data Set Ready
7 frei
8 frei
9 frei
10 frei
11 DTR Data Terminal Ready
12 TxD Transmit Data
13 CTS Clear to Send
14 RxD Receive Data
Gehäuse Außenschirm
