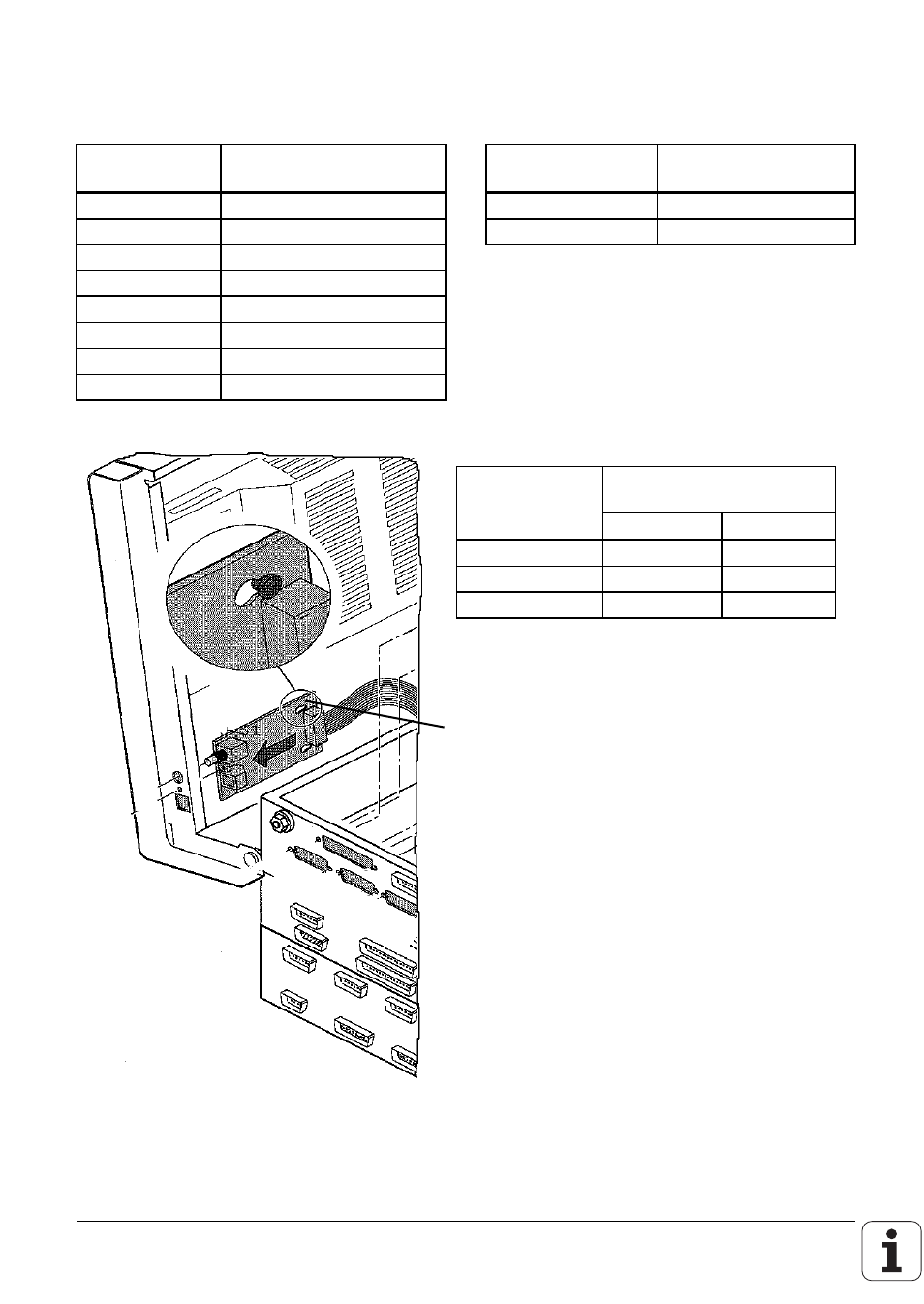

Steckerbezeichnungen und -belegungen ab TNC 122 2–5
X25 Ethernet-Schnittstelle RJ45-Anschluss
10BaseT
Maximale Kabellänge: ungeschirmt: 100 m
geschirmt: 400 m
X26 Ethernet-Schnittstelle BNC-Anschluss
10Base2 (Koaxkabel)
Maximale Kabellänge:
180 m
RJ45-Anschluss
(Buchse) 8-polig Belegung BNC-Anschluss
(Buchse) Belegung
1 TX+ Innenleiter (Seele) Daten (RXI, TXD)
2 TX
−
Abschirmung GND
3 REC+
4 nicht belegt
5 nicht belegt
6 REC
−
7 nicht belegt
8 nicht belegt
Steuerungstyp Anschlussstecker
Ethernet (Option)
X25 X26
TNC 426.B x x
TNC 430.A x x
TNC 426M/430M x x
ETHERNETPLATINE (Option)
Id.Nr. 293 890-51
