F
DC-Lasttrennschalter
Der Wechselrichter ist mit einem DC-Lasttrennschalter ausgestattet. Wenn
der DC-Lasttrennschalter auf die Position I gestellt ist, stellt er eine leitende
Verbindung zwischen PV-Generator und Wechselrichter her. Durch Um-
stellen des DC-Lasttrennschalters auf die Position O wird der DC-Strom-
kreis unterbrochen und der PV-Generator ist vollständig vom Wechselrich-
ter getrennt. Die Trennung erfolgt allpolig.
G
Unterer Gehäusedeckel
H
Oberer Gehäusedeckel

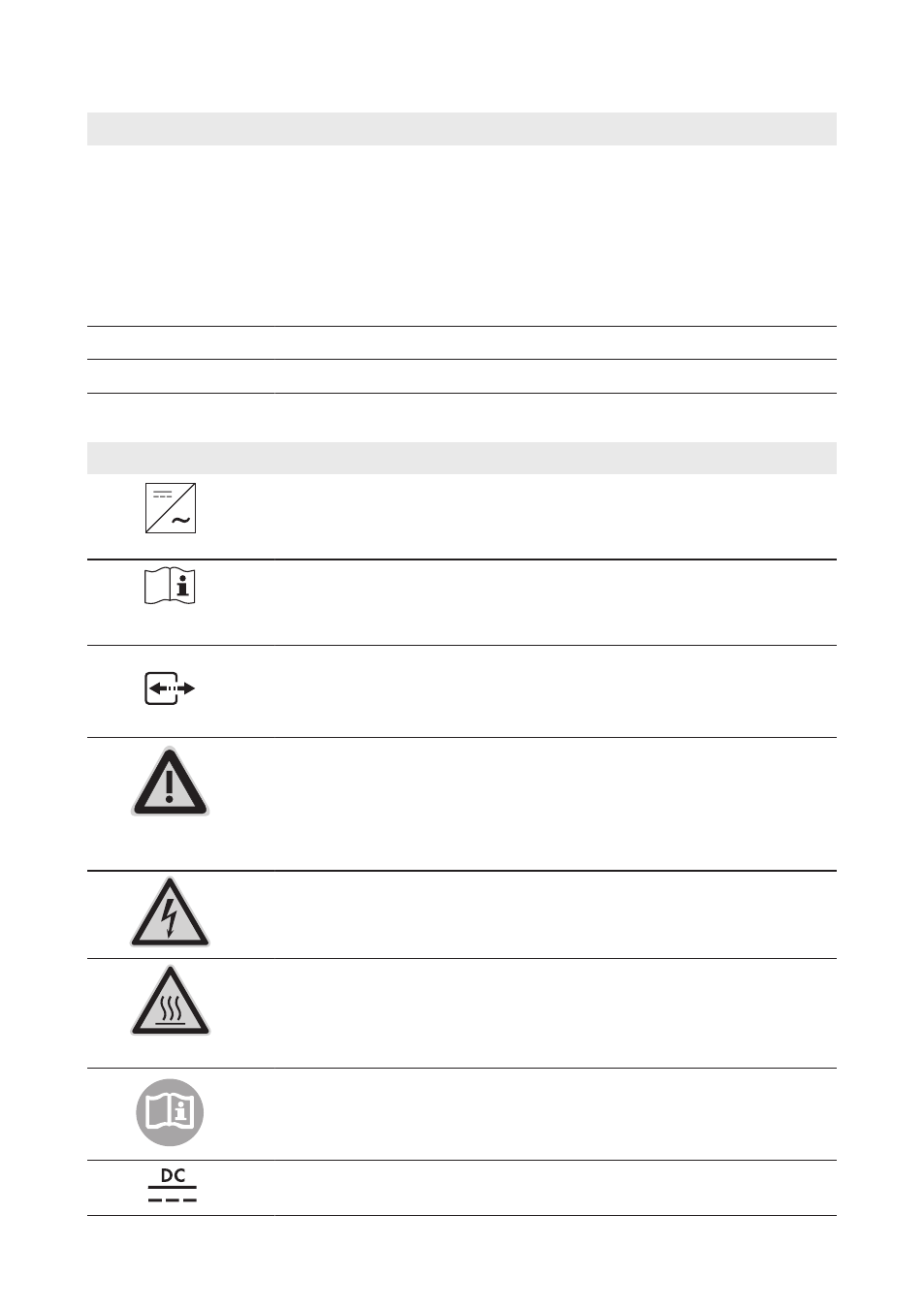

Symbole auf dem Wechselrichter und dem Typenschild
Symbol
Erklärung
Wechselrichter
Zusammen mit der grünen LED signalisiert das Symbol den Betriebszu-
stand des Wechselrichters.
Dokumentation beachten
Zusammen mit der roten LED signalisiert das Symbol einen Fehler (Fehler-
).
Datenübertragung
Gefahr
Dieses Symbol weist darauf hin, dass der Wechselrichter zusätzlich geer-
det werden muss, wenn vor Ort ein zweiter Schutzleiter oder ein Potenzi-
alausgleich gefordert ist (siehe Kapitel 6.3.3 "Zusätzliche Erdung an-
schließen", Seite 29).
Lebensgefahr durch elektrischen Schlag
Das Produkt arbeitet mit hohen Spannungen. Alle Arbeiten am Produkt
dürfen ausschließlich durch Fachkräfte erfolgen.
Verbrennungsgefahr durch heiße Oberfläche
Das Produkt kann während des Betriebs heiß werden. Vermeiden Sie
Berührungen während des Betriebs. Lassen Sie vor allen Arbeiten das
Produkt ausreichend abkühlen.
Dokumentationen beachten
Beachten Sie alle Dokumentationen, die mit dem Produkt geliefert wer-
den.
Gleichstrom
