6.3.3
Zusätzliche Erdung anschließen
Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist, können Sie eine
zusätzliche Erdung am Wechselrichter anschließen. Dadurch wird ein Berührungsstrom bei
Versagen des Schutzleiters am Anschluss für das AC-Kabel vermieden. Der benötigte Klemmbügel,
die Schraube und die Sperrkantscheibe befinden sich im Lieferumfang des Wechselrichters.
Kabelanforderung:
Verwendung von feindrähtigen Leitern
Sie können einen starren Leiter oder einen flexiblen, feindrähtigen Leiter verwenden.
• Bei Verwendung eines feindrähtigen Leiters, muss dieser mit einem Ringkabelschuh
doppelt gecrimpt werden. Dabei sicherstellen, dass beim Zerren oder Biegen kein
unisolierter Leiter zu sehen ist. Dadurch ist eine ausreichende Zugentlastung durch den
Ringkabelschuh gewährleistet.
☐ Querschnitt des Erdungskabels: maximal 16 mm²

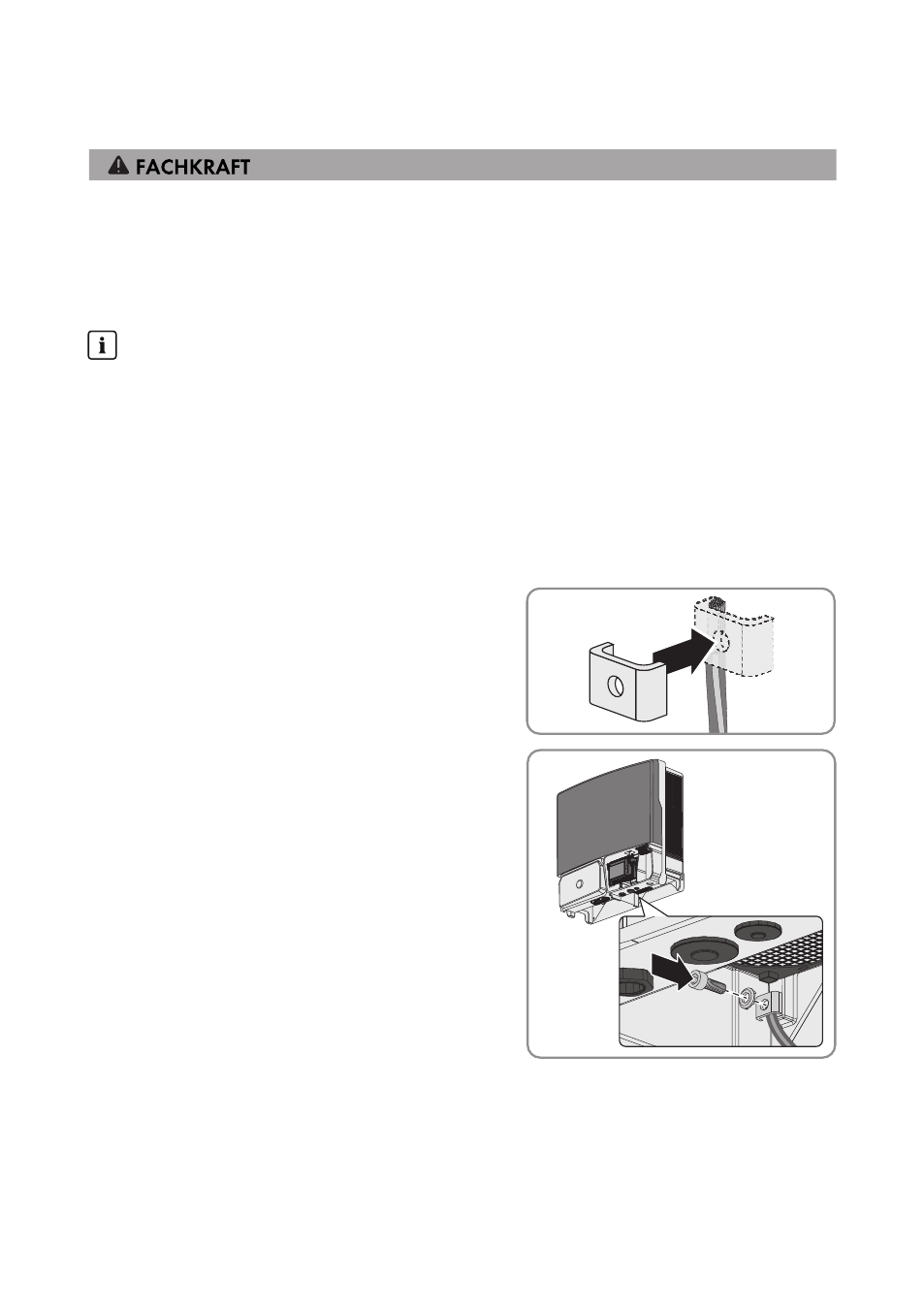

Vorgehen:
1. Das Erdungskabel abisolieren.
2. Den Klemmbügel über das Erdungskabel führen.
Dabei das Erdungskabel links anordnen.
3. Den Klemmbügel mit der Zylinderschraube
M6x16 und der Sperrkantscheibe M6
festdrehen (Drehmoment: 6 Nm). Dabei müssen
die Zähne der Sperrkantscheibe zum
Klemmbügel zeigen.
