Länderdatensatz für Betrieb mit externem Entkupplungsschutz
Für den Betrieb der PV-Anlage mit einem externen Entkupplungsschutz besitzt der
Wechselrichter den zusätzlichen Länderdatensatz Mittelspannungsrichtlinie (Deutschland)
oder MVtgDirective. Mit diesem Länderdatensatz können Sie den Arbeitsbereich des
Wechselrichters für Spannung und Frequenz erweitern. Dieser Länderdatensatz darf nur
gewählt werden, wenn die Abschaltung der PV-Anlage durch externe Entkupplung erfolgt.
• Wenn der Länderdatensatz für den Betrieb mit externem Entkupplungsschutz eingestellt
wird, den Wechselrichter nur mit einem externen 3-phasigen Entkupplungsschutz
betreiben. Ohne externen 3-phasigen Entkupplungsschutz trennt sich der Wechselrichter
bei Überschreitung der länderspezifischen Normanforderung nicht vom öffentlichen
Stromnetz.
Vorgehen:
1. Drehschalterstellung für Ihr Land und Ihren Einsatzzweck ermitteln. Hierzu die Technische
Information "Übersicht der Drehschalterstellungen" unter
2.
Lebensgefahr durch hohe Spannungen
• Sicherstellen, dass der Wechselrichter spannungsfrei geschaltet und der Gehäusedeckel
demontiert ist (siehe Kapitel 9, Seite 41).

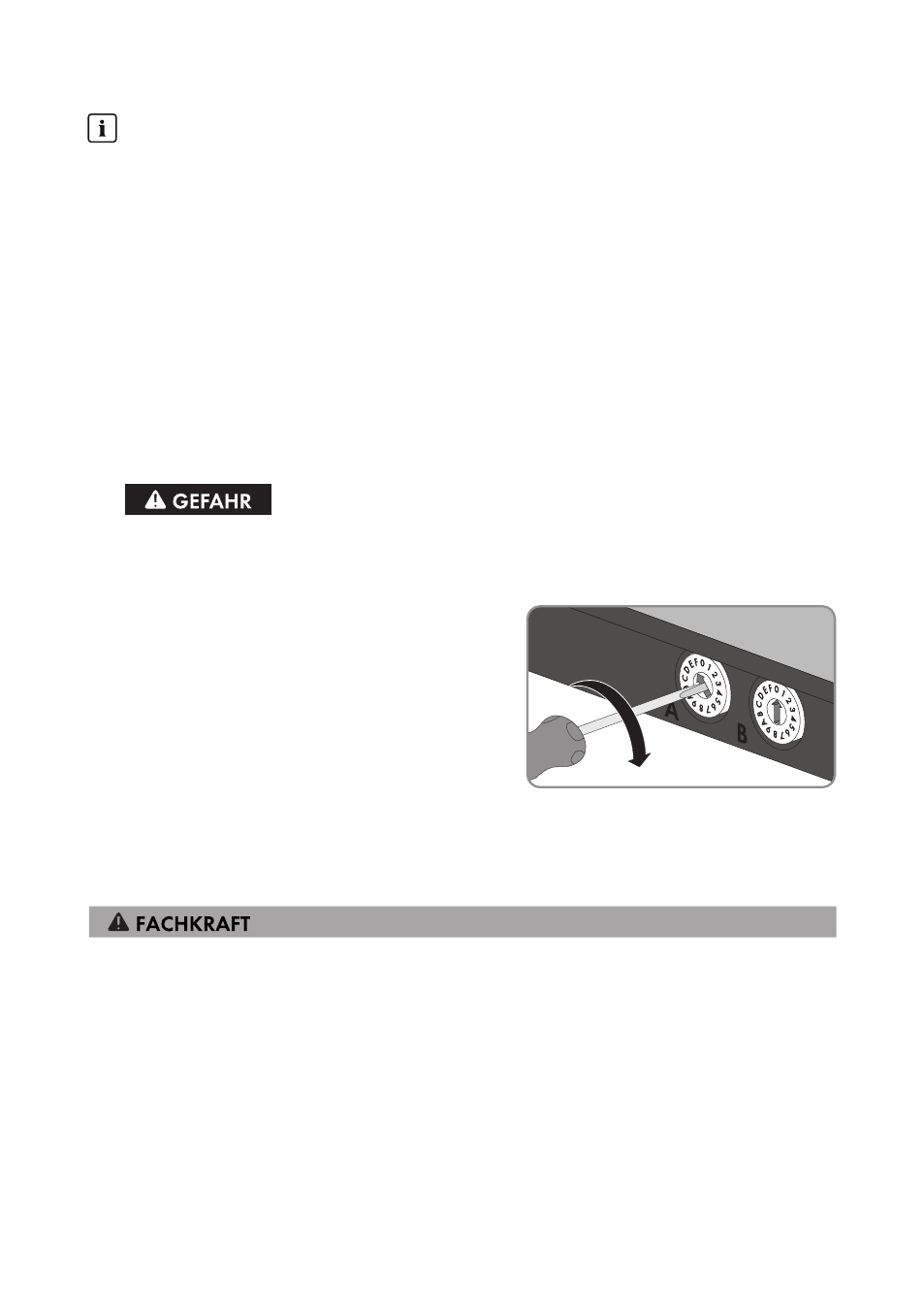

3. Die Drehschalter A und B mit einem Schlitz-
Schraubendreher (Klingenbreite: 2,5 mm) auf
die gewünschte Position stellen.
☑ Der Wechselrichter übernimmt die Einstellung nach der Inbetriebnahme. Dieser Vorgang kann
bis zu 5 Minuten dauern.
7.3
Wechselrichter in Betrieb nehmen
Voraussetzungen:
☐ Der Wechselrichter muss korrekt montiert sein.
☐ Der Leitungsschutzschalter muss korrekt ausgelegt und installiert sein.
☐ Alle Kabel müssen korrekt angeschlossen sein.
☐ Die nicht benötigten DC-Eingänge müssen mit den zugehörigen DC-Steckverbindern und
Dichtstopfen verschlossen sein.
☐ Der Länderdatensatz muss für das Land oder den Einsatzzweck entsprechend eingestellt sein.
☐ Nicht verwendete Gehäuseöffnungen müssen dicht verschlossen sein. Dazu können die
werkseitig montierten Blindstopfen verwendet werden.
