SMC9-11TLRP-IA-de-51
Installationsanleitung
4 Produktbeschreibung
SMA Solar Technology AG

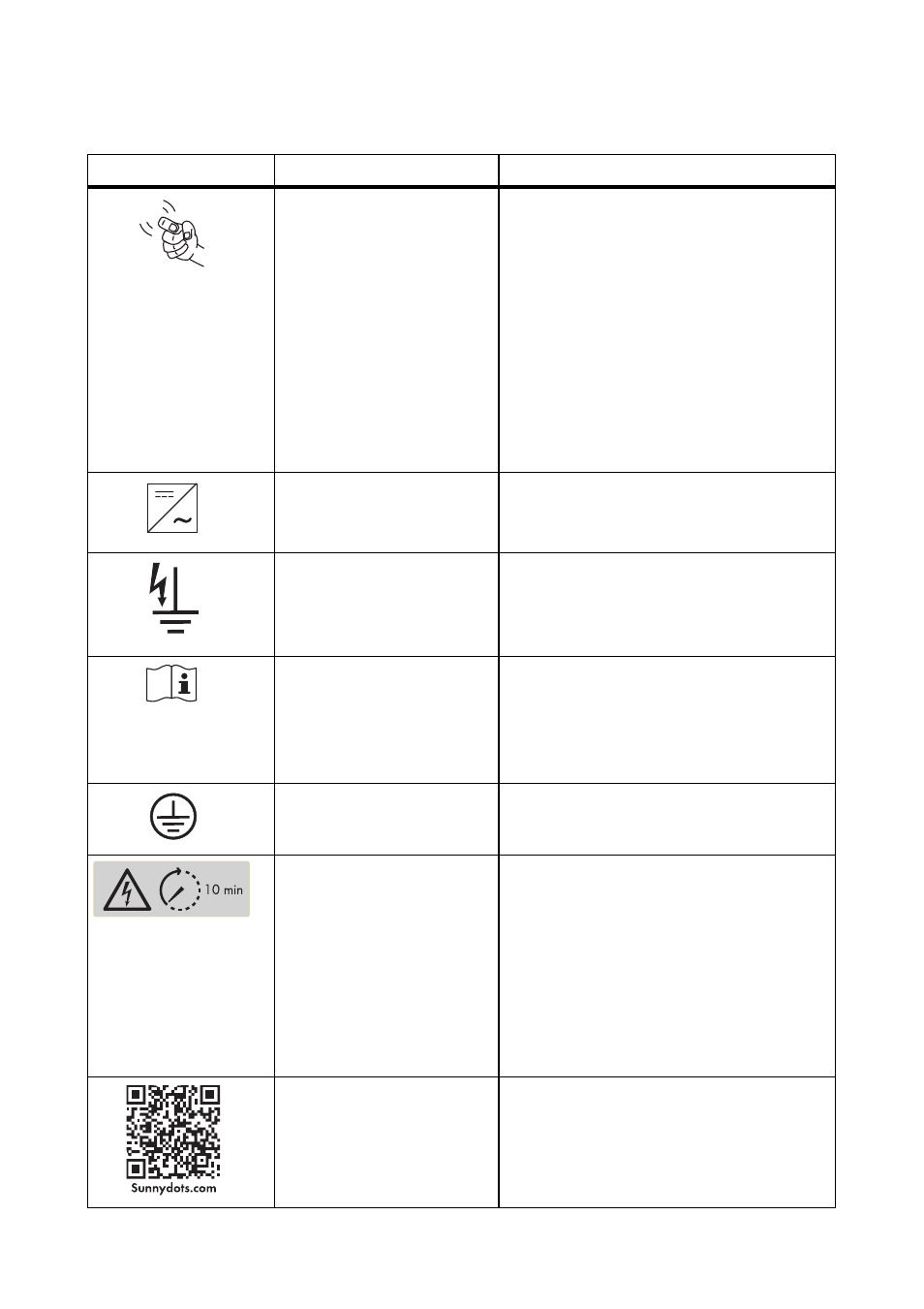

Symbole auf dem Wechselrichter
Symbol
Bezeichnung
Erklärung
Klopfen
Durch Klopfen können Sie das Display
bedienen:
• 1-mal klopfen: Display-Beleuchtung
einschalten oder eine
Display-Meldung weiterschalten.
• 2-mal nacheinander klopfen: Der
Wechselrichter zeigt die
Display-Meldungen der Startphase
an.
Nach 2 Minuten erlischt die Beleuchtung
automatisch.
Wechselrichter
Dieses Symbol definiert die Funktion der
grünen LED. Die grüne LED signalisiert den
Betriebszustand des Wechselrichters.
Erdschluss
Dieses Symbol definiert die Funktion der
roten LED. Die rote LED signalisiert einen
Erdschluss, einen defekten Varistor oder
eine defekte String-Sicherung.
Dokumentation beachten
Dieses Symbol definiert die Funktion der
gelben LED. Die gelbe LED signalisiert einen
Fehler oder eine Störung. Um den Fehler
oder die Störung zu beheben, lesen Sie die
Anleitung.
Schutzleiter
Dieses Symbol kennzeichnet den Ort für
den Anschluss eines Schutzleiters.
Lebensgefahr durch hohe
Spannungen im
Wechselrichter, Wartezeit
einhalten
An den spannungsführenden Bauteilen des
Wechselrichters liegen hohe Spannungen
an, die lebensgefährliche Stromschläge
verursachen können. Die Kondensatoren
benötigen 10 Minuten, um sich zu entladen.
Vor allen Arbeiten am Wechselrichter den
Wechselrichter immer wie in diesem
Dokument beschrieben spannungsfrei
schalten (siehe Kapitel 9).
QR-Code
®
Der QR Code
®
verweist auf das SMA
Bonusprogramm (Informationen unter
