Kabelanforderungen:
Das Kabel muss ein Kabel vom Typ PV1-F, UL-ZKLA oder USE2 sein und folgende Eigenschaften
erfüllen:
☐ Außendurchmesser: 5 mm … 8 mm
☐ Leiterquerschnitt: 2,5 mm² … 6 mm²
☐ Anzahl der Leiter: mindestens 7
☐ Nennspannung: mindestens 1 000 V
Jeden DC-Steckverbinder nach folgendem Vorgehen konfektionieren.
1. Das Kabel 12 mm abisolieren.
6.4.2 DC-Steckverbinder konfektionieren

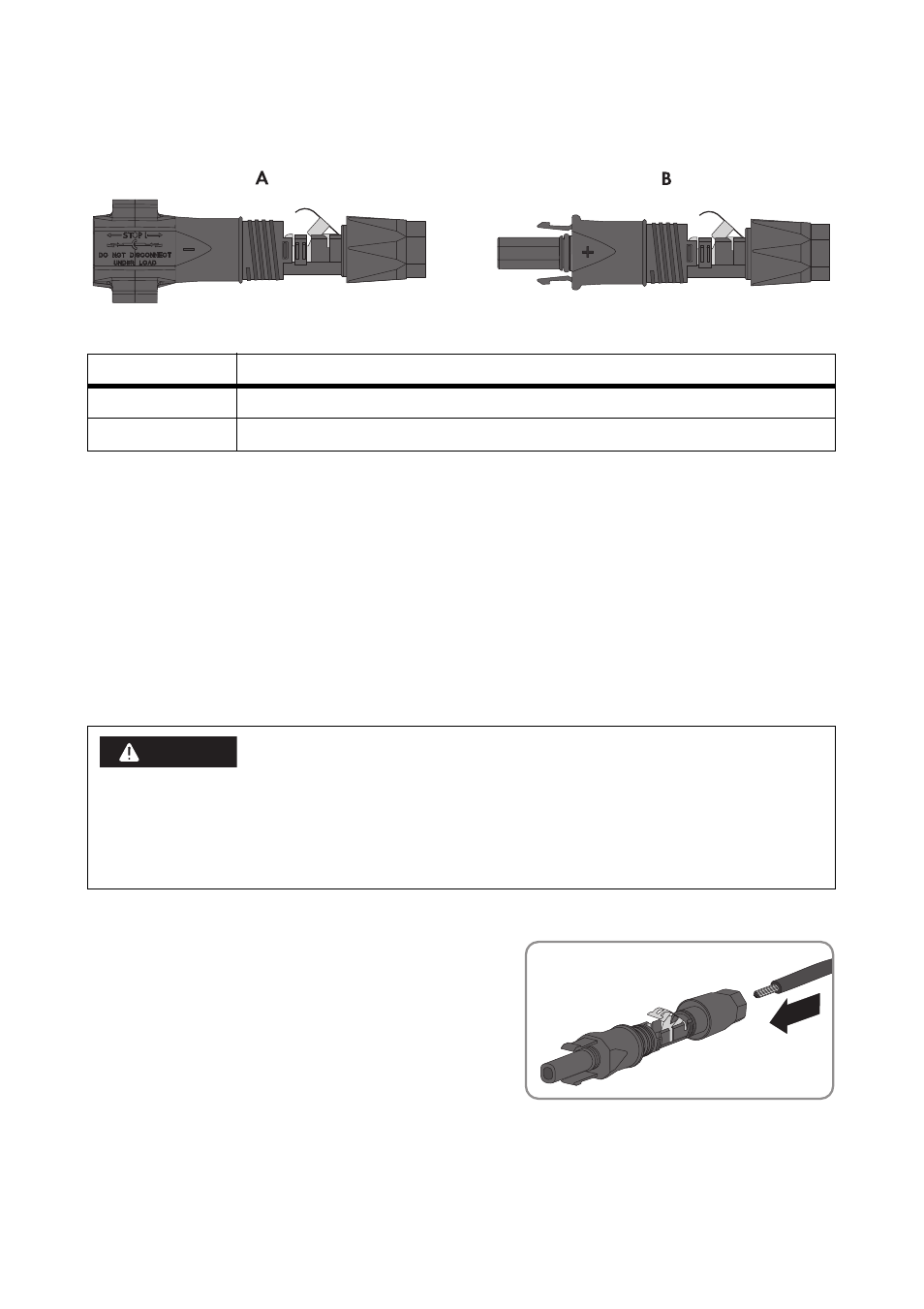

Abbildung 13: DC-Steckverbinder
Position Bezeichnung
A Negativer DC-Steckverbinder
B Positiver DC-Steckverbinder
Stromschlag durch hohe Spannungen
Der PV-Generator erzeugt bei Lichteinfall gefährliche Gleichspannung, die an den DC-Leitern
anliegt. Das Berühren der DC-Leiter kann lebensgefährliche Stromschläge verursachen.
• Die DC-Leiter nicht berühren.
2. Abisoliertes Kabel bis zum Anschlag in den
DC-Steckverbinder einführen. Dabei darauf
achten, dass das abisolierte Kabel und der
DC-Steckverbinder die gleiche Polarität
aufweisen.
