34
SMC9-11TLRP-IA-de-51
Installationsanleitung
6 Elektrischer Anschluss
SMA Solar Technology AG
6.2.2
Innenansicht

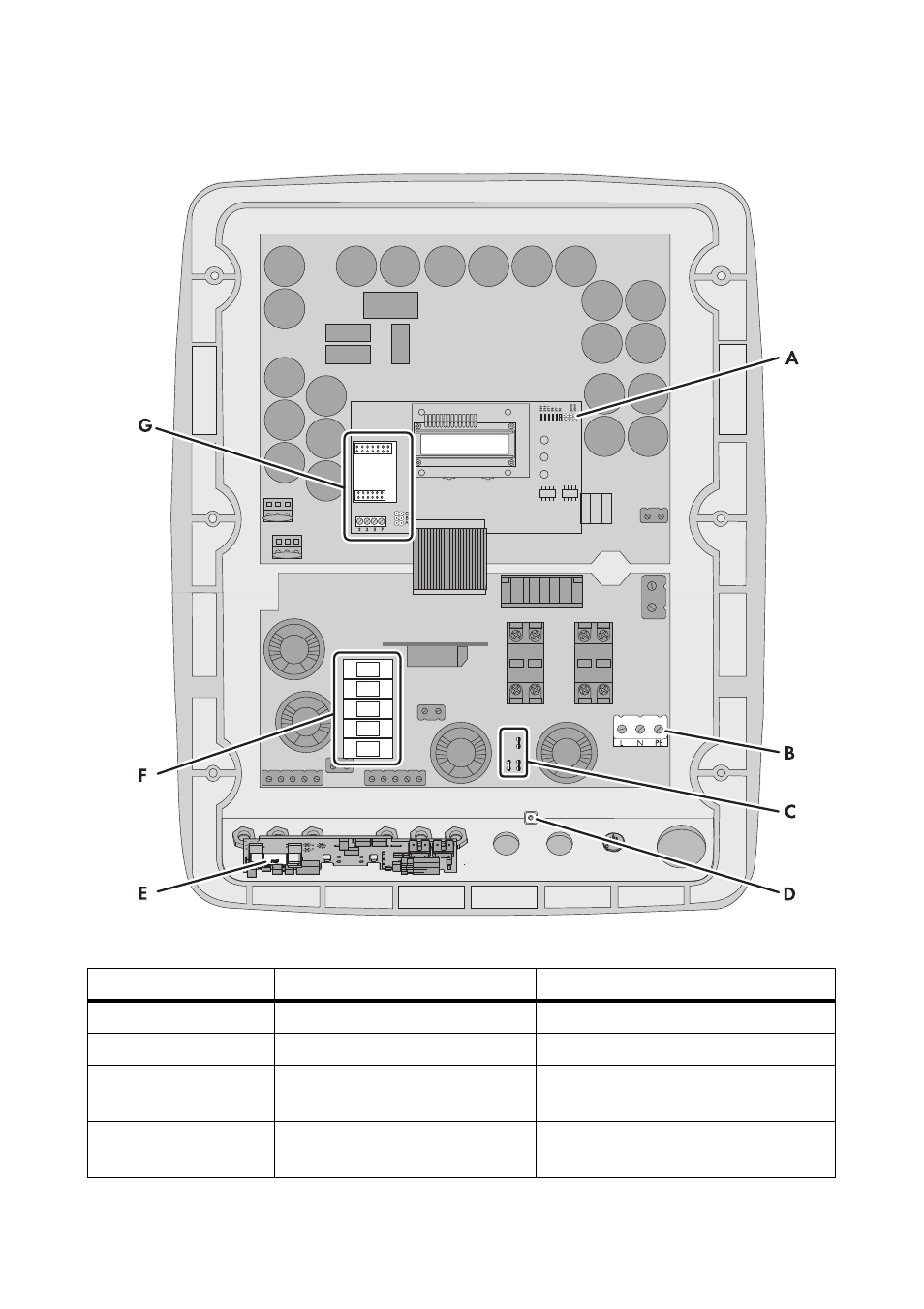

Abbildung 12:
Bauteile und Anschlussbereiche im Inneren des Wechselrichters
Position
Bezeichnung
Erklärung
A
Jumper-Steckplatz
Für Prüfung der Lüfter
B
Anschlussklemme
Für das AC-Kabel
C
Flachstecker
Für Erdung des Kabelschirms des
Kommunikationskabels
D
Schraubvorrichtung der
Schirmklemme
Für Erdung des Kabelschirms des
Kommunikationskabels
