4 System mit 1 Sunny Island SMA Solar Technology AG
14 FSS-IS-de-40 Installation - Schnelleinstieg
4.2 Anschluss Sunny Island

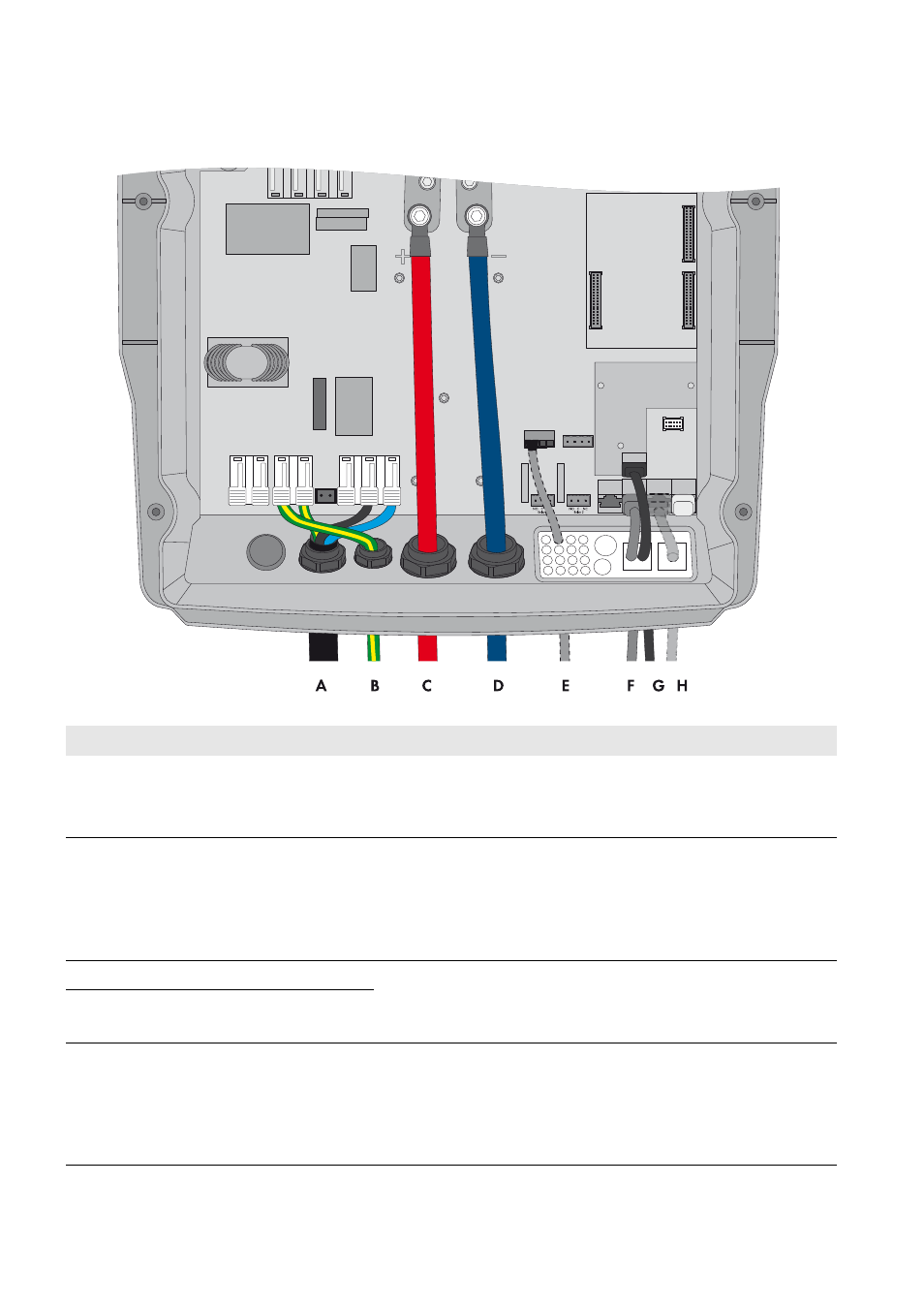

Abbildung 2: Anschluss des Wechselrichters Sunny Island
Position Bezeichnung Beschreibung / Hinweis
A AC-Leistungskabel Anschluss AC2 Gen/Grid Klemmen L, N
TT
und PE
Anschluss des öffentlichen Stromnetzes mit 3-adrigem Kabel
Leiterquerschnitt: 6 mm² … 16 mm²
B Schutzleiter Anschluss AC1 Loads/SunnyBoys Klemme PE
Zusätzliche Erdung, wenn der Leiterquerschnitt des AC-Leistungskabels
kleiner als 10 mm² ist.
Der Leiterquerschnitt muss mindestens dem Leiterquerschnitt des
AC-Leistungskabels entsprechen.
C Kabel DC+ Anschluss der Batterie
Leiterquerschnitt: 50 mm² … 95 mm²
Kabeldurchmesser: 14 mm … 25 mm
D Kabel DC −
E Messkabel des
Batterietemperatursensors
Anschluss BatTmp
Nur bei Bleibatterien müssen Sie einen Batterietemperatursensor
anschließen.
Der Batterietemperatursensor muss in der Mitte des Batterieverbandes,
im oberen Drittel der Batteriezelle montiert sein.
