5 System mit 3 Wechselrichtern Sunny Island SMA Solar Technology AG
18 FSS-IS-de-40 Installation - Schnelleinstieg
5.3 Anschluss Slave 1 und Slave 2

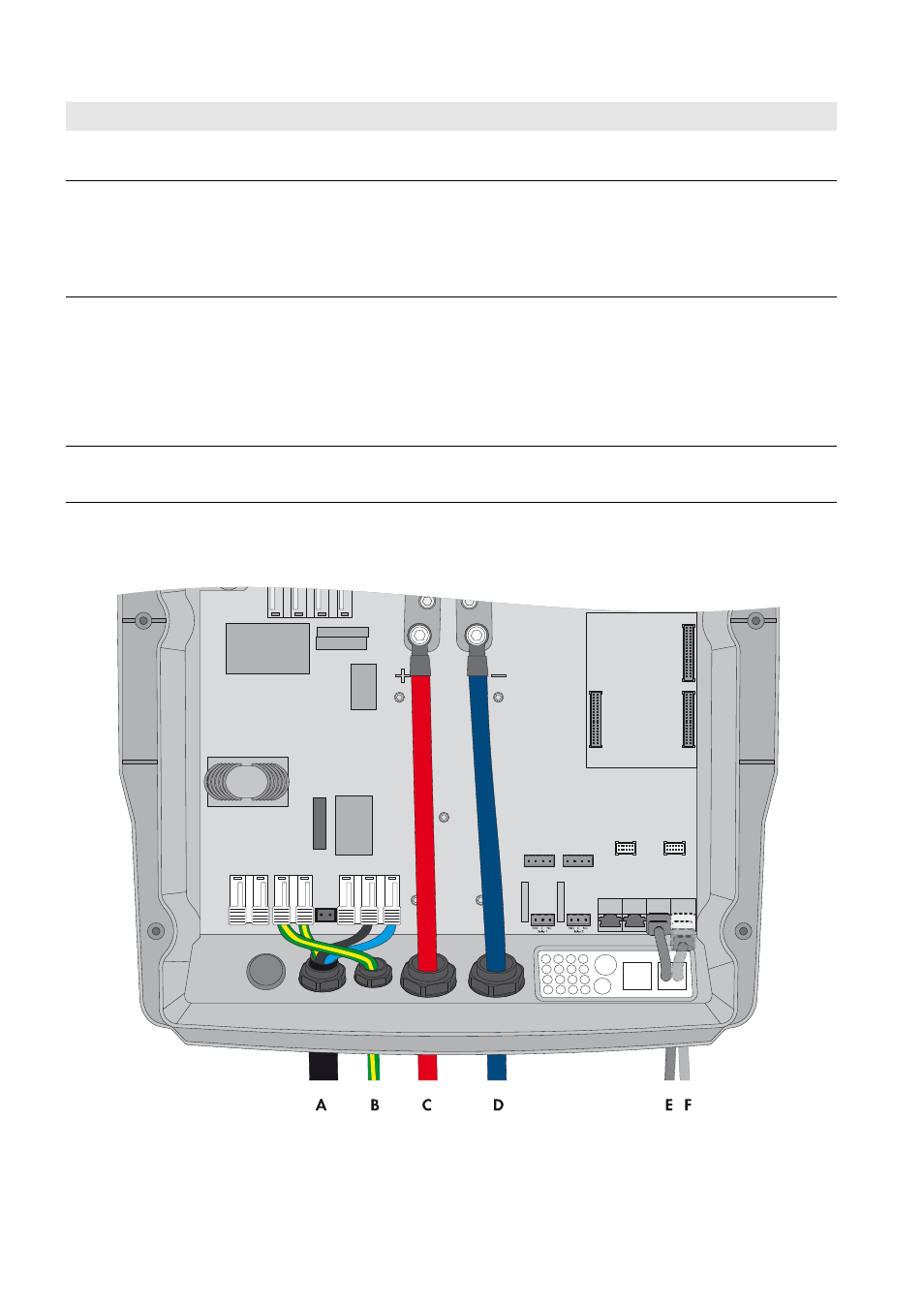

Abbildung 5: Anschluss des Wechselrichters Sunny Island
F Datenkabel zum
Sunny Remote Control
Anschluss Display
G Netzwerkkabel Speedwire Anschluss ComETH
Zum Anschluss des Routers/Switchs muss das Speedwire Datenmodul
Sunny Island mit dem Anschluss ComETH in den Sunny Island montiert
sein (siehe Installationsanleitung des Speedwire Datenmoduls
Sunny Island).
H Datenkabel zur
Lithium-Ionen-Batterie
Anschluss ComSync In
Anschluss des Batteriemanagements der Lithium-Ionen-Batterie
Der Kommunikationsbus muss an der Lithium-Ionen-Batterie
abgeschlossen sein.
Wenn keine Lithium-Ionen-Batterie verwendet wird,
Abschlusswiderstand in Anschluss ComSync In stecken.
I Datenkabel für die interne
Kommunikation im Cluster
Anschluss ComSync Out
Anschluss des internen Kommunikationsbusses von Slave 1
Position Bezeichnung Beschreibung / Hinweis
