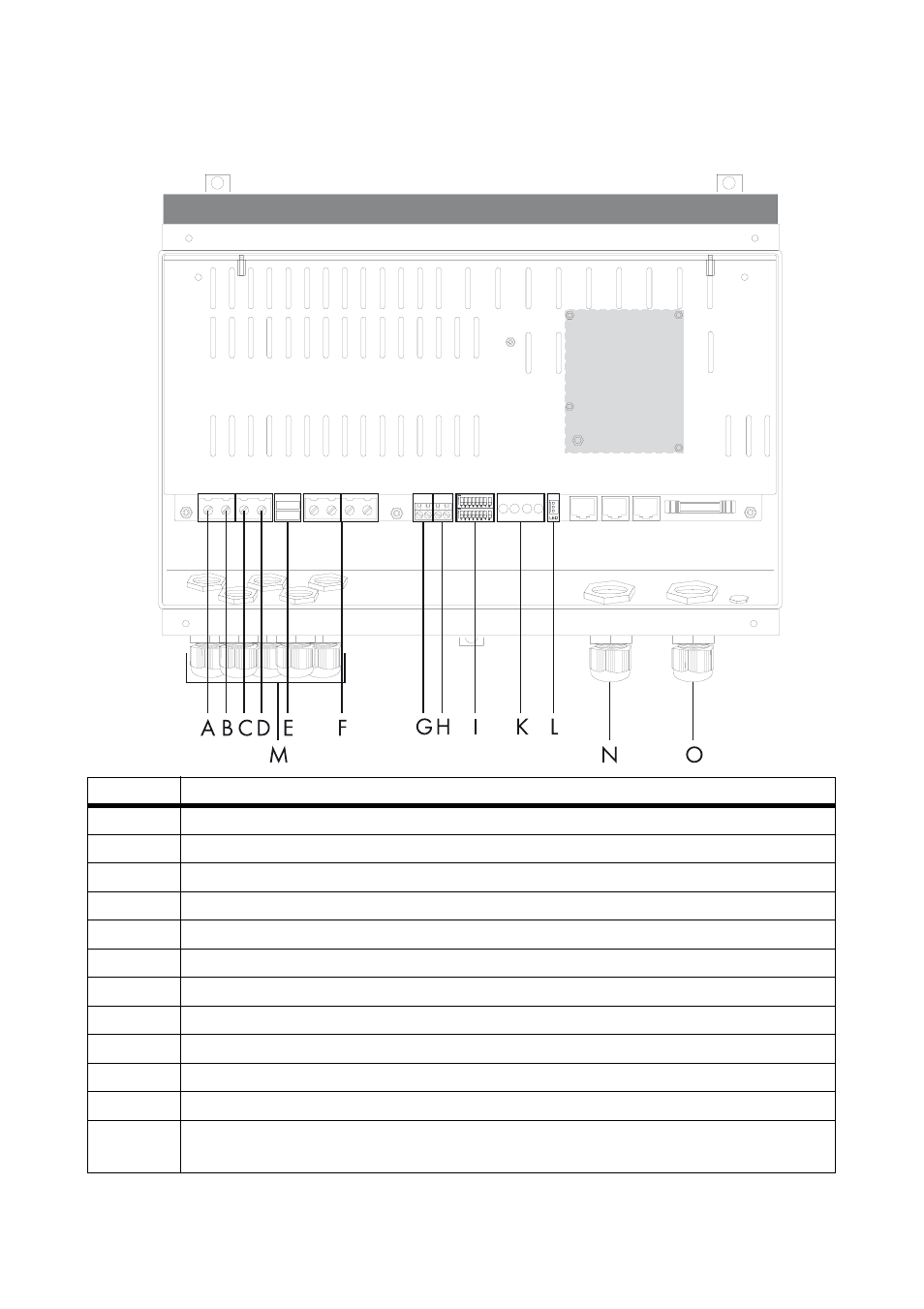

6.2 Übersicht des Anschlussbereichs
Objekt
Beschreibung
A
Anschlussklemme „PV+“ für „PV+“-Leitung des PV-Generators
B
Anschlussklemme „PV–“ für „PV–“-Leitung des PV-Generators
C
Anschlussklemme „BAT–“ für „BAT–“-Leitung der Batterie
D
Anschlussklemme „BAT+“ für „BAT+“-Leitung der Batterie
E
Schmelzsicherungen
F
Anschlussklemme „EARTH“ für Erdung
G
Anschlussklemme für Leitungen des Batterietemperatursensors
H
Anschlussklemme für Leitungen des Störmeldekontakts
I
DIL-Schalter für Konfiguration
K
Interne LEDs (nur für den Installateur sichtbar)
L
LED-Anschluss der Vielfarben-LED im Gehäusedeckel
M
Kabelverschraubungen mit metrischem Gewinde M20 für Leitungen der Batterie, des
PV-Generators und PE
