Seite 27
SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SIC50-IA-de-11
27
6.6.3 SMA-Betrieb
Durch die Kommunikation zwischen dem Laderegler und dem Sunny Island 5048/2012/2224 ist
eine abgestimmte Steuerung des Ladereglers möglich. Dies ermöglicht die genaue Berechnung des
Ladezustands im Sunny Island auch ohne zusätzlichen Batteriestrom-Messwiderstand.
Alle wichtigen Betriebsdaten des Ladereglers lassen sich am Display des Sunny Island ablesen.
Zusätzlich werden die wichtigsten Werte auf der SD-Karte des Sunny Island gespeichert.

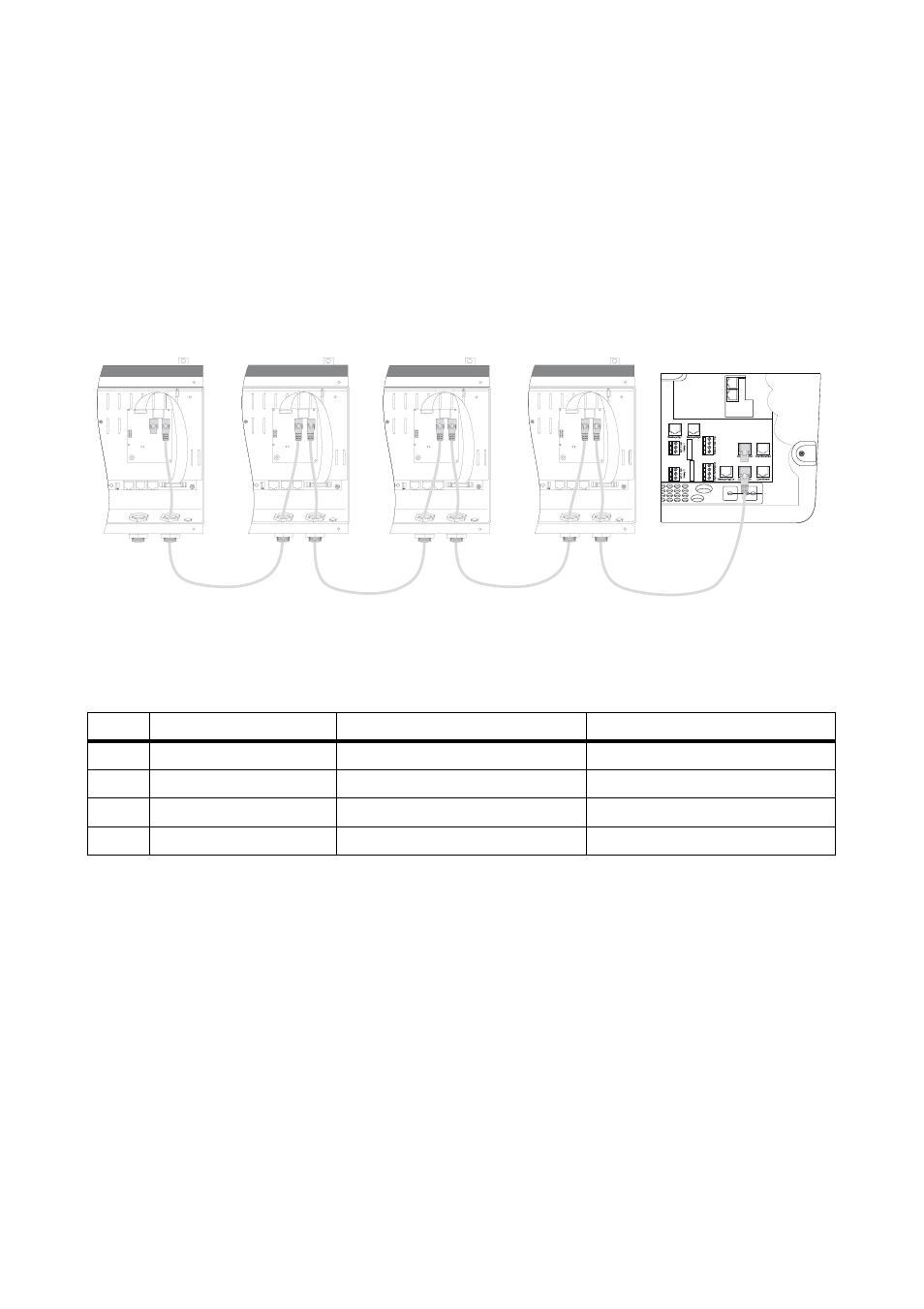

Eine Erweiterung auf bis zu vier Laderegler parallel an einem Sunny Island System ist möglich.
Weitere Informationen über Montage und Anschluss der Kommunikationsschnittstelle SIC‑PB finden
Sie in der Installationsanleitung des SIC‑PB.
Pin-Belegung des Micro Flachband
Pin
Funktion
Pegel
Beschreibung
8
GND
0 V
Bezugspotenzial
10
GND
0 V
Bezugspotenzial
11
RXD
TTL
Eingang Laderegler
12
TXD
TTL
Ausgang Laderegler
SIC50-MPT 1
SIC50-MPT 2
SIC50-MPT 3
SIC50-MPT 4
Sunny Island
